| Номер в госреестре | 68365-17 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | FPC1000 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра FPC1000 предназначены для визуального наблюдения и измерения частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов.
Принцип действия анализаторов спектра FPC1000 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
Конструктивно анализаторы спектра FPC1000 выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления, измерительный разъем N-типа, интерфейсы USB. На задней панели расположены интерфейсы дистанционного управления LAN и USB, разъем питания, разъем BNC входа внешней синхронизации/внешней опорной частоты.
Анализаторы спектра FP0000 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.
Анализаторы спектра FPC1000 имеют следующие опции:
B2 - расширение диапазона частот до 2 ГГц;
B3 - расширение диапазона частот до 3 ГГц;
B22 - предусилитель.

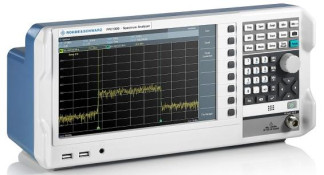

Внешний вид анализаторов спектра FPd000, обозначение места нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Идентификационные данные программного обеспечения анализаторов спектра FP0000 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FP0000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW FPd000 |
| Номер версии (идентификационный номер) ПО | Версия 1.10 и выше |
| Цифровой идентификатор ПО | нет данных |
Основные метрологические и технические характеристики анализаторов спектра FPC1000 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон рабочих частот, Гц | штатно | от 5-103 до 1 • 109 |
| опция B2 | от 5-103 до 2109 | |
| опция В3 | от 5-103 до 3 109 | |
| Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц | ±2 10-6 | |
| Номинальное входное сопротивление ВЧ входа К-«розетка», Ом | 50 | |
| Номинальные значения полос пропускания на уровне минус 3 дБ, Гц | от 1 до 3 106 (дискретно с шагом 1/3) | |
| Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более | 30 кГц | -88 |
| 100 кГц | -98 | |
| 1 МГц | -120 | |
| Продолжение таблицы 2 | ||
| 1 | 2 | |
| Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка, при воздействии на вход смесителя двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, выключенном предусилителе, в диапазоне частот от 300 МГц, дБ относительно уровня несущей, не более | -48 | |
| Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка, при уровне входного сигнала на смесителе минус 20 дБ относительно 1 мВт, выключенном предусилителе, в диапазоне частот от 20 МГц до 1,5 ГГц включительно, дБ относительно уровня несущей, не более | -40 | |
| Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ относительно 1 мВт, не более: | Предусилитель выключен от 1 МГц до 10 МГц включ. св. 10 МГц до 2 ГГц включ. св. 2 ГГц до 3 ГГц включ. | -127 -142 -138 |
| Предусилитель включен от 1 МГц до 10 МГц включ. св. 10 МГц до 2 ГГц включ. св. 2 ГГц до 3 ГГц включ. | -147 -158 -155 | |
| Пределы допускаемой абсолютной погрешности измерений уровня в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня, при уровне входного сигнала на смесителе не более минус 20 дБ относительно 1 мВт, отношении сигнал/шум не менее 16 дБ, уровне доверительной вероятности 95 %, в диапазоне частот, дБ | от 9 кГц до 10 МГц включ. | ±2,3 |
| св. 10 МГц до 3 ГГц включ. | ±1,3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | от 100 до 240 |
| Частота питающей сети, Гц | от 50 до 60 |
| Потребляемая мощность, Вт, не более | 15 |
| Масса, кг, не более | 3 |
| Г абаритные размеры (ширина х высота х глубина), мм | 396x178x147 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +10 до +40 85 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -20 до +70 85 |
| Время прогрева, мин | 15 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов спектра FP0000 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор спектра | FPC1000 | 1 шт. |
| Опции | по отдельному заказу | |
| Комплект ЗИП | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4437-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4437-441-2017 «ГСИ. Анализаторы спектра FPC1000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 3 июля 2017 года.
Основные средства поверки:
- генератор сигналов SMB100A с опциями SMB-B106 и SMB-B1 (регистрационный номер в Федеральном информационном фонде 39230-08);
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра FPC1000 в соответствии с рис. 1 или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
