| Номер в госреестре | 68366-17 |
| Наименование СИ | Измерители нелинейных искажений |
| Обозначение типа СИ | АКИП-4501 |
| Изготовитель | "Shijiazhuang Suin Instruments Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители нелинейных искажений АКИП-4501 (далее - измерители) предназначены для измерения коэффициента нелинейных искажений, напряжения и частоты сигнала переменного тока.
Конструктивно измерители выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, вычисляются и отображаются на газоразрядном индикаторе. В приборе имеется выход XY для подключения осциллографа. Измерители имеют: функции автоматического переключения диапазона; 4-разрядный цифровой дисплей с автоматической десятичной точкой; ручное переключение режимов измерений напряжения и коэффициента нелинейных искажений; отображение измеренного значения напряжения в В, мВ или дБ, отображение измеренного значения коэффициента нелинейных искажений в % или дБ.

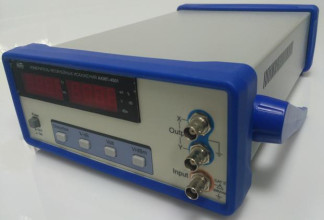

Внешний вид измерителей приведен на рисунке 1.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде закрепительного клейма, закрывающего головку винта крепления корпуса измерителей. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
отсутствует.
представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений коэффициента нелинейных искажений в диапазоне частот от 20 Гц до 20 кГц, % | от 0,01 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента нелинейных искажений, % | ±(0,1Кни + 0,03), где Кни - измеренное значение коэффициента нелинейных искажений, % |
| Диапазон измерений частоты входного сигнала, Гц | от 10 до 2-105 |
| Разрешение при измерении частоты входного сигнала | 4 разряда |
| Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала, Гц | ±2-k, где k - значение единицы младшего разряда, Гц |
| Чувствительность при измерении коэффициента нелинейных искажений и частоты входного сигнала, мВ | 100 |
| Диапазон измерений напряжения входного сигнала, В, среднеквадратическое значение в диапазоне частот от 40 Гц до 20 кГц в диапазоне частот св. 20 кГц до 40 кГц | от 3 10-3 до 300 от 3 10-3 до 10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения входного сигнала, В | ±0,04Цизм, где Цизм - измеренное значение напряжения входного сигнала, В |
| Входное сопротивление, кОм | 100 |
| Напряжение питания сети переменного тока, В | от 207 до 253 |
| Частота питающей сети, Гц | от 48 до 52 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений коэффициента нелинейных искажений в диапазоне частот от 20 Гц до 20 кГц, % | от 0,01 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента нелинейных искажений, % | ±(0,1Кни + 0,03), где Кни - измеренное значение коэффициента нелинейных искажений, % |
| Диапазон измерений частоты входного сигнала, Гц | от 10 до 2-105 |
| Разрешение при измерении частоты входного сигнала | 4 разряда |
| Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала, Гц | ±2-k, где k - значение единицы младшего разряда, Гц |
| Чувствительность при измерении коэффициента нелинейных искажений и частоты входного сигнала, мВ | 100 |
| Г абаритные размеры, мм | 254x115x384 |
| Масса, кг | 3,8 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Рабочие условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха при +30 °С, %, не более | от 0 до +40 80 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителей нелинейных искажений АКИП-4501 приведена в таблице 2.
Таблица 2 - Комплектность измерителей
| Наименование и обозначение | Количество, шт. |
| Измеритель нелинейных искажений АКИП-4501 | 1 |
| Сетевой кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки ПР-08-2017МП | 1 |
осуществляется по документу ПР-08-2017МП «Измерители нелинейных искажений АКИП-4501. Методика поверки», утвержденному АО «ПриСТ» 29 июня 2017 г.
Основные средства поверки:
- генератор-калибратор гармонических сигналов СК6-122 (Госреестр № 46781-11);
- калибратор универсальный FLUKE 5520A (Госреестр № 29282-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.331-99 Измерители коэффициента гармоник. Методы и средства поверки и калибровки.
Техническая документация фирмы «Shijiazhuang Suin Instruments Co., Ltd », Китай.
