Весы торговые электронные 500, D-900, CS-1100, GDPOS, KS-400, CELY, 68372-17

Назначение

Весы торговые электронные 500, D-900, CS-1100, GDPOS, KS-400, CELY (далее - весы) предназначены для статических измерений массы товаров при торговых операциях.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее - дисплей), в том числе сенсорный, а также вычисления стоимости продукта и печати этикетки.

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с датчиком, терминала и дисплея для покупателя на стойке.

Терминал включает в себя дисплей для продавца в виде жидкокристаллического цветного или монохромного монитора, в том числе с сенсорной панелью, и клавиатуру. Терминал может располагаться непосредственно на корпусе весов, либо на стойке, закрепленной на корпусе весов.

Дисплей для покупателя может быть выполнен жидкокристаллическим цветным, либо монохромным, и устанавливаться сзади на корпусе весов, либо на стойке, закрепленной на корпусе весов.

В зависимости от назначения весы могут иметь один или два дисплея (для продавца и для покупателя), клавиатура может иметь разное количество клавиш, включая сенсорные: для фасовки и прилавочной торговли - от 40 до 140 клавиш, для работы в режиме самообслуживания - от 8 до 208 клавиш, для прикассовой зоны - от 2 до 6 клавиш.

Весы изготавливаются в настольном или подвесном исполнениях.

В качестве встраиваемого или периферийного устройства к весам могут быть подключены: печатающее устройство (принтер) для печати этикеток или чеков, сканер штрихкода, денежный ящик.

Весы могут иметь встроенные интерфейсы RS-232, Ethernet, USB, Wi-Fi, home plug, работающие с периферийными устройствами и внешними системами.

Весы изготавливаются однодиапазонными, двухдиапазонными (WI и WII) и двухинтервальными.

Весы выпускаются в модификациях, перечисленных в таблице 1, отличающихся взаимным расположением основных функциональных узлов (форм-фактор), типом дисплея, конструктивным исполнением, объемом памяти, типом встраиваемого устройства, типом интерфейса, возможностью подключения периферийных устройств:

Таблица 1 - Модификации весов

Обозначение при заказе имеет вид:

-    для весов 500, D-900 [1][2][3][4][5][6][7][8][9][10][11], где [1] - общий код изготовителя весов - 7;

[2] - серия: W - Wind, M - Mistral, T - Tornado, S - Star; D - Dolphin;

[3]    - дисплей продавца: 0 - Basic, 1 - Low, 2 - Medium, 3 - Advance, 4 - Top, 5 - 12.4” или 10.4” touch, 6 - 15” touch, 7 - 12.4” или 10.4 touchscreen;

[4]    - виды печати этикеток : 0 - Receipt, 1 - Receipt + Battery, 2 - Label + Linerless, 3 - Label + ABO + Linerless, 4 - Receipt + Label + Linerless, 5 - Label, 6 - Label + ABO, 7 - Receipt + Label, 8 - Receipt + Label + ABO, 9 - Receipt + Label + ABO + Linerless, A - Receipt + ABO;

[5]    - дисплей покупателя: 0 - без дисплея, 1 - Alphanumeric, 3 - Blue graphic, 4 - XL Bluegraрhic, 5 - Graphic color 7”, 6 - Graphic color 12”, 7 - Graphic color 15”;

[6]    - формат: 0 - без формата, P - Flat, T - Pole, D - Double body, C - Hanging, A - SS 100 keys

1 display, B - SS 100 keys 2 display, E - SS 150 keys 1 display, F - SS 150 keys 2 display, G - SS 208 keys 1 display, H - SS 208 keys 2 display;

[7]    - коммуникация: J - eth/scan/box + wifi, K - eth/scan/box + usb + wifi;

[8]    - опции ГПУ: 0 - без опций, S - Semi-deep plate, H - Deep plate, L - Flat plate, I - Italian

plate;

[9]    - код цвета; G - Gray, I - INOX - нержавеющая сталь для формата Hanging;

[10]    - код диапазона: А - максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: J - 3(1); W - 6(2); V - 12(2); N - 15(5); Y - 30(10);

-    для двухинтервальных: K - 3/6(1/2); M - 6/15(2/5); X - 15/30(5/10);

-    для двухдиапазонных: D - 3/6(1/2); E - 6/15(2/5); F - 15/30(5/10);

[11]    - PP - двухзначный код страны Заказчика - RU.

Пример записи при заказе: 7M221TJ0GERU; 7D520DJ0GERU.

-    для весов CS-1100 [1][2][3][4][5][6][7][8][9][10][11],

Где [1] -общий код изготовителя весов - 7;

[2]    - серия: K - CS1100W (XP), E - CS1100W (W7), J - CS1100L (RH), U - CS1100L (Ubuntu);

[3]    - дисплей продавца: 5 - 12.4” или 10.4” touchscreen, 6 - 15” touchscreen. 8 - 15” i3 touchscreen;

[4]    - виды печати этикеток 2 - Label + Linerless, 4 - Receipt + Label + Linerless, 5 - Label, 7 - Receipt + Label;

[5]    - дисплей покупателя: 0 - без дисплея, 5 - Graphic color 7”, 7 - Graphic color 15”;

[6]    - формат: 0 - без формата, P - Flat, T - Pole, D - Double body, C - Hanging;

[7]    - коммуникация: E - usb+dibal software; F - wifi + usb + dibal software; J - USB; K - wifi + usb; L - wifi + usb + fyv software + additional hard disk; N - wifi + usb + dibal software + additional hard disk; M - wifi + usb + additional hard disk, FSP модуль: 5 - eth/scan/box + wifi; 6 - eth/scan/box + usb + wifi; DIBAL модуль: P- dibal software; R - wifi + dibal software; T - wifi; U - DIBAL SOFTWARE + additional hard disk; V - wifi + dibal software + additional hard disk;

[8]    - опции: 0 - без опций, S - Semi-deep plate, H - Deep plate, L - Flat plate, I - Italian plate;

[9]    - код цвета: G - Gray, I - INOX - нержавеющая сталь для формата Hanging;

[10]    - код диапазона: А - максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: J - 3(1); W - 6(2); V - 12(2); N - 15(5); Y - 30(10);

-    для двухинтервальных: K - 3/6(1/2); M - 6/15(2/5); X - 15/30(5/10);

-    для двухдиапазонных: D - 3/6(1/2); E - 6/15(2/5); F - 15/30(5/10);

[11]    - PP - двухзначный код страны Заказчика - RU.

Пример записи при заказе: 7E650DE0GERU.

-    для весов DPOS [1][2][3][4][5][6][7][8][9][10], где [1] - общий код изготовителя весов - 7;

[2]    - серия: P0 - DPOS;

[3]    - формат: S - Only weight, P - Price computing;

[4]    - дисплей продавца: 0 - без дисплея, P - Display flat, T - Display pole;

[5]    - дисплей покупателя: 0 - без дисплея, P - Display flat, T - Display pole;

[6]    - коммуникация: 0 - USB;

[7]    - исполнение ГПУ - L - Flat plate;

[8]    - код цвета: N - Black;

[9]    - код диапазона: А- максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: W - 6(2); N - 15(5); Y - 30(10);

-    для двухдиапазонных: E - 6/15(2/5); F - 15/30(5/10);

[10] - PP- двухзначный код страны Заказчика - RU.

Пример записи при заказе 7P0SP00LNFRU.

-    для весов G3xx [1][2][3][4][5][6][7][8], где [1] - общий код изготовителя весов - 70;

[2]    - серия: 3 - G300;

[3]    - опции: 01 - Only weight 1 display CPU GDPO, 03 - Only weight 2 display CPU GDPO; 21 - Price-computing several protocols CPU GDPOS;

[4]    - формат: L - Flat plate;

[5]    - наличие батареи: 00 - без батареи, 02 - с батареей;

[6]    - код цвета: N - Black;

[7]    - код диапазона: А - максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: W - 6(2); N - 15(5); Y - 30(10);

-    для двухдиапазонных: E - 6/15(2/5); F - 15/30(5/10);

[8]    - PP- двухзначный код страны Заказчика - RU.

Пример записи при заказе 7001L00NFRU.

-    для весов G4xx [1][2][3][4][5][6][7][8][9][10][11], где [1] - общий код изготовителя весов - 7;

[2]    - серия: G - G-серия;

[3]    - модель: 4 - 4хх;

[4]    - наличие батареи: 0 - без батареи, 1 - с батареей;

[5]    - дисплей: 1 - White display, 3 - Only weight white display;

[6]    - варианты дисплея: A - Flat/Pole, B - Flat/Large pole;

[7]    - коммуникация: 0 - USB;

[8]    - формат: L - Flat plate;

[9]    - код цвета: N - Black;

[10]    - код диапазона: А - максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: W - 6(2); N - 15(5); Y - 30(10);

-    для двухдиапазонных: E - 6/15(2/5); F - 15/30(5/10);

[11]    - PP- двухзначный код страны Заказчика - RU.

Пример записи при заказе 7G401A0LNERU.

-    для весов KS-400 [1][2][3][4][5][6][7][8][9], где [1] - общий код изготовителя весов - 7;

[2]    - серия: N - КГГ SCANER;

[3]    - тип сканера: 0A-without scanner2421, 0B-withoutscanner2421dual, 0C - without scanner 8300/8400/9300/9400, 0D - without scanner 9800, 1A - with scanner 2421 zafiro, 1B - with scanner 2421 dualzafiro, 2A-with scanner 2421 diamonex, 2b - with scanner 2421 dual diamonex, 1C - with scanner 8300, 1D-with scanner 8400, 1E - with scanner 9300, 1F - with scanner 9400, 1G - with scaner 9800;

[4]    - дисплей продавца: T - Pole Display;

[5]    - дисплей покупателя: 0 - без дисплея, T - Pole Display;

[6]    - коммуникация: 0 - USB;

[7]    - код цвета; N - Black;

[8]    - код диапазона: А - максимальная нагрузка, кг (поверочный интервал, г):

-    для однодиапазонных: W - 6(2); N - 15(5); Y - 30(10);

-    для двухдиапазонных: E - 6/15(2/5); F - 15/30(5/10);

[9]    - PP-двухзначный код страны Заказчика - RU.

Пример записи при заказе: 7N1CT00NERU.

-    для весов CELY [1][2][3][4][5],

где [1] - общий код изготовителя весов - 71A;

[2]    - коммерческий код модели: 0PS50-PS50, PS70I-PS70-I, I100S-PI100 Flat, I100T-PI100 Tower;

[3]    - CC (без принадлежностей);

[4]    - код диапазона: АA - максимальная нагрузка, кг^-поверочный интервал, г):

-    для одноинтервальных: 04 - 3(1); 05 - 6(2); 06 - 15(5); 25 - 30(10);

-    для двухинтервальных: 27 - MI1,5/3(0,5/1); 28 - MI3/6(1/2); 29 - MI 6/15(2/5); 31 - MI15/30(5/10);

[5]    - PP-двухзначный код страны Заказчика - RU.

Пример записи при заказе: 71 АI100SCC06RU.

Весы имеют следующие устройства и функции:

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011 Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011 Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

-    устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011

T.2.7.5);

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

-    вычисление стоимости товаров по массе и цене;

-    вычисление стоимости штучных товаров по количеству и цене за штуку;

-    суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;

-    программирование цен товаров и вызов их из энергонезависимой памяти весов;

-    запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

-    печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости;

-    статистическая обработка.

На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование и обозначение весов;

-    товарный знак предприятия-изготовителя;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значение поверочного интервала (е);

-    значение действительной цены деления (шкалы) (d);

-    обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

-    знак утверждения типа средства измерений;

-    максимальный диапазон устройства выборки массы тары (Т-);

-    диапазон рабочих температур;

-    номер весов по системе нумерации предприятия-изготовителя.

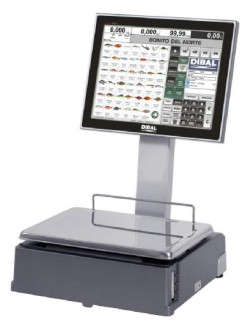

Общий вид весов различного конструктивного исполнения представлен на рисунках 1 и 2. Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, т.к. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимое ПО загружается в микросхему, расположенную на основной плате, посредством компьютера с использованием специальной программы-загрузчика.

Изменение ПО невозможно без применения специализированного оборудования производителя. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит наименование и номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через нажатие комбинации клавиш.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами с нанесенными знаками поверки как показано на рисунке 3.

Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................средний (III).

Значения Min, Мах, поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Значения Min, Мах, е, d, mpe, m и n для двухинтервальных весов приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Значения Min, Мах, е, d, mpe и n, в соответствующих диапазонах взвешивания (Wi) и m, для двухдиапазонных весов приведены в таблице 5.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 6 - Метрологические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весов.

Комплектность

Таблица 8 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки). Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 20 г до 10 кг и 20 кг, класса точности М1, М1-2 по ГОСТ OIML 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
