| Номер в госреестре | 68389-17 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | РТК-01 |
| Изготовитель | АО "НПК РоТеК", г.Пушкино; ООО "Центр энергоэффективности ИНТЕР РАО ЕЭС", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 24.08.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные РТК-01 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счётчик состоит из двух функциональных модулей, один из которых - модуль учета, реализует учет электрической энергии, а другой - модуль связи, обеспечивает информационный обмен внешней и служебной информацией по оптической, проводной или сети питания 220 В.
Счетчики имеют в своем составе измерительные элементы - датчики тока, микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии.
Дополнительно счетчики обеспечивают измерение следующих параметров:
- активной мощности;
- коэффициента мощности;
- действующего значения фазного напряжения;
- действующего значения фазного тока;
- частоты электрической сети.
Связь со счётчиком обеспечиваться через оптическую головку или через адаптер RS485/USB (RS485/COM). Конфигурирование функционального назначения выхода производится с помощью программы «MeterTools» для опроса и программирования счётчиков.
Счетчики, предназначенные для установки в щиток или на DIN-рейку, оснащены жидкокристаллическим дисплеем (далее - ЖК-дисплей).
Структура обозначения счётчика состоит из полного наименования прибора и условного обозначения.
Пример записи счётчика - «Счетчик электрической энергии однофазный многофункциональный РТК-01 IRON2 LRZ».
Расшифровка условного обозначения РТК-01 I R ON2(1) S(L) R Z(W)
Z- ZigBee модуль W- WI-Fi модуль
R - интерфейс RS-485
S - оптический интерфейс PON SFF L - сетевой интерфейс LAN Ethernet
О - реле управления нагрузкой в цепи тока
N1 - электронная пломба на корпусе
N2 - электронные пломбы на корпусе и крышке зажимов
R - интерфейс RS-485
I - оптический порт
РТК-01 - счетчик электроэнергии
При отсутствии в счетчике дополнительных функций, обозначаемых индексами «I», «R», «O», «N», эти индексы в обозначении модификации отсутствуют.
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается на стадии изготовления счетчика.
Программное обеспечение не влияет на нормируемые метрологические характеристики счетчиков.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MIRTEK.1111 |
| Номер версии (идентификационный номер) ПО | не ниже V3.6 |
| Цифровой идентификатор ПО | 9F44 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 2.
Таблица 2 - Максимальные значения стартовых токов счетчиков
| Класс точности счетчика | ||
| 1 по ГОСТ 31819.21-2012 | 2 по ГОСТ 31819.23-2012 | |
| Стартовый ток | 0,004/б | 0,005/б |
| где 1б - базовый ток, А | ||
Пределы допускаемой относительной погрешности измерений активной мощности, коэффициента мощности, действующего значения фазного напряжения, действующего значения фазного тока, частоты электрической сети приведены в таблице 3.
Таблица 3 - Пределы допускаемой относительной погрешности измерений параметров электрической сети_
| Пределы допускаемой относительной погрешности измерений | ||||
| Активной мощности, % | Коэффициента мощности, % | Действующего значения фазного напряжения, % | Действующего значения фазного тока, % | Частоты электрической сети, % |
| ±1 | ±1 | ±1 | ±1,5 | ±0,2 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: | |
| - активной энергии | 1,0 |
| - реактивной энергии | 2,0 |
| Номинальное фазное напряжение UHOM, В | 230 |
| Базовый ток 1б, А | 5 |
| Максимальный ток 1макс, А | 60 |
| Наименование характеристики | Значение |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | от 0,051б до 1макс (от 0,75 до 1,15) ином 0,8 (емкостная) - 1,0 - 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±2,5 |
| Погрешность хода часов, c/сут | ±0,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | 3200 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | 3200 |
| Количество десятичных знаков отсчетного устройства | не менее 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В-А (Вт), без учета потребления модуля связи, не более | 10 (2) |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее | 36 |
| Глубина хранения значений электрической энергии на начало суток, суток, не менее | 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее | 128 |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, не менее | 128 |
| Интервал усреднения мощности для фиксации профиля нагрузки, минут1) | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток2), не менее | 128 |
| Количество записей в журнале событий, не менее | 1000 |
| Наименование характеристики | Значение |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 2 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP20 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более - счетчика - модуля связи | 144x100x203 126x50x96 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 0 до 80 от 96 до 104 |
| Масса, кг, не более | 1,5 |
| Срок службы счетчика, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 200000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = ^ ' D30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный РТК-01 | РТК-01 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Паспорт (Формуляр) | ИРАО.411152.001 ПС | 1 экз. | |
| Методика поверки | РТ -МП-4344-551-2017 | 1 экз. | В электронном виде по отдельному заказу |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение «MeterTools» | - | 1 шт. | В электронном виде |
осуществляется по документу РТ-МП-4344-551-2017 «ГСИ. Счетчики электрической энергии однофазные многофункциональные РТК-01. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 мая 2017 г.
Основные средства поверки:
- установки для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-03);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- секундомеры механические СОПпр и СОСпр (регистрационный номер в Федеральном информационном фонде 11519-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

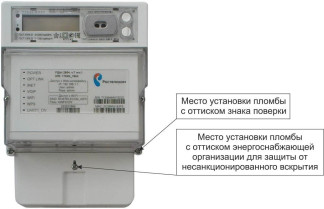

Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 422820-001-68096017-2016 Счетчики электрической энергии однофазные многофункциональные РТК-01. Технические условия
