Государственный реестр средств измерений

Трансформаторы тока KOKM 1LH14V1, 68390-17

68390-17
Трансформаторы тока KOKM 1LH14V1 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 68390-17
Наименование СИ Трансформаторы тока
Обозначение типа СИ KOKM 1LH14V1
Изготовитель "ABB s.r.o.", Чехия
Год регистрации 2017
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока KOKM 1LH14V1 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода с одной вторичной обмоткой, которые залиты эпоксидной смолой.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки. По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки.

Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.

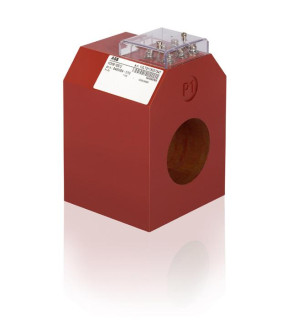

Общий вид средства измерений приведен на рисунке 1.

Место пломбировки

Место

нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр

Значения

Номинальное напряжения, кВ

1

Наибольшее рабочее напряжение, кВ

1,2

Номинальная частота переменного тока, Гц

50

Номинальное значения первичного тока, А

100

Номинальное значение вторичного тока, А

1

Класс точности вторичной обмотки

0,5S

Номинальная мощность вторичной обмотки, при cos9=1, В-А

3

Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений, не более

5

Электрическая прочность изоляции трансформатора:

- при приложении напряжения промышленной частоты, кВ

6

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значения

Габаритные размеры трансформатора, мм, не более

- высота

263

- ширина

140

- длина

200

Масса, кг, не более

5,7

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -25 до +40

Средний срок службы, лет

25

Средняя наработка на отказ не менее, ч

220000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (зав. №№ 1VLT5116091091 -1VLT5116091094; 1VLT5116094286 - 1VLT5116094293)

KOKM 1LH14V1

12 шт.

Паспорт

12 шт.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;

Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока KOKM 1LH14V1

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
