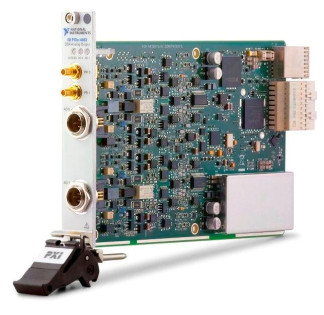

Преобразователи напряжения измерительные цифро-аналоговые модульные NI PXIe-4463, 68393-17

Идентификационные данные (признаки)

Значение

Идентификационное наименование

NI-DAQmx

Номер версии (идентификационный номер)

14.5 и выше

Наименование характеристики

Значение

1

2

Количество независимых каналов

2

Схема подключения нагрузки

дифференциальная или псевдодифференциальная

Разрешение цифро-аналогового преобразователя, бит

24

Максимальная частота дискретизации, Гц

51200

Выходное сопротивление, Ом

дифф. схема

псевдодифф. схема

между контактом (+) и «землей» шасси

2500

87

между контактом (-) и «землей» шасси

2500

50

между контактами (+) и (-)

40

40

Диапазоны воспроизведения напряжения, В

4

,41

±1

сч"

41

0,

±

0

±1

сч"

Пределы допускаемого постоянного напряжения смеще

диапазон ±0,14142 В диапазон ±1,4142 В

;ния, мВ

±0^2.................................................................................................................................................................................

: 0.3..................................................................................................................................................................................

диапазон ±10 В

±0,5

Пределы допускаемой относительной погрешности воспроизведения напряжения (скз) частотой 1 кГц, дБ

±0,02 1,2)

Температурный коэффициент постоянного напряжения смещения на 1 оС в рабочем интервале температур, мкВ, не более

диапазон ±0,14142 В

10

диапазон ±1,4142 В

13

диапазон ±10 В

21

Температурный коэффициент напряжения (скз) частотой 1 кГц на 1 оС (отн. ед.), не более

±1,110-4

Максимальная амплитуда силы тока в нагрузке, А

0,1

1)    С автоподстройкой (Self-Calibrate) в пределах ±5 оС от температуры автоподстройки

2)    Значение напряжения не менее 10 % от пределов выбранного диапазона

Продолжение таблицы 2

1

2

Неравномерность АЧХ на частотах относительно уровня на частоте 1 кГц, дБ, не более

до 20 кГц включ.

св. 20 до 22,4 кГц

дифференциальная схема

±0,007

±0,009

псевдодифференциальная схема

±0,008

±0,010

Уровень шумов, мкВ, не более ’ ’ )

диффер. схема

псевдодифф. схема

диапазон ±0,14142 В

1,9

2,6

диапазон ±1,4142 В

2,8

3,2

диапазон ±10 В

11,2

11,4

Коэффициент гармоник напряжения, дБн, не более

Частота основной гармоники, кГц

Диапазон частот, кГц

1

от 0,02 до 20

от 0,02 до 22,4

-113

от 22,4 до 44,8

-120

-108

от 44,8 до 89,6

-103

Пределы допускаемой относительной погрешности установки частоты напряжения от 0,01 до 22,4 кГц

±22 •Ю-6

Тип выходных соединителей (по заказу)

BNC(m)

mXLR(m)

1)    Типовые справочные значения

2)    На частотах от 20 Гц до 22,4 кГц

3)    С автоподстройкой (Self-Calibrate) в пределах ±5 оС от температуры автоподстройки

4)    Частота дискретизации 51200 Гц

5)    Сопротивление нагрузки не менее 60 Ом

Таблица 3 - Основные технические характеристики

Потребляемая мощность от шасси PXIe, Вт, не более

34

Габаритные размеры, мм

глубина

толщина

216

.....20...........................................................................................................................................................................................

высота

130

Масса, г, не более

525

Рабочие условия применения

температура окружающего воздуха, °С относительная влажность воздуха, %

от 0 до 55

от 10 до 90 (без конденсата)

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014

Наименование и обозначение

Кол-во

Преобразователь напряжения измерительный цифро-аналоговый модульный NI PXIe-4463

1 шт.

Компакт-диск с драйвером “NI-DAQmx”

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки М4463МП-2017

1 шт.
