Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4, 68408-17

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4 (далее - наборы СПН-4) предназначенны для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки средств измерений параметров воздушного потока в лабораторных условиях. Наборы СПН-4 являются рабочими эталонами скорости воздушного потока второго разряда в соответствии с ГОСТ Р 8.886-2015.
Карточка СИ
Номер в госреестре 68408-17
Наименование СИ Наборы поверочные стационарные для средств измерений параметров воздушного потока
Обозначение типа СИ СПН-4
Изготовитель ООО "УСП Компьюлинк", г.Москва
Год регистрации 2017
Срок свидетельства 24.08.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4 (далее - наборы СПН-4) предназначенны для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки средств измерений параметров воздушного потока в лабораторных условиях. Наборы СПН-4 являются рабочими эталонами скорости воздушного потока второго разряда в соответствии с ГОСТ Р 8.886-2015.

Описание

Принцип действия наборов СПН-4 основан на воспроизведении скорости воздушного потока в рабочей камере. Воздушный поток в аэродинамическом контуре формируется посредством центробежного вентилятора и специального оборудования (диффузор, сетчатого разделителя, сопла). Значение скорости воздушного потока указывается в рабочем окне управляющей программы, программное обеспечение вычисляет необходимую для создания заданной скорости воздушного потока частоту вращения вентилятора. Для обеспечения воспроизведения скорости воздушного потока происходит постоянное измерение температуры и влажности воздушного потока и давления внутри рабочей камеры и вне ее. Воспроизведение направления воздушного потока осуществляется заданием угла поворота флюгарки, которая, в свою очередь, связана с чувствительным элементом лимба.

Конструктивно наборы СПН-4 выполнены по модульному принципу и состоят из модулей задания скорости и направления воздушного потока.

Модуль задания скорости воздушного потока (12х12 Open Jet Anemometer Tunnel, производства Aerolab LLC, США) состоит из основания, электродвигателя с вентилятором, воздухозаборника, диффузора, рабочей камеры, ПК с установленной управляющей программой.

Модуль задания направления воздушного потока состоит из системы крепления исследуемых образцов, лимба измерительного, дополнительного и вспомогательного оборудования.

Наборы СПН-4 с автономным программным обеспечением «AeroWare 1.0» обеспечивают автоматическое задание скорости воздушного потока, сбор измерительной информации с выдачей результатов измерений на контроллер.

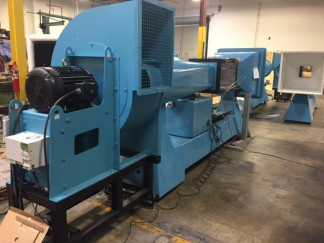

Общий вид наборов СПН-4 представлен на рисунке 1.

Схема пломбирования наборов СПН-4 от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Наборы СПН-4 имеют автономное программное обеспечение «AeroWare 1.0», установленное на ПК.

Автономное ПО обеспечивает управление работой набора СПН-4, сбор, обработку, хранение и отображения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AeroWare 1.0

Номер версии (идентификационный номер) ПО

1.2.0.138

Цифровой идентификатор ПО (CRC32)

B59702F5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значения

Диапазон воспроизведения скорости воздушного потока, м/с

от 0,2 до 60

Пределы допускаемой абсолютной погрешности воспроизведения скорости воздушного потока, м/с -в диапазоне от 0,2 до 5 м/с включ.

-в диапазоне св. 5 до 60 м/с

±(0,04+0,04Vизм)* ±(0,02+0,02V изм)

Диапазон воспроизведения направления воздушного потока, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности воспроизведения направления воздушного потока, градус

±1

*Примечание: V^ - воспроизводимое значение скорости воздушного потока, м/с

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значения

Электрическое питание от сети переменного тока: -напряжение, В -частота, Гц

380±38

50±1

Максимальная потребляемая мощность, Вт

15000

Наработка на отказ, ч

10000

Срок службы, лет

10

Габаритные размеры, мм, не более:

длина

Ширина

высота

5257

1081

1986

Масса, кг, не более:

320

Условия эксплуатации:

o/~'

-температура воздуха, C -относительная влажность воздуха, % -атмосферное давление, гПа

от +15 до +30 от 40 до 80 от 660 до 1100

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус набора СПН-4 в виде этикетки.

Комплектность

Таблица 4 - Комплектность наборов поверочных стационарных для средств измерений

параметров воздушного потока СПН-4

Наименование

Обозначение

Количество

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4

СПН-4

1 шт.

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4. Руководство по эксплуатации

АТВЕ.411713.004 РЭ

1 экз.

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4. Формуляр

АТВЕ.411713.004 ФО

1 экз.

Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4. Методика поверки

МП 2551-200-2017

1 экз.

Поверка

осуществляется по документу МП 2551-0200-2017 «Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.07.2017 года.

Основные средства поверки:

Угломер с нониусом, регистрационный номер 957-01;

Вторичный эталон по ГОСТ Р 8.886-2015;

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых наборов СПН-4 с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Технические условия «Наборы поверочные стационарные для средств измерений параметров воздушного потока СПН-4. АТВЕ.411713.004 ТУ»

Зарегистрировано поверок 54
Поверителей 2
Актуальность данных 06.12.2024
