| Номер в госреестре | 68414-17 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуара - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-1000 (№ 5) расположен на Барабинской нефтебазе, Новосибирская обл., г. Барабинск, пер. Гутова, 24.

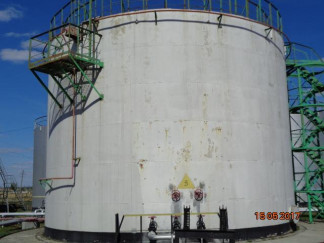

Общий вид резервуара вертикального стального цилиндрического РВС-1000 представлен на рисунке 1.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-1000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5, диапазон измерений от 0 до 30 м (регистрационный номер 22003-07);
- рулетка измерительная металлическая 2 класса точности, Р20У2Г, диапазон измерений от 0 до 20 м (регистрационный номер 55464-13);
- толщиномер ультразвуковой ТТ100, предел измерений от 1,2 до 225,0 мм (регистрационный номер 19411-00);
- линейка измерительная металлическая предел измерений 500 мм (регистрационный номер 20048-05);
- нивелир электронный SDL30, диапазон измерений расстояния электронным методом от 1,6 до 100 м ( регистрационный номер 51740-12);
- штангенциркуль ТТТЦ-ТТ, диапазон измерений от 0 до 250 мм (регистрационный номер 22088-07)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
