| Номер в госреестре | 68416-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "ЮганскНефтеПродукт", г.Нефтеюганск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
1000 м3.
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуаров включает в себя:
- шесть цельносварных пояса полистовой сборки (РВС-1000 № 05, 06, 07, 11);
- восемь цельносварных поясов полистовой сборки (РВС-1000 № 02, 03, 04).
Основание резервуара выполнено в виде грунтовой подушки с кольцевым железобетонным фундаментом.
Резервуары РВС-1000 № 02, 03, 04, 05, 06, 07, 11 расположены на площадке нефтебазы по хранению и перевалке нефти и нефтепродуктов ООО «ЮганскНефтеПродукт», Ханты-Мансийский автономный округ-Югра, г. Пыть-ях, Центральная промзона.

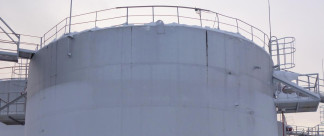

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводские номера резервуаров | |
| 02 03 04 05 06 07 11 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводские номера резервуаров | |
| 02 03 04 05 06 07 11 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 7 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 7 экз. |
| Г радуировочная таблица | 7 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 21 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
