| Номер в госреестре | 68419-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "ПК "Красный Яр", пос.Красный Яр |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
1000 м3.
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.
Основание резервуара выполнено в виде грунтовой подушки с кольцевым железобетонным фундаментом.
Резервуары РВС-1000 № 1, 2, 3, 4, 7, 8, 9, 10, 13, 14, 15, 16 расположены на складе ГСМ, Приобское месторождение, ООО «ЮганскНефтеПродукт», Тюменская область, Ханты-Мансийский автономный округ-Югра, Ханты-Мансийский район.

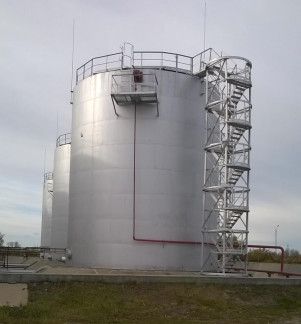

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводские номера резервуаров | |
| 1 2 3 4 7 8 9 10 13 14 15 16 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводские номера резервуаров | |
| 1 2 3 4 7 8 9 10 13 14 15 16 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 12 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 12 экз. |
| Г радуировочная таблица | 12экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
