| Номер в госреестре | 68420-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-700 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-700 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-700 представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-200 (№ 10), РВС-700 (№ 1) расположены на Невьянской нефтебазе АО «Газпромнефть-Терминал», Свердловская обл., г. Невьянск, ул. Попова, д. 43.

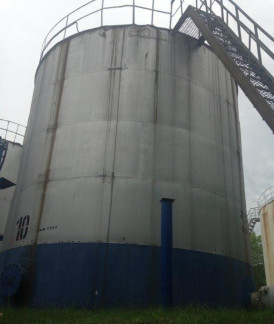

Общий вид резервуаров вертикальных стальных цилиндрических РВС-200, РВС-700 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-700
отсутствует.
Таблица 1
| Наименование характеристики | Значение | |
| РВС-200 | РВС-700 | |
| Номинальная вместимость, м3 | 200 | 700 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,2 |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30У2К, со шкалой номинальной длины 30 м (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, со шкалой номинальной длины 20 м (регистрационный номер 55464-13);
- толщиномер ультразвуковой 37DL PLUS, диапазон измерений от 3,0 до 50 мм регистрационный номер 29754-05;
- линейка измерительная металлическая, предел измерений 500 мм (регистрационный номер 20048-05);
- штангенциркуль ТТТЦ-ТТ, диапазон измерений от 0 до 250 мм (регистрационный номер 25387-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация АО «Газпромнефть-Терминал».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
