Измерители сопротивления постоянному току МТ16-4Л (далее - измерители) предназначены для измерений сопротивления постоянному току в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.
Карточка СИ
Номер в госреестре 68425-17
Наименование СИ Измерители сопротивления постоянному току
Обозначение типа СИ МТ16-4Л
Изготовитель ООО Фирма "Информтест", г.Москва
Год регистрации 2017
Срок свидетельства 28.08.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители сопротивления постоянному току МТ16-4Л (далее - измерители) предназначены для измерений сопротивления постоянному току в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.

Описание

Принцип действия измерителей при измерении сопротивления постоянному току основан на измерении напряжения, образующегося при протекании тока через сопротивление с известным значением, формируемым источником опорного тока, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).

Измерители сопротивления постоянному току выпускаются в следующих модификациях: МТ16-4Л, МТ16-4Л-01, МТ16-4Л-02, МТ16-4Л-03. Модификации измерителей отличаются значениями метрологических характеристик.

Конструктивно измерители выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМУ, устройство MezaBOX или аналогичный носитель мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина размещен 68-контактный разъем типа 71430-0006, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание измерителя и обмен данными между ним и носителем мезонинов. Измерители могут применяться в составе измерительных систем различного назначения.

По условиям применения измерители соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от +5 до +40 °С и относительной влажностью воздуха до 80 % при температуре +25 °С без предъявления требований по механическим воздействиям.

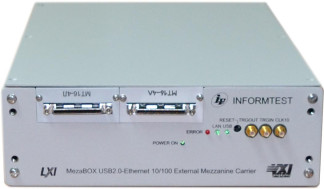

Общий вид измерителей представлен на рисунке 1. Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox, представлена на рисунке 2, пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа измерителей, установленных на носителе мезонинных модулей типа НМ-С, представлена на рисунке 3, пломбировка предусмотрена на винтах крепления защитного кожуха к корпусу носителя.

ис/

е

( -it- f f«GCX* ?KC,iN f

'©0©

Рисунок 2 - Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox

Рисунок 3 - Схема пломбировки от несанкционированного доступа измерителей, установленных в носитель мезонинных модулей НМ-С

Программное обеспечение

Измерители работают под управлением программного обеспечения (ПО), которое выполняет функции управления режимами работы, считывания и передачи измерительной информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций: unmn32s_math.dll.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmn32s math.dll

Номер версии ПО (идентификационный код)

не ниже 1.0

Цифровой идентификатор ПО

DCC2E59B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

МТ16-4Л

Верхние пределы диапазонов измерений сопротивления постоянному току, Ом

250; 500; 1103; 2103; 5103; 1104

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С, %, в диапазонах с верхними пределами измерений:

250 Ом 500 О м

1103    Ом 2103 Ом 5103 Ом

1104    Ом

±[0,072+0,090(Ям/Ях-1)]

±[0,052+0,050(км/Ях-1)]

±[0,042+0,038(Rм/Rx-l)]

±[0,032+0,027(Rм/Rx-l)]

±[0,032+0,022(ям/Ях-1)]

±[0,032+0,02l(Rм/Rx-l)]

где Ях - измеренное значение сопротивления постоянному току, Ом;

Ям - значение верхнего предела диапазона измерений сопротивления постоянному току, Ом

Ток опроса, мкА

227±5

МТ16-4 Л-01

Верхние пределы диапазонов измерений сопротивления постоянному току, Ом

62; 125; 250, 500; 1,25 103; 2,5103

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С, %, в диапазонах с верхними пределами измерений:

62 Ом 125 Ом 250 Ом 500 Ом 1,25 • 103 Ом 2,5103 Ом

±[0,070+0,092^^-1)]

±[0,040+0,048^^-1)]

±[0,027+0,023^^-1)]

±[0,017+0,027^^-1)]

±[0,017+0,022^^-1)]

±[0,017+0,022(Rм/Rx-l)]

Ток опроса, мкА

927±5

МТ 16-4 Л-02

Верхние пределы диапазонов измерений сопротивления постоянному току, Ом: для тока опроса 927±5 мкА для тока опроса 227±5 мкА

62; 125; 250, 500; 1,25 103; 2,5103 250; 500; 1103; 2103; 5103; 1104

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С для тока опроса 927±5 мкА, %, в диапазонах с верхними пределами измерений:

62 Ом 125 Ом 250 Ом 500 Ом 1,25 • 103 Ом 2,5103 Ом

±[0,070+0,092(Rм/Rx-1)]

±[0,040+0,048(Rм/Rx-l)]

±[0,027+0,02з(Rм/Rx-l)]

±[0,017+0,027(Rм/Rx-l)]

±[0,017+0,022(Rм/Rx-l)]

±[0,017+0,022(Rм/Rx-l)]

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С для тока опроса 227±5 мкА, %, в диапазонах с верхними пределами измерений:

250 Ом 500 О м

1103    Ом 2103 Ом 5103 Ом

1104    Ом

±[0,072+0,090(Ям/Ях-1)]

±[0,052+0,050(км/Ях-1)]

±[0,042+0,038(ям/Ях-1)]

±[0,032+0,027(ям/Ях-1)]

±[0,032+0,022(ям/Ях-1)]

±[0,032+0,021(Ям/Ях-1)]

МТ16-4 Л-03

Верхние пределы диапазонов измерений сопротивления постоянному току, кОм

2,2; 4,5; 9; 18; 45; 80

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %, в диапазонах с верхними пределами измерений:

2,2 кОм 4,5 кОм 9 кОм 18 кОм 45 кОм 80 кОм

±[0,150+0,020(Ям/Ях-1)]

±[0,100+0,020(ям/Ях-1)]

±[0,085+0,015(ям/Ях-1)]

±[0,080+0,015(ям/Ях-1)]

±[0,070+0,015(ям/Ях-1)]

±[0,070+0,015(Ям/Ях-1)]

Ток опроса, мкА

25±2

где Ях - измеренное значение сопротивления постоянному току, кОм;

Ям - значение верхнего предела диапазона измерений сопротивления постоянному току, кОм

Пределы допускаемой дополнительной относительной погрешности измерений сопротивления постоянному току (для всех модификаций), %

±0,002- |ат |

где АТ - отклонение температуры окружающей среды от значения +18 °С (для интервала температур от +5 до +18 °С) или от значения +22 °С (для интервала температур от +22 до+40 °С)

Количество каналов (для всех модификаций), шт.

16

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Напряжения питания, В:

. 5 +0,5 . . 12+0,6

+ 5-0,5 ; + 12-0,6

Сила тока потребления по цепи «+5 В», А:

-    пиковое значение

-    динамическое значение

0,18

0,12

Сила тока потребления по цепи «+12 В», А:

-    пиковое значение

-    динамическое значение

5 4 о" о"

Потребляемая мощность, Вт, не более

4,5

Габаритные размеры (длинахширинахвысота), мм, не более

266,0x50,8x22,0

Масса, кг, не более

0,155

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность (при температуре +25 °C), %, не более

-    атмосферное давление, кПа

от +5 до +40; 80;

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель сопротивления постоянному току МТ16-4Л (МТ16-4Л-01, Мт-4Л-02, МГ16-4Л-03)

ФТКС.468266.026

1 шт.

Компакт-диск (CD)

«Комплект ПО модулей Информтест»

ФТКС.85001-01

2 CD-диска

Измеритель сопротивления постоянному току МТ 16-4Л. Руководство по эксплуатации

ФТКС.468266.026РЭ

1 экз.

Измеритель сопротивления постоянному току МТ16-4Л. Паспорт

ФТКС.468266.026ПС

1 экз.

Управляющая панель инструмента МН32С. Руководство оператора

ФТКС.65019-01 34 01

1 экз.

Драйвер МН32С Руководство системного программиста

ФТКС.75019-01 32 01

1 экз.

Опись компакт-диска (CD)

«Комплект ПО модулей Информтест»

ФТКС.85001-01 90ОП1

1 экз.

Устройство УКСИ68

ФТКС.687420.031

1 шт.

Комплект кабелей

1 шт.

Поверка

осуществляется по документу ФТКС.468266.026РЭ «Измеритель сопротивления постоянному току МТ16-4Л», раздел 5 «Поверка», утвержденному ООО «АСК Экспресс» 10 июля 2017 г. Основные средства поверки:

-    мультиметр 3458А (рег. № 25900-03);

-    источник питания постоянного тока GPS-3030D (рег. № 19808-07);

-    магазин сопротивлений ПрофКип 4834-М1 (рег. № 52064-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ФТКС.468266.026ТУ Измеритель сопротивления постоянному току МТ16-4Л. Технические условия
