| Номер в госреестре | 68440-17 |
| Наименование СИ | Приборы для измерений параметров шероховатости поверхности |
| Обозначение типа СИ | RUGOSURF 10G, RUGOSURF 20, RUGOSURF 90G |
| Изготовитель | "TESA SA", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров шероховатости поверхности RUGOSURF 10G, RUGOSURF 20, RUGOSURF 90G предназначены для измерений параметров шероховатости поверхности изделий, сечение которых в плоскости измерения представляют прямую линию.
Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования, возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре.

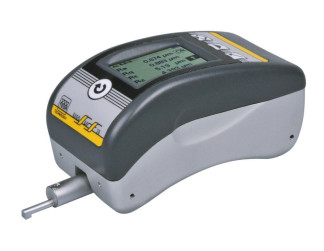

Результаты измерения выводятся на жидкокристаллический (RUGOSURF 20) или графический цветной дисплей (RUGOSURF 10G и RUGOSURF 90G) и могут быть выведены на матричный принтер или компьютер через интерфейс RS232 для выполнения дальнейших расчетов. Питание прибора осуществляется через сетевой адаптер или от аккумулятора. Приборы состоят из базового блока и датчика с механизмом подачи щупа.
Датчик прибора представляет собой индуктивный преобразователь, который у RUGOSURF 10G имеет возможность поворота на 90°, а у RUGOSURF 90G на любую величину угла в диапазоне 180°.
RUGOSURF 90G имеет специальное устройство подачи, на котором крепится поворотный и регулируемый по высоте держатель. Щуп установлен в вертикальном креплении, обеспечивающем поворот измерительного щупа на 90° вправо и влево.
Для расширения области использования прибор снабжается различными типами датчиков. Они различаются размером корпуса или положением и формой опоры.
Особенностями прибора являются автономное питание и возможность измерения параметров шероховатости на плоскостях, ориентированных под разными углами к горизонту. Режимы и список параметров измерения вводятся с мембранной клавиатуры.
ч'
Рисунок 3 - Внешний вид прибора RUGOSURF 90G
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Приборы для измерений параметров шероховатости поверхности RUGOSURF 10G, RUGOSURF 20, RUGOSURF 90G имеют в своём составе встроенное программное обеспечение, записанное на микрочипе.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО является пароль и функция блокировки настройки устройства.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | RUGOSOFT 10G | RUGOSOFT 20 | RUGOSOFT 90 G |
| Идентиф икационное наименование ПО | TESA RUGOSOFT 10 | TESA RUGOSOFT 20 | TESA RUGOSOFT 90 |
| Номер версии (идентификационный номер) ПО | v.1.4x | v.1.4x | v.1.4x |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические и основные технические характеристики приборов
| Наименование характеристики | RUGOSURF 10G | RUGOSURF 20 | RUGOSURF 90G |
| Измеряемые параметры шероховатости | Все параметры по ГОСТ 2789; ГОСТ ИСО 4287-2014 | ||
| Диапазон измерений по параметру Ra, мкм | от 0,01 до 75,00 | от 0,01 до 100,00 | от 0,01 до 250,00 |
| Предел допускаемой основной относительной погрешности по параметру Ra, % | 5 | ||
| Диапазон показаний по параметру Rmax, мкм | от 0,05 до 300,00 | от 0,05 до 400,00 | от 0,05 до 1000,00 |
| Диапазон перемещений по оси Х, мм | от 0 до 16 | от 0 до 16 | от 0 до 50 |
| Диапазон перемещений по оси Z, мкм | от 0 до 300 | от 0 до 400 | от 0 до 1000 |
| Разрешение, мкм | 0,001 | ||
| Отсечка шага, мм | 0,25; 0,80; 2,50 | 0,25; 0,80; 2,50 | 0,08; 0,25; 0,80; 2,50; 8,00 |
| Количество базовых длин в длине оценки | от 1 до 10 | от 1 до 5 | от 1 до 19 при длине 0,08; 0,25; 0,8; 2,5 мм от 1 до 5 при длине 8 мм |
| Радиус кривизны щупа, мкм | 5 | ||
| Измерительное усилие, мН | 0,75 | ||
| Количество измерений при автономной работе | до 999 | до 200 | 2000 |
| Г абариты (без измерительного датчика), мм, не более -длина -ширина -высота | 122 53 75 | 122 60 62 | 270 140 90 |
| Питание, В | 7,2 (встроенный аккумулятор) | 12 (встроенный аккумулятор) | |
| Потребляемая мощность, В • А | 6,5 | 3 | 20 |
| Напряжение, В | 220 | ||
| Масса, г, не более | 590 | 650 | 3000 |
| Условия эксплуатации: Нормальная область значений температур, 0С Рабочая область значений температур, 0С Относительная влажность воздуха, не более, % | от +15 до +25 от +10 до +15 и от +25 до+ 40 80 без конденсата | ||
наносится на руководство по эксплуатации типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | RUGOSURF 10G | RUGOSURF 20 | RUGOSURF 90G |
| Базовый блок приборов | 1 | 1 | 1 |
| Датчик для измерений на наружных поверхностях диаметром >6 мм и в отверстиях диаметром >10 мм | 1 | 1 | 1 |
| Зарядное устройство | 1 | 1 | 1 |
| Аккумулятор | встроенный | ||
| Установочная мера (Ra= 2,97 мкм) | 1 | 1 | 1 |
| Адаптер для универсального измерительного штатива, 0 8 мм | 1 | 1 | - |
| Опора для позиционирования прибора | 1 | 1 | - |
| Руководство по эксплуатации | 1 | 1 | 1 |
| Методика поверки МП 203-50-2017 | 1 | 1 | 1 |
осуществляется по документу МП 203-50-2017 «Приборы для измерений параметров шероховатости поверхности RUGOSURF 10G, RUGOSURF 20 и RUGOSURF 90G. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 мая 2017 г Основные средства поверки:
меры шероховатости эталонные 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
Техническая документация фирмы-изготовителя
