| Номер в госреестре | 68441-17 |
| Наименование СИ | Системы измерительные газоаналитические |
| Обозначение типа СИ | RAE Systems мод. Meshguard |
| Изготовитель | "RAE Systems Inc.", США, завод-изготовитель "RAE Systems (Shanghai) Inc.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные газоаналитические RAE Systems модели Meshguard (RAE Systems и RAE Systems by Honeywell являются зарегистрированными марками Honeywell International Inc.) (далее - системы) предназначены для непрерывных автоматических измерений довзрывоопасной концентрации горючих газов и их смесей, объемной доли кислорода и концентрации токсичных газов в воздухе рабочей зоны, и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Принцип действия систем основан на физических методах анализа:
- электрохимический при измерении O2, H2S, СО, КН3, d2, SО2;
- термокаталитический при измерении СН4;
- инфракрасный при измерении СО2, СН4.
Системы представляют собой автоматические стационарные многоканальные приборы непрерывного действия и состоят из следующих компонентов:
1) Контроллера FMC2000 в корпусе из нержавеющей стали. В состав контроллера входят: блок питания, плата контроллера, плата расширения для газоанализаторов (по заказу), платы измерительных каналов, платы релейных выходов, батарея резервного электропитания, черно-белый графический ЖК-дисплей с подсветкой, клавиатура, устройство звуковой и световой сигнализации, SD-карта для хранения измерительной информации. Блок питания обеспечивает электрическое питание контроллера и 5 реле управления внешними устройствами, обработку и отображение измерительной информации до 32 измерительных каналов. Плата измерительного канала имеет 6 светодиодных индикаторов состояния: Power (питание), Fault (неисправность), Hi (верхний предел тревоги), Lo (нижний предел тревоги), Rx (получение данных от удаленного устройства), Tx (передача данных на удаленное устройство);
2) Газоанализаторов одноканальных Meshguard (название модели может включать аббревиатуру «EC» или формулу измеряемого газа "H2S, CO, NH3, Cl2, SO2, O2"), Meshguard LEL, Meshguard LEL IR, Meshguard CO2 IR.
Газоанализаторы Meshguard предназначены для измерений и передачи информации о концентрациях токсичных газов (H2S, CO, NH3, Cl2, SO2) и кислорода (O2). Измеряемый газ указан на лицевой панели газоанализатора, например, Meshguard СО (для измерения СО). Принцип действия - электрохимический, основан на возникновении электрического тока между катодом и анодом, пропорционального концентрации определяемого компонента.
Газоанализаторы Meshguard LEL предназначены для измерений и передачи информации о концентрациях горючих газов (СН4). Принцип действия - термокаталитический, основан на тепловом эффекте, возникающем при сгорании горючих газов на каталитически активном элементе сенсора.
Газоанализаторы Meshguard LEL IR предназначены для измерений и передачи информации о концентрациях горючих газов (СН4). Принцип действия - инфракрасный, основан на поглощении ИК-излучения определяемым компонентом.
Газоанализаторы Meshguard CO2 IR предназначены для измерений и передачи информации о концентрациях диоксида углерода (CO2). Принцип действия - инфракрасный, основан на поглощении ИК-излучения определяемым компонентом.
Передача измерительной информации между газоанализаторами и контроллером осуществляется по радиоканалу. В состав системы могут входить дополнительные устройства беспроводной инфраструктуры:
- маршрутизатор Meshrouter для расширения зоны охвата системы и оптимального размещения газоанализаторов;
- диспетчер сети Echoview для контроля состояния газоанализаторов;
- считывающее устройство RadiantReader для связи с ПК с установленным ПО ProRAEGuardian;
- маршрутизатор RAEPoint для связи с сигнальной панелью FA200.
Степень защиты оболочек от проникновения пыли и воды IP 65 для газоанализаторов и IP 54 для контроллера FMC2000 по ГОСТ 14254-2015.

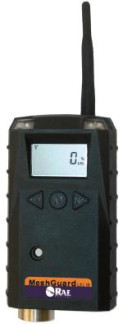

Общий вид газоанализаторов и контроллера, схемы пломбировки от несанкционированного доступа представлены на рисунках 1 -5.
i
Идентификационные данные встроенного программного обеспечения газоанализаторов и контроллера указаны в таблицах 1-3.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов
| Meshguard, Meshguard LEL, Meshguard CO2 IR | |
| Идентификационные данные (признаки) | Значение |
| Г азоанализаторы | Meshguard, Meshguard LEL, Meshguard CO2 IR |
| Идентификационное наименование ПО | Meshguard firmware |
| Номер версии (идентификационный номер ПО) | не ниже 3.3 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Идентификационные данные программного обеспечения газоанализаторов
| Meshguard LEL IR | |
| Идентификационные данные (признаки) | Значение |
| Г азоанализаторы | Meshguard LEL IR |
| Идентификационное наименование ПО | Meshguard firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.9 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3 - Идентификационные данные программного обеспечения контроллера
| Идентификационные данные (признаки) | Значение |
| Контроллер | FMC2000 |
| Идентификационное наименование ПО | FMC2000 firmware |
| Номер версии (идентификационный номер ПО) | не ниже 3.14 |
| Цифровой идентификатор ПО | отсутствует |
Защита программного обеспечения газоанализаторов и контроллера от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Метрологические характеристики систем приведены в таблицах 4-7, технические характеристики приведены в таблице 8.
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности для измерительного канала электрохимического типа_
| Определяемый компонент | Диапазон показаний, % (млн-1) | Диапазон измерений объемной доли, % (млн-1) | Пределы допускаемой основной погрешности, % | |
| приведенной к верхнему значению диапазона измерений | относительной | |||
| Кислород (O2) | от 0 до 25 % | от 0 до 10 % включ. | ±5 | - |
| св. 10 до 25 % | - | ±5 | ||
| Сероводород (H2S) | от 0 до 100 млн | от 0 до 7 млн-1 включ. | ±20 | - |
| св. 7 до 100 млн-1 | - | ±20 | ||
| Углерода оксид (CO) | от 0 до 2000 млн-1 | от 0 до 100 млн-1 включ. | ±10 | - |
| св. 100 до 2000 млн-1 | - | ±10 | ||
| Определяемый | Диапазон | Диапазон измерений | Пределы допускаемой | |
| компонент | показаний, | объемной доли, | основной погрешности, % | |
| % (млн-1) | % (млн-1) | приведенной к верхнему значению диапазона измерений | относительной | |
| Аммиак | от 0 до 100 млн | от 0 до 28 млн-1 включ. | ±15 | - |
| (NH3) | св. 28 до 100 млн-1 | - | ±15 | |
| Хлор | от 0 до 10 млн | от 0 до 1 млн-1 включ. | ±20 | - |
| (Cl2) | св. 1 до 10 млн-1 | - | ±20 | |
| от 0 до 20 млн | от 0 до 3 млн-1 включ. | ±20 | - | |
| Серы диоксид | св. 3 до 20 млн-1 | - | ±20 | |
| (SO2) | от 0 до 100 млн | от 0 до 20 млн-1 включ. | ±10 | - |
| св. 20 до 100 млн-1 | - | ±10 | ||
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности для измерительного канала горючих компонентов термокаталитического типа_
| Определяемый компонент | Диапазон показаний, % НКПР | Диапазон измерений, % НКПР | Пределы допускаемой основной абсолютной погрешности, % НКПР |
| Горючие газы (поверочный компонент метан) | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 |
Таблица 6 - Диапазоны измерений и пределы допускаемой основной погрешности для измерительного канала инфракрасного типа_
| Определяемый компонент | Диапазон показаний, % (% НКПР) | Диапазон измерений, % (% НКПР) | Пределы допускаемой основной погрешности, % (% НКПР) | |
| абсолютной | относительной | |||
| Горючие газы(повероч- ный компонент метан) | от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР | |
| Углерода диоксид (CO2) | от 0 до 5 % | от 0 до 0,5 % включ. | ±0,1 % | - |
| св. 0,5 до 5 % | - | ±20 | ||
| от 0 до 100 % | от 0 до 0,5 % включ. | ±0,1 % | - | |
| св. 0,5 до 100 % | - | ±20 | ||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний измерительного канала, в долях от пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур, на каждые 10 oC, в долях от пределов допускаемой основной погрешности | 0,3 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения | 0,5 |
| относительной влажности окружающей среды от нормальной, на каждые | |
| 10 %, в долях от пределов допускаемой основной погрешности | |
| Изменения выходных сигналов за 24 ч непрерывной работы, в долях от | 0,5 |
| пределов допускаемой основной погрешности | |
| Время установления показаний T0,9, с, не более | |
| - для измерительного канала горючих компонентов | |
| термокаталитического типа (по метану) | 20 |
| - для измерительного канала горючих компонентов инфракрасного | |
| типа (по метану) | 30 |
| - для измерительного канала CO2 инфракрасного типа | 60 |
| - для измерительного канала кислорода O2 | 10 |
| - для измерительного канала H2S, CO, Cl2 | 30 |
| - для измерительного канала SO2, NH3 | 60 |
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - контроллер FMC2000 | |
| - напряжение переменного тока, В | от 85 до 264 |
| - частота переменного тока, Гц | 50±1 |
| - газоанализатор Meshguard | 3,6 В литиевая батарея |
| - газоанализатор Meshguard LEL, Meshguard LEL IR, | 3,6 В литиевая батарея или |
| Meshguard CO2 IR | 3,6 внешняя аккумуляторная |
| батарея PowerPak | |
| Потребляемая мощность, В-А, не более | |
| - контроллер FMC2000 | 75 |
| Выходной сигнал: | |
| - цифровой | RS 485, RS 232 |
| Габаритные размеры, мм, не более: | |
| - газоанализатор Meshguard, Meshguard LEL, Meshguard LEL | |
| IR, Meshguard CO2 IR: | |
| - длина | 265 |
| - ширина | 95 |
| - высота | 55 |
| - контроллер FMC2000: | |
| - длина | 400 |
| - ширина | 240 |
| - высота | 93 |
| Масса, кг, не более: | |
| - газоанализатор Meshguard, Meshguard LEL, Meshguard LEL | 0,6 |
| IR, Meshguard CO2 IR | |
| - контроллер FMC2000 | 6,5 |
| Средняя наработка на отказ, ч | 36 000 |
| Средний срок службы, лет, не менее | 15 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - газоанализаторы Meshguard | |
| »-» o/"4 - температура окружающей среды, C | от -40 до +50 |
| - относительная влажность воздуха, %, не более | 95 (без конденсации) |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - газоанализаторы Meshguard LEL | от -40 до +50 |
| - температура окружающей среды, C | 90 (без конденсации) |
| - относительная влажность воздуха, %, не более | от 84,0 до 106,7 |
| - атмосферное давление, кПа | |
| - газоанализаторы Meshguard LEL IR | от -20 (-40) 1) до +50 |
| »-» o/"4 - температура окружающей среды, C | 95 (без конденсации) |
| - относительная влажность воздуха, %, не более | от 84,0 до 106,7 |
| - атмосферное давление, кПа | |
| - газоанализатор Meshguard CO2 IR | от -20 до +50 |
| - температура окружающей среды, C | 95 (без конденсации) |
| - относительная влажность воздуха, %, не более | от 84,0 до 106,7 |
| - атмосферное давление, кПа | |
| - контроллер FMC2000 | от -20 до +55 |
| - температура окружающей среды, C | 95 (без конденсации) |
| - относительная влажность воздуха, %, не более | от 84,0 до 106,7 |
| - атмосферное давление, кПа | |
| Время зарядки, час, не более | |
| - контроллер FMC2000 | 8 |
| Время работы | |
| - контроллер FMC2000 после полной зарядки | 15 часов |
| - газоанализатор Meshguard в стандартном режиме | 6 мес |
| - газоанализатор Meshguard в режиме маршрутизатора | 10 дней |
| - газоанализатор Meshguard LEL IR в стандартном режиме | 2(4) 1) мес |
| - газоанализатор Meshguard LEL в режиме маршрутизатора | 10 д (1,5 ме с) 1) |
| - газоанализатор Meshguard CO2 IR в стандартном режиме | (80 дней) ^ |
| - газоанализатор Meshguard CO2 IR в режиме | (40 дней) 1) |
| маршрутизатора | |
| Срок службы сенсоров, месяцев, не менее | |
| - для электрохимического при измерении объемной доли | 12 |
| №; | 24 |
| - для электрохимического при измерении объемной доли | |
| O2, H2S, СО, а2, SО2; | 24 |
| - термокаталитического при измерении СН4; | 24 |
| - инфракрасного при измерении СН4; | 60 |
| - инфракрасного при измерении СО2 | |
| Маркировка взрывозащиты | |
| - для газоанализаторов Meshguard, Meshguard LEL; | РО Ex ia I Ma X |
| 0Ex ia IIC T4 GaX | |
| - для газоанализаторов Meshguard LEL IR, Meshguard CO2 | РB Ex d ia I Mb X |
| IR | 1Ex d ia IIC T4 GbX |
| Примечание: | |
| ) данные для работы от внешней аккумуляторной батареи PowerPak. | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллер | FMC2000 | |
| Газоанализатор | Meshguard, Meshguard LEL, Meshguard LEL IR, Meshguard CO2 IR | по заказу |
| Паспорт | ПС | 1 |
| Руководство по эксплуатации | РЭ | 1 |
| Методика поверки | МП 12-221-2017 | 1 |
| Фитинги для подключения | - | 1 |
| Компакт-диск с программным обеспечением | - | 1 |
| Инструмент | - | 1 |
| Калибровочная насадка | - | 1 |
| Светозвуковой извещатель FA200 | - | по заказу |
| Внешний блок питания PowerPak | - | по заказу |
| Держатель для газоанализатора | - | по заказу |
| Маршрутизатор Meshrouter | - | по заказу |
| Диспетчер сети Echoview | - | по заказу |
| Считывающее устройство RadiantReader | - | по заказу |
| Маршрутизатор RAEPoint | - | по заказу |
осуществляется по документу МП 12-221-2017 «ГСИ. Системы измерительные газоаналитические RAE Systems модели Meshguard», утвержденному ФГУП «УНИИМ» 13 июня 2017 г.
Основные средства поверки:
- ГСО 10597-2015 (метан-азот), ГСО 10241-2013 (диоксид углерода-азот), ГСО 10597-2015 (кислород-азот), ГСО 10597-2015 (сероводород-азот), ГСО 10597-2015 (оксид углерода-азот), ГСО 10597-2015 (аммиак-азот), ГСО 10372-2013 (хлор-азот), ГСО 10597-2015 (диоксид серы-азот);
- генератор газовых смесей ГГС-03-03 - эталон единицы содержания компонентов в газовых средах 1 разряда по ГОСТ 8.578-2014 в диапазоне значений от 110-6 до 10 % (регистрационный номер 46598-11);
- источник микропотоков ИМ08-М-Г1 (регистрационный номер 15075-09);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования
Техническая документация фирмы «RAE Systems, Inc», США
