| Номер в госреестре | 68443-17 |
| Наименование СИ | Установка для измерений линейных и угловых перемещений |
| Обозначение типа СИ | УЛУП-1 |
| Изготовитель | ООО "СКБ электротехнического приборостроения", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерений линейных и угловых перемещений УЛУП-1 (далее -установка) предназначена для измерений линейных и угловых перемещений.
Принцип действия блока линейных перемещений основан на преобразовании фотоэлектрическим методом взаимного перемещения шкалы растровой и головки считывающей в последовательность импульсов. Для определения направления перемещения в блоке линейных перемещений установлено два канала, импульсы которых сдвинуты относительно друг друга. Направление перемещения определяется путем анализа поступления переднего/заднего фронта импульса. Численное значение величины перемещения определяется счетчиком импульсов.
Принцип действия блока угловых перемещений основан на регистрации относительной величины прошедшего через растровое сопряжение потока оптического излучателя как координатно-периодической функции взаимного углового положения регуляторного растра шкалы и растров окон анализатора двух кинематически связанных функциональных звеньев: радиальной растровой шкалы (лимба), жестко связанной с валом преобразователя, и растрового анализатора - неподвижного считывающего узла.
Устройство цифровой индикации осуществляет обработку полученной с оптоэлектронных растровых преобразователей (линейных или угловых перемещений) и выдачу информации о перемещении в виде цифрового кода на цифровом индикаторе.
В состав прибора входят:
- блок измерений линейных перемещений БЛП-1 (рисунок 1);

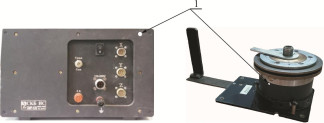

- блок измерений угловых перемещений БУП-1 (рисунок 2);
- устройство цифровой идентификации (рисунок 3);
- кабели соединения блоков.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений, мм | от 1 до 1000 |
| Пределы допускаемой основной абсолютной погрешности измерений, мм | ±0,05 |
| Диапазон измерений угловых перемещений, ° | от 0 до 360 хп, где n - число полных оборотов оси блока |
| Пределы допускаемой основной абсолютной погрешности измерений, ° | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В: | |
| блока измерения линейных перемещений | от +4,7 до +5,3 |
| блока измерения угловых перемещений | от +4,7 до +5,3 |
| устройства цифровой индикации | от 85 до 264 (от 47 до 440 Гц) |
| Габаритные размеры, мм: | |
| блока измерения линейных перемещений | 1540x190x140 |
| блока измерения угловых перемещений | 268x112x11 |
| устройства цифровой индикации | 260x160x70 |
| Масса установки, кг, не более: | |
| блока измерения линейных перемещений | 170 |
| блока измерения угловых перемещений | 3 |
| устройства цифровой индикации | 2 |
| Срок эксплуатации, лет | 15 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 90 |
наносится на титульный лист формуляра печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Блок измерения линейных перемещений БЛП-1 | К 024.00.00.000 | 1 |
| Блок измерения угловых перемещений БУП-1 | К 025.00.00.000 | 1 |
| Устройство цифровой индикации УЦИ ЛИР-530 | - | 1 |
| Установка для измерения линейных и угловых перемещений УЛУП-1. Руководство по эксплуатации | К 144.00.00.000 РЭ | 1 |
| Установка для измерения линейных и угловых перемещений УЛУП-1. Формуляр | К 144.00.00.000 ФО | 1 |
| Установка для измерения линейных и угловых перемещений УЛУП-1. Методика поверки | К144.00.00.000 МП | 1 |
осуществляется по документу К144.00.00.000 МП «Установка для измерений линейных и угловых перемещений УЛУП-1. Методика поверки», утвержденному ВСФ ФГУП «ВНИИФТРИ» 20 мая 2017 г.
Основные средства поверки:
Теодолит ЗТ5КП (регистрационный номер 19762-00);
Меры длины концевые плоскопараллельные КТ2 по ГОСТ 9038-90. Набор до 100 мм (регистрационный номер 38376-13);
Меры длины концевые плоскопараллельные КТ2 по ГОСТ 9038-90. Набор до 1000 мм (регистрационный номер 37335-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических установки с требуемой точностью.
Знак поверки наносится в виде наклейки на лицевую панель устройства цифровой индикации ЛИР-530 и в свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Г осударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 22 от 19 января 2016 г.
ТУ 26.51.66-144-41770454-2017 Установка для измерений линейных и угловых перемещений УЛУП-1. Технические условия
