| Номер в госреестре | 68444-17 |
| Наименование СИ | Регистраторы безбумажные |
| Обозначение типа СИ | Memograph M RSG45 |
| Изготовитель | Endress+Hauser Wetzer GmbH+Co.KG, Германия Производственные площадки: Endress+Hauser Wetzer GmbH+Co.KG, Германия; Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай; Endress+Hauser Wetzer (India) Private Limited, Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы безбумажные Memograph M RSG45 предназначены для измерений и регистрации унифицированных выходных аналоговых сигналов в виде силы и напряжения постоянного электрического тока, сигналов термопар и термопреобразователей сопротивления от первичных измерительных преобразователей, их преобразований в значения физических величин, характеризующих параметры технологических процессов, вычисления массы и тепловой энергии перегретого пара, а также выдачи сигналов управления и передачи результатов измерений и вычислений в системы более высокого уровня.
Регистраторы безбумажные Memograph M RSG45 (далее - регистраторы) представляют собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. Опционально регистратор может иметь сенсорный экран. С обратной стороны корпуса регистратора расположены колодки для подключения электропитания, входных и выходных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232 и USB-устройств. На передней панели регистратора также имеются разъемы для подключения USB-устройств и SD-карты.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменений входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш. Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Регистраторы осуществляют:
- измерение и регистрацию сигналов от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четырехпроводной схеме;
- измерение и регистрацию сигналов от термопар (ТП) с компенсацией температуры «холодных спаев»;
- измерение и регистрацию сигналов силы и напряжения постоянного тока, частотных и частотно-импульсных сигналов от первичных преобразователей;
- регистрацию цифровых сигналов от датчиков по протоколу HART;
- выдачу аналоговых или импульсных сигналов;
- позиционное регулирование;
- регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифрового входа и системных сообщений;
- представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
- вычисление плотности и энтальпии перегретого пара, энтальпии воды;
- вычисление массы и тепловой энергии перегретого пара в однотрубных и закрытых системах парового теплоснабжения при применении объемных преобразователей расхода;
- сохранение в архиве сообщений об ошибках и изменений в настройках прибора;
- реагирование на внешние события посредством использования цифровых входов;
- обмен данными с ПК по интерфейсам RS-232/ RS-485, USB и Ethernet.
Регистратор может выпускаться в щитовом, полевом или настольном исполнениях.

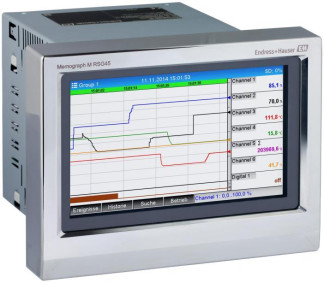

Щитовое исполнение может быть с навигатором и функциональными клавишами на передней панели (рисунок 1 а) или с сенсорным экраном (рисунок 1 б). Фотография задней панели представлена на рисунке 2. Место пломбировки регистратора приведено на рисунке 3.
а) б)
Программное обеспечение (ПО) регистратора состоит из двух частей: Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software -метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии ПО имеет структуру x.y.z, где: x - идентификационный номер Firmware;
y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing) - не влияет на функциональность и метрологические характеристики регистратора.
Наименование ПО отображается на дисплее регистратора при его включении (как неактивное, не подлежащее изменению).
Для предотвращения несанкционированного доступа к настройкам регистратора предусмотрена защита паролем.
| Таблица 1 - Идентификационные данные ПО регист | ратора | |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ENUxxxA | |
| Номер версии (идентификационный номер ПО) | v. 2.yy.zz | |
| Цифровой идентификатор ПО | нет | доступа для отображения |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики регистраторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики входных и выходных сигналов регистраторов
| Тип сигнала | Диапазон измерений/воспроизведений аналоговых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности на 1 °С |
| Входные сигналы силы постоянного тока 1) | от 0 до 20 мА * от 4 до 20 мА * от 0 до 5 мА от -20 до 20 мА | ±0,1 % от диапазона измерений | ±0,01 % от диапазона измерений |
| Входные сигналы напряжения постоянного тока 1) | от -150 до +150 мВ от 0 до 1 В * от -1 до +1 В от 0 до 5 В от 1 до 5 В * от 0 до 10 В * от -10 до +10 В от -30 до +30 В | ||
| Входные частотноимпульсные сигналы 2) | от 0 до 100 Гц от 0,1 вкл. до 12,5 кГц | ±0,02 % от измеренного значения (при f <100 Гц) ±0,01 % от измеренного значения (при f >100 Гц) | ±0,01 % от измеренного значения |
| Входные сигналы от ТП ) | J: от -100 до +1200 °С | ±0,1 % от диапазона измерений | ±0,01 % от диапазона измерений |
| К: от -130 до +1300 °С | |||
| Тот -200 до +400 °С | |||
| N:от -100 до +1300°С | |||
| L: от -100 до +800 °С | |||
| В: от +600 до +1820 °С | ±0,15 % от диапазона измерений | ||
| S, R: от +100 до +1768 °С | |||
| Pt50 (а = 0,00385 °С-1), 50П (а = 0,00391 °С-1): от -200 до +1100°С |
| Тип сигнала | Диапазон измерений/воспроизведений аналоговых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности на 1 °С |
| Входные сигналы от ТС 4) | Pt100, Pt500 (а=0,00385 °С-1), 100П, 500П (а=0,00391 °С-1): от -200 до +850 °С | ±0,1 % от диапазона измерений | ±0,01 % от диапазона измерений |
| Pt1000 (а=0,00385 °С-1), 1000П (а=0,00391 °С-1): от -200 до +600 °С | |||
| 50М, 100М (а=0,00428 °С-1): от -180 до +200 °С | ±0,2 % от диапазона измерений | ±0,02 % от диапазона измерений | |
| Pt50 (а = 0,00385 °С-1), 50П (а = 0,00391 °С-1): от -200 до +1100°С | |||
| Выходные сигналы силы постоянного тока | от 0 до 20 мА от 4 до 20 мА | ±0,1 % от верхнего значения диапазона воспроизведений | ±0,015 % от верхнего значения диапазона воспроизведений |
| Примечания: 1 Для диапазонов, отмеченных «*», возможна функция корнеизвлечения (в точке «0» не проверяется); 2 Длительность импульса, мкс, не менее 40; 3 Для входных сигналов от ТП в скобках указан нормируемый диапазон измерений. Погрешность указана без учета погрешности канала компенсации температуры «холодного спая». Пределы допускаемой абсолютной погрешности канала компенсации температуры «холодного спая» ±2 °С. В качестве термочувствительного элемента для измерения температуры «холодного спая» применяется встроенный термопреобразователь сопротивления Pt100; 4 Значение погрешности приведено для 4-х проводной схемы подключения. Пределы абсолютной дополнительной погрешности: - при трехпроводной схеме подключения ±0,8 °С; - при двухпроводной схеме подключения ±1,5 °С. | |||
Таблица 3 - Метрологические характеристики регистраторов в режиме вычислений
| Наименование характеристики | Значение |
| Диапазон температур перегретого пара, °С | от +100 до +800 |
| Диапазон температур воды, °С | от +1 до +100 |
| Диапазон абсолютного давления перегретого пара, МПа | от 0,1 до 100 |
| Пределы допускаемой относительной погрешности преобразований сигналов от первичных преобразователей в значение тепловой энергии перегретого пара в однотрубных и закрытых системах парового теплоснабжения в зависимости от настроек регистраторов, % | ±0,5; ±1; ±1,5 |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,01 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - блок питания низкого напряжения: - напряжение переменного тока, В - частота переменного тока, Гц - блок питания сверхнизкого напряжения: - напряжение постоянного или переменного тока, В - частота переменного тока, Гц | от 100 до 230 от 50 до 60 24+з,б -2,4 от 50 до 60 |
| Потребляемая мощность, В А, не более | 40 |
| Габаритные размеры, мм, не более: | |
| - щитовое исполнение | |
| - высота | 196 |
| - ширина | 141,2 |
| - глубина | 150 |
| - полевое исполнение | |
| - высота | 320 |
| - ширина | 254 |
| - глубина | 320 |
| - настольное исполнение | |
| - высота | 293 |
| - ширина | 213 |
| - глубина | 188 |
| Масса, кг, не более: | |
| - щитовое исполнение | 3,2 |
| - полевое исполнение | 7,2 |
| - настольное исполнение | 5,5 |
| Нормальная область значений температуры окружающего воздуха, °С | от +20 до +30 |
| Рабочие условия применения: | |
| - рабочая область значений температуры окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность воздуха (без конденсации влаги), %, не более; | 85 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Количество входных каналов: | |
| - силы постоянного тока | 20 |
| - напряжения постоянного тока | 20 |
| - с сигналами от термопреобразователей сопротивления | 20 |
| - с сигналами от термопар | 20 |
| - частотно-импульсных | 20 |
| - импульсных | 20 |
| - от датчиков HART | 20 |
| Количество выходных каналов: | |
| - силы постоянного тока | 2 |
| - импульсных | 2 |
| - дискретных | 14 |
| - релейных | 12 |
| Назначенный срок службы, лет, не менее | 20 |
наносится на корпус регистратора методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность регистраторов
| Наименование | Обозначение | Кол-во | Примечание |
| Регистратор безбумажный | Memograph М RSG45 | 1 | С клеммами, согласно заказу |
| Крепежные зажимы | - | 2 | |
| Интерфейсный кабель USB (длина 1,5 м) | - | 1 | |
| Дополнительная SD - карта (не вставлена в прибор, но входит в комплект поставки) | - | 1 | по заказу |
| Компакт-диск с сервисной программой MS20 | - | 1 | |
| Вспомогательные принадлежности: - SD карта памяти 1 ГБ (71213190) - аксессуары RXU10 - доп. модули XPR0011, XPR0013 - программное обеспечение XPR0012, RXO20 - части корпуса 71035180, 71035192 - клеммники 71037350, 71037351, 71037363 - винтовые зажимы 71037408, 71037410, 71037411 | - | - | по заказу |
| Руководство по эксплуатации на бумажном носителе или на компакт-диске | - | 1 | |
| Методика поверки | МП 201-004-2017 | 1 | |
| Паспорт | - | 1 |
осуществляется по документу МП 201-004-2017 «Регистраторы безбумажные Memograph M RSG45. Методика поверки», утверждённому ФГУП «ВНИИМС» 30.05.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-7, регистрационный номер Федерального информационного фонда по обеспечению единства измерений (регистрационный №) 22125-01;
- мультиметр цифровой прецизионный Fluke 8508А, регистрационный № 25984-14;
- магазин сопротивления измерительный МСР-60М, регистрационный № 2751-71;
- генератор сигналов произвольной формы 33250А, регистрационный № 52150-12;
- радиочасы МИР РЧ-02, регистрационный № 46656-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Также возможно нанесение знака поверки на корпус регистратора (фронтальная панель) и/или в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регистраторам безбумажным Memograph M RSG45
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
| Зарегистрировано поверок | 138 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
