| Номер в госреестре | 68445-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | SevenCompact |
| Изготовитель | "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости SevenCompact (далее - анализаторы) предназначены для измерений рН, ЭДС, удельной электрической проводимости (УЭП) и содержания ионов в различных жидких средах с одновременным измерением температуры.
Принцип действия анализаторов при измерении рН и содержания ионов основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов). Измерение УЭП основано на измерении сопротивления между электродами в первичном преобразователе (датчике УЭП).
Анализаторы состоят из первичного и вторичного преобразователей. Вторичный преобразователь выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой, выпускается в четырех модификациях: SevenCompact S210, SevenCompact S220, SevenCompact S230, SevenCompact S213.
Результаты анализа выводятся на дисплей и могут быть через интерфейсы RS 232, USB А и USB В переданы на персональный компьютер, принтер и другие периферийные устройства.
Назначение модификаций анализаторов приведено в таблице 1.
Общий вид анализаторов, места нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Модификации анализаторов жидкости SevenCompact
| Назначение | SevenCompact S210 | SevenCompact S220 | SevenCompact S230 | SevenCompact S213 |
| Измерение рН | + | + | - | + |
| ЭДС | + | + | - | + |
| Температура | + | + | + | + |
| Измерение УЭП | + | + | ||
| Измерение содержания ионов | + |
знак поверки а) б)

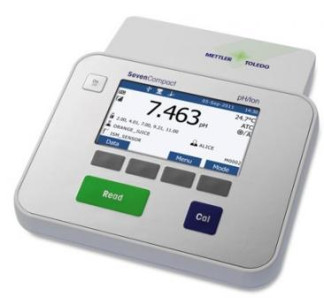

Рисунок 1 - Внешний вид анализаторов жидкости SevenCompact
а) вид спереди, б) вид сбоку. Место нанесения знака поверки обозначено стрелкой.
Пломбирование анализаторов жидкости SevenCompact не предусмотрено.
Программное обеспечение (ПО) анализаторов состоит из следующих частей:
1) Встроенное программное обеспечение «SevenCompact», специально разработанное для решения задач управления анализаторами, считывания и сохранения результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчики ISM модуля памяти.
2) Встроенное программное обеспечение датчиков типа ISM «InLab ISM» для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти.
Уровень защиты ПО - «высокий» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для ПО SevenCompact | Значение для ПО InLab ISM |
| Идентификационное наименование ПО | ХХХХv100.bin | ISM.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.00.00 | не ниже 1.1 |
| Цифровой идентификатор ПО | - | - |
| Примечание - В идентификационном наименовании ПО SevenCompact обозначена модификация анализатора из числа: S210, S220, S230, S213 (в таблице обозначена ХХХХ). | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| SevenCompact S210 | SevenCompact S220 | SevenCompact S230 | SevenCompact S213 | |
| Диапазон показаний: | ||||
| - pH | от -2 до 20 | от -2 до 20 | - | от -2 до 20 |
| - содержание ионов, г/дм3 | - | от 10-9 до 100 | - | - |
| - УЭП, См/м | - | - | от 10-7 до 30 | от 10-7 до 30 |
| - температура, °С | от - 30 до +130 | от -30 до +130 | от -30 до +130 | от -30 до +130 |
| Диапазон измерений: | ||||
| - pH | от 1 до 14 | от 1 до 14 | - | от 1 до 14 |
| - содержание ионов, г/дм3 | - | от 0,001 до 1 | - | - |
| - ЭДС, мВ | -2000 до +2000 | -2000 до +2000 | - | -2000 до +2000 |
| - УЭП, См/м | - | - | от 10-4 до 30 | от 10-4 до 30 |
| - температура, °С | от - 5 до +130 | от - 5 до +130 | от - 5 до +130 | от - 5 до +130 |
| Пределы допускаемой абсолютной | ||||
| погрешности измерений ЭДС | ±2 | ±2 | - | ±2 |
| вторичным преобразователем, мВ | ||||
| Пределы допускаемой абсолютной | ||||
| погрешности | ||||
| анализатора | ||||
| при измерении: | ||||
| - pH | ±0,05 | ±0,05 | - | ±0,5 |
| - температуры, °С | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Пределы допускаемой | ||||
| относительной | ||||
| погрешности | ||||
| анализатора | ||||
| при измерении: - УЭП, % | - | - | ±5 | ±5 |
| - содержание ионов, % | - | ±5 | - | - |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 2,5 |
| Габаритные размеры вторичного преобразователя, мм, не более | 204 |
| - длина | 174 |
| - ширина | 74 |
| - высота | |
| Масса вторичного преобразователя, кг, не более | 0,89 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность при +30 °С, %, | от 5 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 5 |
наносится на анализатор методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Количество |
| Анализатор жидкости SevenCompact | 1 шт. |
| Защитный чехол | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Штатив для электродов uPlaceTM | 1 шт. |
| Руководство по эксплуатации на русском языке | 1 экз. |
| Методика поверки МП 83-241-2017 | 1 экз. |
Дополнительные принадлежности и аксессуары поставляются по заказу. Перечень дополнительных принадлежностей приведен в таблице 5.
Таблица 5 - Дополнительные принадлежности и аксессуары по требованию заказчика_
_Наименование_
Адаптер для передачи данных H^RS232_
Адаптер для передачи данных Щ.-Ц^В_
Принтер (RS-P25, RS-P26, RS-P28, USB-P25)_
Кабель RS232 к компьютеру (принтеру)_ _Наименование_
Электроды:
1.Комбинированные рН-электроды серии Inlab
InLab® Routine, InLab® Routine Pro, InLab® Routine Pt1000, InLab® Routine Pro-ISM,
InLab® Routine Go-ISM, InLab® Max Pro-ISM, InLab® Science, InLab® Science Pro-ISM,
InLab® Versatile Pro, InLab® Expert, InLab® Expert Pro, InLab® Expert DIN, InLab® Expert NTC30, InLab® Expert Pt1000, InLab® Expert Pro-ISM, InLab® Expert Pro-2m-ISM, InLab® Expert Go, InLab® Expert Go-ISM, InLab® Expert Go-5m-ISM, InLab® Expert Go-10m-ISM, InLab® Power, InLab® Power Pro-ISM, InLab® Easy, InLab® Easy BNC, InLab® Ultra Micro-ISM, InLab® Micro, InLab® Micro Pro-ISM, InLab® Semi-Micro, InLab® Nano, InLab® NMR, InLab® Flex-Micro, InLab® Solids, InLab® Solids Pro-ISM, InLab® Solids Go-ISM, InLab® Viscous, InLab® Viscous Pro-ISM, InLab® Dairy, InLab® Surface, InLab® Surface Pro-ISM, InLab® Pure, InLab® Pure Pro-ISM, InLab® Cool, InLab® Cool Pro-ISM, InLab® Water Go, InLab® Hydrofluoric, InLab® Reach 225, InLab® Reach 425, InLab® Reach Pro-225, InLab® Reach Pro-425, InLab® Reach Pt1000-225, InLab® Reach Pt1000-425, InLab® Semi-Micro-L, InLab® Smart Pro-ISM, InLab® Flow
2. Измерительные рН-электроды серии Inlab InLab® Mono, InLab® Mono Plus
3. Электроды сравнения
InLab® Reference, InLab® Reference-Plus, InLab® Reference-Flow
4. Комбинированные ОВП-электроды
InLab® Redox, InLab® Redox-L, InLab® Redox Flow, InLab® Redox Micro, InLab® Redox Au, InLab® Redox Ag
5. ОВП-электроды
InLab® Redox Pt805, InLab® Redox Ag850, InLab® Redox Ag805
6. Комбинированные ионоселективные электроды PerfectIon Ag+/S2-, Ca2+, Cl-, Cu2+, F-, I-, K+, Na+, NO3-, Pb2+
7. Ионоселективные электроды DX337-Ba2+, DX280-Br-, DX240-Ca2+, DX312-Cd2+, DX235-Cl-, DX264-Cu2+, DX219-F-, DX327-I-, DX239-K+, DX207-Li+, DX223-Na+, DX218-NH4+,
DX262-NO3-, DX407-Pb2+, DX232-S2-/Ag+,DX258-SCN-_
Кондуктометрические датчики
InLab® 731, InLab® 731-2m, InLab® 731-ISM, InLab® 731-ISM-2m, InLab® 738, InLab® 738-5m, InLab® 738-10m, InLab® 738-ISM, InLab® 738-ISM-5m, InLab® 738-ISM-10m, InLab® 741, InLab® 741-5m, InLab® 741-ISM, InLab® 742, InLab® 742 5m, InLab® 742 ISM, InLab® 742 ISM-5m, InLab® Trace, InLab® 710, InLab® 720, InLab® 725, InLab® 751-4mm, InLab®
752-6mm_
Электролиты для ионселективных электродов_
Температурные датчики NTC 30 кОМ, Pt1000_
Рекомендации по измерению рН, УЭП, содержанию ионов_
Сменные мембраны и мембранные наборы_
Подставка для держателя первичного преобразователя_
Проточная ячейка для электродов_
Магнитная мешалка
осуществляется по документу МП 83-241-2017 «ГСИ. Анализаторы жидкости SevenCompact. Методика поверки», утвержденному ФГУП «УНИИМ» 28 июня 2017 г.
Основные средства поверки:
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120;
- Государственный эталон единицы электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
- Государственный эталон 3-го разряда единицы электрического сопротивления по ГОСТ Р 8.764-2011;
- Имитатор электродной системы И-02 (регистрационный № 5517-76) со значением сопротивления, имитирующего внутреннее сопротивление измерительного электрода 500 и 1000 МОм, с пределом допускаемой относительной погрешности измерений ± 25 %;
- Государственный эталон единиц удельной электрической проводимости жидкостей 2-го разряда по ГОСТ 8.457-2000;
- стандартные образцы удельной электрической проводимости водных сред ГСО 7374-97 -ГСО 7378-97;
- стандартные образцы состава водных растворов катионов и анионов ГСО 9727-2010, ГСО 7970-2001, ГСО 7682-99, ГСО 7616-99, ГСО 2010-2002; ГСО 7789-2000, ГСО 9426-2009, ГСО 7473-98, ГСО 7775-2000, ГСО 7820-2000, ГСО 7878-2000, ГСО 7760-2000, ГСО 7619-99, ГСО 8065-94, ГСО 7472-98, ГСО 7780-2000, ГСО 7786-2000, ГСО 7958-2001;
- эталонные растворы удельной электрической проводимости по Р 50.2.021-2002;
- термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1 (регистрационный № 303-91);
- колбы мерные 1-го класса точности по ГОСТ 1770-74 (регистрационный № 4783-04);
- пипетки 1-го класса точности по ГОСТ 29169-91 (регистрационный № 7577-02). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки в виде наклейки наносится на анализатор в соответствии с рисунком 1 б.
приведены в эксплуатационной документации.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН ГОСТ Р 8.641-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)
ГОСТ 8.457-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия Техническая документация фирмы «Mettler-Toledo Instruments (Shanghai) Co. Ltd.», Китай.
| Зарегистрировано поверок | 4321 |
| Поверителей | 97 |
| Актуальность данных | 16.11.2024 |
