Спектрометры рентгенофлуоресцентные X-Supreme 8000 и X-Supreme 8000 ULS, 68450-17

Назначение

Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.

Описание

Принцип действия спектрометров основан на методе энергодисперсионного рентгенофлуоресцентного анализа.

Спектрометр состоит из источника рентгеновского излучения, устройства для установки и смены исследуемых образцов, приемника вторичного излучения, системы управления, регистрации и обработки данных и автоподатчика исследуемых образцов на 10 измерительных позиций.

В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (Umax=30 кВ, Imax=1 мА, максимальная мощность 3 В-А, материал анода -вольфрам, палладий или титан). В измерительном канале используется система первичных фильтров, кремниевый дрейфовый детектор (Silicon Drift Detector - SDD) с двухступенчатой системой охлаждения на элементах Пельтье. Также для увеличения чувствительности прибора к легким элементам используется продувка газообразным гелием.

Конструктивно спектрометры выполнен в виде настольного прибора с клавиатурой и цветным дисплеем. Отличия между X-Supreme 8000 и X-Supreme 8000 ULS заключаются в различных наборах фильтров первичного излучения. Управление спектрометром осуществляется от встроенного компьютера. Спектрометр оснащен встроенным жестким диском, USB и Ethernet портами. Обе модели имеют одинаковый внешний вид.

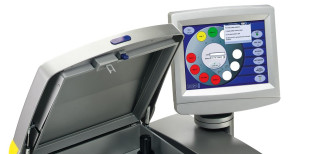

Общий вид спектрометров и место нанесения знака поверки показаны на рисунке 1.

Программное обеспечение

Спектрометры оснащены автономным программным обеспечением, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.

Все ПО является метрологически значимым и выполняет следующие функции:

-    управление прибором;

-    установка режимов работы прибора;

-    построение калибровочных зависимостей;

-    расчет содержания определяемого компонента;

-    обработка, хранение и передача результатов измерений;

-    проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 242-2107-2017 «Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» 20.04.2017 г.

Основные средства поверки:

Стандартный образец состава цинка ГСО 8743-2006 (индекс VSZ1-4).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

Знак поверки наносится на лицевую панель спектрометров как показано на рисунке 1 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Техническая документация фирмы «Oxford Instruments Analytical», Великобритания.
