| Номер в госреестре | 68451-17 |
| Наименование СИ | Наборы мер спектрального коэффициента диффузного отражения |
| Обозначение типа СИ | SRS |
| Изготовитель | "LABSPHERE, INC.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер спектрального коэффициента диффузного отражения SRS (далее по тексту -наборы мер) предназначены для воспроизведения спектрального коэффициента диффузного отражения (далее по тексту - СКДО) при геометрии падения/отражения излучения 8°/h.
Принцип действия набора мер основан на свойстве материала мер диффузно отражать падающее оптическое излучение и зависимости отраженного потока от состава материала, длины волны и геометрии падения/отражения излучения, характеризуемой спектральным коэффициентом диффузного отражения.
Набор состоит из двух мер, представляющих собой круглую плоскопараллельную пластину, закрепленную в пластиковый черный корпус с защитной завинчивающейся крышкой: -мера SRS-99-010 (белая) изготовлена из белого полимерного материала Spectralon; -мера SRS-50-010 (серая) изготовлена с добавлением поглощающего излучение черного наполнителя, снижающего значение СКДО.
Все меры помещают в ячейки футляра, конструкция которого предохраняет их от загрязнений и механических повреждений при хранении и транспортировки.

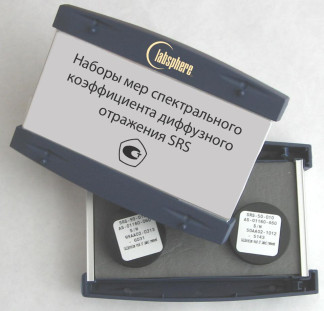

Общий вид наборов мер представлен на рисунке 1.
Место нанесения маркировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон СКДО* | |
| - мера SRS-99-010 | от 0,90 до 0,99 |
| - мера SRS-50-010 | от 0,40 до 0,70 |
| Пределы допускаемой абсолютной погрешности набора мер | |
| - в диапазоне длин волн от 0,25 до 0,40 мкм включ. | ±0,015 |
| - в диапазоне длин волн св. 0,40 до 0,86 мкм включ. | ±0,010 |
| - в диапазоне длин волн св. 0,86 до 2,50 мкм | ±0,025 |
| Действительные значения СКДО мер определяют в диапазоне длин волн от 0,25 до 2,50 мкм через каждые 0,05 мкм при поверке набора мер | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон длин волн, мкм | от 0,25 до 2,50 |
| Геометрия падения/отражения излучения | 8°/h |
| Диаметр рабочей поверхности меры, мм, не менее | 32 |
| Габаритные размеры, мм, не более | |
| - одной меры | 038x14 |
| - набора в футляре | 145x98x38 |
| Масса, г, не более | |
| - одной меры | 35 |
| - набора в футляре | 320 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, 0С | от +20 до +25 |
| - относительная влажность воздуха, %, не более | 70 |
| - атмосферное давление, кПа | от 94 до 106 |
наносится на титульный лист руководства по эксплуатации печатным методом и на этикетку футляра типографским способом.
Таблица 3
| Наименование | Количество |
| Набор мер спектрального коэффициента диффузного отражения SRS | 1 шт. |
| Футляр | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 027.М4-17 | 1 экз. |
осуществляется по документу МП 027.М4-17 «ГСИ. Наборы мер спектрального коэффициента диффузного отражения SRS. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «03» апреля 2017 г.
Основные средства поверки:
Г осударственный вторичный эталон единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,25 до 2,50 мкм по ГОСТ 8.557-2007
Основные метрологические характеристики: диапазон измерений СКДО от 0,01 до 0,99
суммарная стандартная неопределенность измерения СКДО при сличении с Государственным первичным эталоном ГЭТ 156-2015 при 10 независимых наблюдениях и доверительной вероятности Р = 0,95 не превышает:
- 0,010 в диапазоне длин волн от 0,25 до 0,40 мкм;
- 0,005 в диапазоне длин волн от 0,40 до 0,86 мкм;
- 0,020 в диапазоне длин волн от 0,86 до 2,50 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм»
Техническая документация фирмы «LABSPHERE, INC.», США
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
