| Номер в госреестре | 68454-17 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G (далее по тексту - системы), предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности или амплитудой импульсов, анализе структуры сигнала с заданной чувствительностью приемной части, а также измерения параметров оптических линий при тестировании цифровых трактов передачи информации плезиохронной (PDH) и синхронной цифровой иерархии (SDH), оптических транспортных сетей (OTN) и сетей передачи данных Ethernet на скоростях передачи до 112 Гбит/с.
Принцип действия систем основан на:
- воспроизведении опорной частоты встроенным задающим генератором и формировании на электрических или оптических выходах различных цифровых испытательных сигналов с заданными параметрами, включая частоту следования и структуру последовательностей сигналов, используемых при тестировании цифровых трактов передачи плезиохронной (PDH) и синхронной цифровой иерархии (SDH), оптических транспортных сетей (OTN) и сетей передачи данных Ethernet;
- логическом анализе структуры испытательных или рабочих цифровых сигналов, поступающих на оптический вход системы, что позволяет регистрировать и анализировать ошибки и аварийные сигналы в измерительном и рабочем структурированном сигнале. Результаты анализа (тестирования) отображаются на цифро-графическом диплее и сохраняются в энергонезависимой встроенной памяти;
Система представляет собой прибор, состоящий из базового блока (платформы), выполненного в двух модификациях: MTS-8000E и MTS-6000АV2, причем MTS-8000E может комплектоваться сменными измерительными модулями MSAM, CSAM и транспортным модулем 40G/100G, а MTS-6000АV2 только модулями MSAM и CSAM. Модули MSAM комплектуются вставными блоками физических (электрических и/или оптических) интерфейсов (PIM) в соответствии с заказом. В модули в соответствии с заказом устанавливаются съемные оптические трансиверы (приемопередатчики) стандартов SFP, SFP+ (MSAM и CSAM), XFP
(MSAM), CFP (транспортный модуль 40G/100G), CFP2, CFP4 (CSAM), QSFP+, QSFP28 (CSAM
и транспортный модуль 40G/100G). Системы имеют несколько конфигураций и программных опций, выбираемых при заказе.
Каждая модификация базового блока по отдельному заказу может быть оборудована переговорным устройством и визуальным детектором повреждений, позволяющим оценить целостность волоконно-оптической линии; имеется возможность подключения видеомикроскопа и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.
Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. Основные элементы управления системы расположены на цветном сенсорном экране передней панели базового блока, в том числе в виде программных клавиш. Общий вид системы на базовом блоке MTS-8000E и MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G и схема пломбирования от несанкционированного доступа изображены на рисунках 1, 2 и 3.

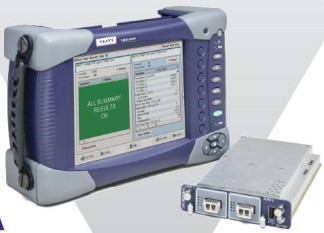

Модуль С SAM Базовый блок модификации MTS-8000E с модулем 40G/100G
Рисунок 1 - Общий вид модификаций системы с вставными модулями и блоками
Места
пломбирования
При комплектовании модулем MSAM системы MTS-6000AV2 MTS-8000E позволяют, в зависимости от установленных блоков физических (электрических и/или оптических) интерфейсов (PIM) и оптических приемопередатчиков, осуществлять многофункциональное тестирование в электрических и оптических сетях с интерфейсами PDH (E1, E3, E4), SDH/SONET (STM-1e, STM-1, STM-4, STM-16, STM-64), Ethernet (1GE, 10GE) включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации: 2,048, 34,368, 139,264 Мбит/с с интерфейсами PDH, 155,52, 622,08, 2488,32, 9953,28 Мбит/с с интерфейсами SDH/SONET, 1250,00, 9953,28 10312,50 Мбит/с с интерфейсами Ethernet;
анализ тактовой частоты и измерение мощности оптического сигнала; генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок;
при наличии электрических интерфейсов PDH (E1, E3, E4) и установленной опции “jitter”
- измерение джиттера (фазового дрожания) входящего сигнала и генерация тестового сигнала с заданными параметрами фазового дрожания.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей PDH, SDH и Ethernet.
При комплектовании модулем CSAM системы MTS-6000AV2 MTS-8000E позволяют, в зависимости от установленных оптических приемопередатчиков, осуществлять многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET (STM-1, STM-4, STM-16, STM-64, STM-256) и Ethernet (1GE, 10GE, 40GE, 100GE) включая следующее: генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации 155,52, 622,08, 2488,32, 9953,28 39813,12 Мбит/с с интерфейсами SDH/SONET, 1250,00, 9953,28, 10312,50, 41250,00, 103125,00 Мбит/с с интерфейсами Ethernet, в том числе одновременно в нескольких спектральных полосах;
анализ тактовой частоты и измерение мощности оптического сигнала: генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей SDH, Ethernet и оптических транспортных сетей (OTN).
При комплектовании транспортным модулем 40G/100G система MTS-8000E позволяет, в зависимости от установленных оптических приемопередатчиков, осуществлять многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET (STM-256) и Ethernet (40GE, 100GE) включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации 39813,12 Мбит/с с интерфейсом SDH/SONET, 41250,00, 103125,00 Мбит/с с интерфейсами Ethernet, в том числе одновременно в нескольких спектральных полосах; анализ тактовой частоты и измерение мощности оптического сигнала: генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей SDH, Ethernet и оптических транспортных сетей (OTN).
Программное обеспечение (ПО) встроенное, выполняет функции отображения на экране информации в удобном для оператора виде, а также задания условий измерений.
Идентификационные данные ПО (для базовых блоков и модулей) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BERT |
| Номер версии (идентификационный номер) ПО | 18.0 и выше |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией системы и этикеткой. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
Таблица 2 - Метрологические характеристики систем оптических измерительных MTS-8000E, MTS-6000АV2 с модулем MSAM_
| Наименование характеристики | Значение | |||
| Электрические интерфейсы PDH, SDH | ||||
| Тип интерфейса | Е1 | Е3 | Е4 | STM-k |
| Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц | 2,048 | 34,368 | 139,264 | 155,520 |
| Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед. - основной (при выпуске из производства) - дополнительной (из-за старения), за год | ±1,510-6 ±110-6 | |||
| Номинальное значение амплитуды импульсов (для Е4, STM-1 - размах), В: | 3,0 2,37 (RJ48) (BNC) | 1,0 | 1,0 | 1,0 |
| Пределы допускаемого отклонения амплитуды импульсов от установленного значения, % | ±10 | |||
| Измерение джиттера на электрических интерфейсах PDH, SDH (опция модуля MSAM) | ||||
| Диапазон размаха вводимого джиттера, тактовых интервалов*, ТИ с частотой модуляции в диапазоне, кГц | от 0 до 20 от 0,02 до 100 | |||
| Пределы допускаемой основной погрешности установки размаха джиттера (А), ТИ при частоте джиттера 1 кГц | ±(0,08-А±0,02**) | |||
| Диапазон измерения размаха джиттера, ТИ | от 0,1 до 10 | |||
| Предел допускаемой основной погрешности измерения размаха джиттера (А), ТИ | ±(0,07А±0,025***) | |||
| Наименование характеристики | Значение | |||||||||||
| Оптические интерфейсы SDH, Ethernet | ||||||||||||
| Тип интерфейса | STM-1 | STM-4 | STM-16 | STM-64 | 1GE | 10GE LAN | 10GE WAN | |||||
| Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц | 155,52 | 622,08 | 2488,32 | 9953,28 | 1250,00 | 10312,50 | 9953,28 | |||||
| Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед. - основной (при выпуске из производства) - дополнительной (из-за старения), за год | ±1,510-6 ±110-6 | |||||||||||
| Характеристики оптических приемопередатчиков, используемых с модулем MSAM | ||||||||||||
| Приемопередатчик | Длина волны, нм | Средняя мощность оптического излучения на выходе, дБм**** | Минимальная чувствительность входа, дБм, не более | |||||||||
| номинальное значение | границы допустимой абсолютной погрешности | номинальное значение | границы допустимой абсолютной погрешности | |||||||||
| CSFP-2G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||
| CSFP-2G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||
| CSFP-2G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||
| CSFP-2G5-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||
| CSFP-2G5-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||
| CSFP-2G5-5-2 | 1547,5 | ±17,5 | +2 | ±2 | -23 | |||||||
| CSFP-4G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||
| CSFP-4G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||
| CSFP-4G-3-2 | 1310 | ±20 | 0 | ±2,5 | -19 | |||||||
| CSFPPLU S-10G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||
| CSFPPLU S-10G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||
| CSFPPLU S-10G-5-2 | 1547,5 | ±17,5 | +2 | ±2 | -23 | |||||||
| SFPPLUS-1GE-10GE-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||
| SFPPLU S-1 GE- 10GE-3 -1 | 1307,5 | ±47,5 | -7 | ±4 | -19 | |||||||
| CSFPPLUS-1G-10G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||
| CSFPPLUS-1G-10G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -13,4 | |||||||
| CSFPPLUS-1G-10G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||
| CXFP-10G-8-1 | 850 | ±10 | -3 | ±2 | -11,1 | |||||||
| CXFP-10G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -13,4 | |||||||
| CXFP-10G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||
| CXFP-10G-5-2 | 1547,5 | ±17,5 | +2 | ±2 | -23 | |||||||
| * Тактовый (единичный) интервал (ТИ) - интервал времени между соседними тактовыми точками цифрового сигнала электросвязи, величина, обратная тактовой частоте сигнала. ТИ для цифрового сигнала с тактовой частотой 2,048 МГц соответствует значению времени, равному 488 нс. ** Фиксированная составляющая погрешности за счет структуры сигнала *** Фиксированная составляющая погрешности за счет структуры и частоты сигнала ****(дБм) обозначает отношение оптической мощности в дБ к опорной мощности 1 мВт | ||||||||||||
| Наименование характеристики | Значение | |||||||||||||
| Оптические интерфейсы SDH, Ethernet | ||||||||||||||
| Тип интерфейса | STM-1 | STM-4 | STM-16 | STM-64 | STM-256 | 1GE | 10GE LAN | 10GE WAN | 40 GE | 100GE | ||||
| Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц | 155,52 | 622,08 | 2488,32 | 9953,28 | 39813,12 9953,28* | 1250,00 | 10312,50 | 9953,28 | 10312,50* | 25781,25* 103125,00** | ||||
| Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед. - основной (при выпуске из производства) - дополнительной (из-за старения), за год | ±1,510-6 ±110-6 | |||||||||||||
| Характеристики оптических приемопередатчиков, используемых с модулем CSAM | ||||||||||||||
| Приемопередатчик | Длина волны, нм | Средняя мощность оптического излучения на выходе (на спектральную полосу), дБм | Минимальная чувствительность входа (на спектральную полосу), дБм, не более | |||||||||||
| номинальное значение | границы допускаемой абсолютной погрешности | номинальное значение | границы допускаемой абсолютной погрешности | |||||||||||
| CSFP-2G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||||
| CSFP-2G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||||
| CSFP-2G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||||
| CSFP-2G5-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||||
| CSFP-2G5-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||||
| CSFP-2G5-5-2 | 1547,5 | ±17,5 | +2 | ±2 | -23 | |||||||||
| CSFP-4G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 | |||||||||
| CSFP-4G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||||
| CSFP-4G-3-2 | 1310 | ±20 | 0 | ±2,5 | -19 | |||||||||
| CSFPPLU S-10G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -11 | |||||||||
| CSFPPLU S-10G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 | |||||||||
| Наименование характеристики Значение | |||||
| Приемопередатчик | Длина волны, нм | Средняя мощность оптического излучения на выходе (на спектральную полосу), дБм | Минимальная чувствительность входа (на спектральную полосу), дБм, не более | ||
| номинальное значение | границы допускаемой абсолютной погрешности | номинальное значение | границы допускаемой абсолютной погрешности | ||
| CSFPPLU S-10G-5-2 | 1547,5 | ±17,5 | +2 | ±2 | -23 |
| SFPPLUS-1GE-10GE-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 |
| SFPPLU S-1 GE- 10GE-3 -1 | 1307,5 | ±47,5 | -7 | ±4 | -19 |
| CSFPPLUS-1G-10G-8-1 | 850 | ±10 | -5,2 | ±4,5 | -17 |
| CSFPPLUS-1G-10G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -13,4 |
| CSFPPLUS-1G-10G-5-1 | 1547,5 | ±17,5 | +0,5 | ±1,5 | -16 |
| CSFPPLUS-16G-8-1 | 850 | ±10 | -3 | ±2 | -11,1 |
| CSFPPLU S-16G-3-1 | 1310 | ±20 | -3,5 | ±2,5 | -13,4 |
| CCFP2-112G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 | 1295.50 1300.00 1304.50 1309.00 | ±1,5 | +0,1 | ±4,4 | -8,6 |
| CCFP2-112G-8-10 | 850 | ±10 | -2,6 | ±5 | -9,5 |
| CCFP4-112G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 | 1295.50 1300.00 1304.50 1309.00 | ±1,5 | +0,1 | ±4,4 | -8,6 |
| CQSFP-43G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 | 1271 1291 1311 1331 | ±6,5 | -1,8 | ±5,1 | -9,6 |
| CQSFP-40G-8-4 | 850 | ±10 | -2,6 | ±5 | -10,5 |
| * Значение тактовой частоты выходного сигнала (скорости передачи инс ** Значение тактовой частоты выходного сигнала (скорости передачи и | юрмации) в одной спектральной полосе при передаче по 4 полосам формации) в одной спектральной полосе при передаче по 10 полосам | ||||
| Наименование характеристики Значение | ||||||||
| Оптические интерфейсы SDH, Ethernet | ||||||||
| Тип интерфейса | STM-256 | 40 GE | 100GE | |||||
| Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц | 39813,12 9953,28* | 10312,50* | 25781,25* 10312,50** | |||||
| Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед. - основной (при выпуске из производства) - дополнительной (из-за старения), за год | ±1,5-10-6 ±110-6 | |||||||
| Характеристики оптических приемопередатчиков, используемых с транспортным модулем 40G/100G | ||||||||
| Приемопередатчик | Длина волны, нм | Средняя мощность оптического излучения на выходе (на спектральную полосу), дБм | Минимальная чувствительность входа (на спектральную полосу), дБм, не более | |||||
| номинальное значение | границы допустимой абсолютной погрешности | номинальное значение | границы допустимой абсолютной погрешности | |||||
| ^FP-mG^ в полосе 0 в полосе 1 в полосе 2 в полосе 3 | 1295.50 1300.00 1304.50 1309.00 | ±1 ,5 | 0 | ±2,9 | -10,3 | |||
| OTP-mG^-M в полосе 0 в полосе 1 в полосе 2 в полосе 3 в полосе 4 в полосе 5 в полосе 6 в полосе 7 в полосе 8 в полосе 9 | 1523 1531 1539 1547 1555 1563 1571 1579 1587 1595 | ±2 | 0 | ±3 | -7,3 | |||
| OTP-mG^-M | 850 | ±10 | -2,6 | ±1,5 | -9,5 | |||
| ^FP-43G-5-1 | 1550 | ±30 | -1,5 | ±1 ,5 | -7,0 | |||
| CQSFP-43G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 | 1271 1291 1311 1331 | ±6,5 | -1,8 | ±5,1 | -9,6 | |||
| СQSFP-40G-8-4 | 850 | ±10 | -2,6 | ±5 | -10,5 | |||
| * Значение тактовой частоты выходного сигнала (скорости передачи информации) в одной спектральной полосе при передаче по 4 полосам ** Значение тактовой частоты выходного сигнала (скорости передачи информации) в одной спектральной полосе при передаче по 10 полосам | ||||||||
| Характеристики | Значение |
| Размеры платформы 8000 с модулем 40G/100G, или модулями MSAM и CSAM (высотахширинах глубина), мм, не более Масса (с батареями), кг, не более | 290х188х97 6,0 |
| Размеры базового блока 6000А с модулем MSAM или CSAM (высотахширинахглубина), мм, не более Масса (с батареями), кг, не более | 326х267х93 3,4 |
| Сопротивление входа и выхода электрических интерфейсов BNC (при наличии) модуля MSAM (номинальные значения), Ом | 75 |
| Максимальное затухание сигнала на входе электрических интерфейсов BNC (при наличии) модуля MSAM, относительно номинального уровня, дБ | 20 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +40 от 5 до 95 |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, %, не более | от -20 до +60 95 |
Питание систем осуществляется от сети переменного тока частотой 50 Гц и напряжением 220+22 В через фирменный адаптер/зарядное устройство. Общее энергопотребление системы не превышает 300 Вт.
наносится на руководство по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора.
Таблица 6
| Наименование | Количество, шт. |
| Базовый блок системы MTS-8000E или MTS-6000АV2 * | 1 |
| Модуль MSAM ** | *** |
| Модуль С SAM ** | *** |
| Модуль 40G/100G (только с базовым блоком MTS-8000E) ** | 1 |
| Оптические приемопередатчики ** | *** |
| Сетевой адаптер | 1 |
| USB-кабель | 1 |
| Руководство по эксплуатации | 1 |
| * Модификация по выбору заказчика **Комплектация по выбору заказчика *** Количество по выбору заказчика |
осуществляется по документу МП 031.Ф3-17 «Системы оптические измерительные MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 февраля 2017 г.
Основные средства поверки:
1) Государственный рабочий эталон единицы средней мощности оптического излучения
11 2
в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
11 2
Диапазон измеряемой средней мощности оптического излучения от 10 до 10 Вт.
Длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм.
Пределы допускаемой относительной погрешности измерений средней мощности
11 3
оптического излучения на длинах волн градуировки: в диапазоне от 10 до 2 10 включительно
3 2
±2,5 %; в диапазоне от 2-10 до 10 Вт включительно ±3,5 %.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %.
Рабочий диапазон длин волн спектральной установки от 500 до 1700 нм.
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %.
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
2) Частотомер универсальный CNT-91R с опцией 40G (регистрационный № 41567-09)
3 10
Диапазон измерения частоты: от 110 до 410 Гц;
Предел допускаемой относительной погрешности по частоте: ±4-10-10;
Сопротивление входа: 50 Ом.
С устройством извлечения тактовой частоты Agilent N4877A с опто-электронным преобразователем.
Диапазон восстанавливаемых тактовых частот сигнала NRZ: от 50 до 14000 МГц
3) Осциллограф цифровой DSO-X 4024А (регистрационный № 53386-13)
Полоса пропускания по уровню минус 3 дБ, не менее: 200 МГц;
Время нарастания переходной характеристики, не более: 1,75 нс;
Диапазон установки коэффициентов отклонения по вертикали (КОТКЛ): от 1 мВ/дел, до 1 В/дел (по входу 50 Ом);
Пределы допускаемой абсолютной погрешности КОТКЛ:от ±0,00064 В до ±0,02 8[дел]- Коткл [В/дел];
Разрешение по вертикали: 8 бит.
4) Установка измерительная эталонная по ГОСТ Р 8. 607-2004 для воспроизведения фазового дрожания ЭД-01.
Основные метрологические характеристики:
Номинальная тактовая частота сигнала: 2048 (код HDB-3); 8448 (код HDB-3); 34368 (код HDB-3); 139264 (код CMI), кГц;
Предел допускаемой относительной погрешности установки тактовой частоты сигнала: от 1510-6 до 5010-6;
Частоты встроенного модулирующего генератора синусоидального сигнала: 0,02;0,1; 0,2; 0,4; 1; 10; 20; 50; 100; 400;800 и 3500 кГц;
Пределы устанавливаемых значений размаха (Ар-р) фазового дрожания - до 100 ТИ (в зависимости от полосы модулирующих частот и скорости передачи);
Неисключенная систематическая абсолютная погрешность воспроизведения пиковых значений размаха (Ар-р) и амплитуд (А+р, А-р) фазового дрожания:
00=±(A0' 10-2Ap-p+ДAш)
где: А0 = (от 0,5 до 1,5) - в зависимости от модулирующей частоты; ДAш = (от 0,0075 до 0,03) ТИ - в зависимости от полосы модулирующих частот и скорости передачи.
Среднеквадратическое отклонение (СКО) результата измерения при воспроизведении и передаче размаха (Ар-р) и амплитуд (А+р, А-р) фазового дрожания:
Неисключенная систематическая абсолютная погрешность передачи размаха (Ар-р) и амплитуд (А+р, А-р) фазового дрожания компаратором на шкалах с пределами (от 0 до 20) ТИ; (от 0 до 2) ТИ и (от 0 до 0,2) ТИ:
©п=±^п' 10-2Лр-р+АЛшк)
где Q^(0,4 - 0,5) в зависимости от скорости передачи и модулирующей частоты; AA^=(0,005 - 0,02) ТИ - в зависимости от скорости передачи и полосы частот установленной в компараторе.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки»
Техническая документация фирмы-изготовителя Viavi Solutions Deutschland GmbH, Германия.
| Зарегистрировано поверок | 19 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
