Весы для статического взвешивания CTA, 68455-17

68455-17
Весы для статического взвешивания CTA (далее - весы) предназначены для статических измерений массы.
Документы
Карточка СИ
Номер в госреестре 68455-17
Наименование СИ Весы для статического взвешивания
Обозначение типа СИ CTA
Изготовитель "Tscale Electronics Mfg. (Kunshan) Co., Ltd.", Китай
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Весы для статического взвешивания CTA (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой, преобразованием в цифровой вид и выдачей измеренных значений массы на цифровой дисплей.

Конструктивно весы состоят из грузоприемного устройства (ГПУ), датчиков, терминала (с аналого-цифровым преобразователем). ГПУ представляет собой двухсекционную металлическую конструкцию, которая опирается на четыре датчика. Терминал является выносным элементом и соединен с ГПУ кабелем. В качестве терминала используется прибор весоизмерительный CWS производства TScale Electronics Mfg.(Kunshan) Co.,Ltd., Китай.

В весах применяются датчики весоизмерительные тензорезисторные типа ZSFY (регистрационный номер в Федеральном информационном фонде 57674-14) производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2).

Общий вид грузоприемного устройства представлен на рисунке 1.

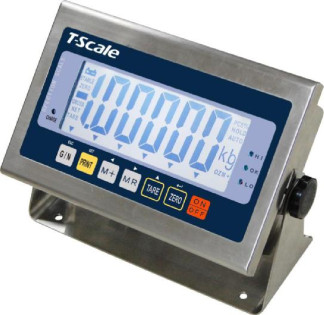

Общий вид терминала CWS представлен на рисунке 2.

Общий вид датчика весоизмерительного тензорезисторного типа ZSFY представлен на рисунке 3.

На маркировочной табличке весов указывают:

торговую марку изготовителя;

знак утверждения типа;

обозначение модели весов;

класс точности;

максимальную нагрузку, Max;

минимальную нагрузку, Min;

поверочный интервал е;

серийный номер;

год выпуска;

диапазон выборки массы тары; диапазон рабочих температур.

Изображение маркировочной таблички весов для статического взвешивания CTA представлено на рисунке 4.

Р“ « PLATFORM DU SCALES

СТА

Мах, кг: 30 ООО Mm, кг 200 е, кг: 10

С €

Тэпе, кг: -2 9 9 9 0 220V DC SDDmA Made in Cfcna. T^Hle Elertonic м1д.(К[*щЬлп)(Жис1

Клз« точности: ( Чр Диапазон [нбоадя температур- -Iff Ь4ежпдвярсгчН1гй инггервзгт12 ик,

Wr.'T'lc серийный *вдчер:

99270170001 ЕН[ @

Дата шпотаапе^я' 2017

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

:    ,, ^ j v-r*"__Г Место пломбировки "

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала CWS при включении весов.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой, предотвращающей доступ к переключателю терминала CWS, как показано на рисунке 5.

ПО не может быть изменено без нарушения пломбы. Изменение ПО весов через интерфейс пользователя невозможно. Установка ПО осуществляется фирмой-изготовителем.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО весов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CWS

Номер версии (идентификационный номер) ПО

v.1.0x

Цифровой идентификатор ПО

Не имеется

Алгоритм вычисление цифрового идентификатора ПО

Не имеется

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ OIML R76-1-2011

средний (III)

Максимальная нагрузка, Max, кг

30000

Минимальная нагрузка, Мт, кг

200

Действительная цена деления, d, кг

10

Поверочный интервал, e, кг

10

Число поверочных интервалов, n

3000

Наименование характеристики

Значение

Пределы допускаемой погрешности при первичной поверке*, mpe Min < m < 500e 500e < m < 2000e 2000e < m < Max

±0,5e

±1e

±1,5e

Пределы допускаемой погрешности устройства установки на нуль

±0,25е

Показания индикации массы, кг, не более

Max+9e

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Max, не более

2

Диапазон первоначальной установки нуля, % от Max, не более

10

Диапазон выборки массы тары (Т), % от Max

от 0 до 100

*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220-22

- частота переменного тока, Гц

50/60

Потребляемая мощность, В • А, не более

500

Габаритные размеры средства измерений, мм, не более

- высота

300

- ширина

2510

- длина

5260

Масса, кг, не более

2100

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

- относительная влажность, %

80

- атмосферное давление, кПа

от 96 до 104

Средний срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и маркировочную табличку весов.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы для статического взвешивания

CTA

2 шт. (зав. №№ 9927022001, 9927022002)

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Основные средства поверки:

Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»: гири номинальными значениями массы 1 кг, 2 кг, 5 кг, 10 кг, 20 кг, 500 кг, 1000 кг, 2000 кг, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбу, как показано на рисунке 5.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

Техническая документация изготовителя TScale Electronics Mfg.(Kunshan) Co.,Ltd.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 06.11.2024
68455-17
Номер в ГРСИ РФ:
68455-17
Производитель / заявитель:
"Tscale Electronics Mfg. (Kunshan) Co., Ltd.", Китай
Год регистрации:
2017
