| Номер в госреестре | 68467-17 |
| Наименование СИ | Весы рольганговые тензометрические для технологического взвешивания |
| Обозначение типа СИ | PRESTAR 15010-21-000 |
| Изготовитель | "PRESTAR s.r.o.", Чехия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы рольганговые тензометрические для технологического взвешивания PRESTAR 15010-21-000 (далее - весы) предназначены для статического измерения массы труб.
Принцип действия весов основан на преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Этот сигнал обрабатывается весоизмерительным прибором со встроенным устройством обработки аналоговых данных в цифровой вид с выдачей измеренных значений на табло индикации в единицах массы. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весоизмерительного прибора вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприемного устройства, включающего грузоприемную платформу (далее - ГПУ), установленную на шести весоизмерительных датчиках типа RTN (ГР № 34215-07), и весоизмерительного прибора DISOMAT Opus (ГР № 53571-13) производства «Schenck Process GmbH», Германия.
Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора, а также может быть передана по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232-C, RS-485 на внешние устройства (персональный компьютер, принтер и т.п.).
Управление весами осуществляется с помощью функциональных клавиш весоизмерительного прибора.
Общий вид весов представлен на рисунке 1.

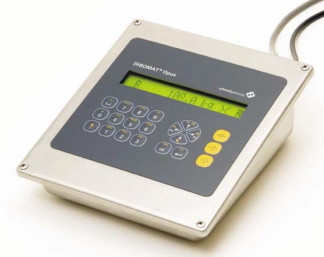

Рисунок 2 - Общий вид весоизмерительного прибора весов и обозначение места нанесения знака поверки
Пломбирование весоизмерительного прибора весов не предусмотрено.
Программное обеспечение (далее - ПО) весоизмерительного прибора является встроенным и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при его включении в сеть или может быть вызван через меню ПО терминала. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VEG20700 |
| Номер версии (идентификационный номер) ПО | VWW 20700 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики средства измерений | Значение |
| Максимальная нагрузка (Мах), кг | 3000 |
| Минимальная нагрузка (Min), кг | 20 |
| Поверочный интервал весов (е), кг | 1 |
| Действительная цена деления шкалы (d), кг | 1 |
| Наименование характеристики средства измерений | Значение |
| Число поверочных делений весов (n) | 3000 |
| Пределы допускаемой погрешности при первичной поверке (mpe), кг, в диапазонах взвешивания: от 20 кг (Min) до 500 кг (500е) включ. св. 500 кг (500е) до 2000 кг (2000е) включ. св. 2000 кг (2000е) до 3000 кг (Мах) включ. | ±0,5 ±1,0 ±1,5 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25 |
| Предел реагирования весов, кг | 1,4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики средства измерений | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 10 |
| Габаритные размеры грузоприемного устройства, мм, не более: - высота - ширина - длина | 1005 710 10950 |
| Масса грузоприемного устройства, кг, не более | 1000 |
| Условия эксплуатации: - температура окружающей среды, °С: - для ГПУ и весоизмерительных датчиков - для весоизмерительного прибора | от -30 до +40 от -30 до +60 |
| Вероятность безотказной работы весов за 2000 часов, не менее | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится печатным способом на титульный лист паспорта весов. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество |
| Весы рольганговые PRESTAR, в т.ч.: | 15010-21-000 | 1 шт. |
| - грузоприемное устройство в составе: | ||
| - грузоприемная платформа | 1 шт. | |
| - датчик весоизмерительный тензорезисторный | RTN С3 | 6 шт. |
| - прибор весоизмерительный | DISOMAT Opus | 1 шт. |
| Эксплуатационная документация в составе: | ||
| - паспорт весов | VZ0-2015-02-003-20 ПС | 1 экз. |
| - руководство по эксплуатации | BV-H2313RU | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. «Методика поверки весов»).
Основные средства поверки:
- эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009 массой 20 кг и 500 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на весоизмерительный прибор весов в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
