| Номер в госреестре | 68477-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9 |
| Изготовитель | "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока LZZBJ9 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы выпущены в следующих модификациях LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-12/185h/2, LZZBJ9-12/185h/4 которые отличаются количеством вторичных обмоток, значениями номинального первичного тока 11ном и габаритными размерами.

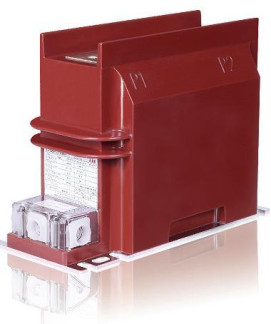

Общий вид средства измерений и места пломбирования и нанесения знака поверки приведены на рисунке 1.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Параметр
Номинальное напряжения UHOM, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока /ном, Гц
Значения
6; 10
7,2; 12
50
Номинальный первичный ток 11ном, А
- для модификации LZZBJ9-12/150b/2 с заводскими номерами 129201705, 129211705, 129221705, 129231705, 129241705, 129251705;
1000
100
200
- для модификации LZZBJ9-12/150b/4, заводские номера 129651705, 129661705, 129671705, 125761705, 125771705, 125781705, 125791705, 125801705, 125811705;
- для модификации LZZBJ9-12/150b/4, заводские номера 129681705, 129691705, 129701705, 129711705, 129721705, 129731705, 125581705, 125591705, 125601705, 125611705, 125621705, 125631705, 125641705, 125651705, 125661705, 125671705, 125681705, 125691705;
- для модификации LZZBJ9-12/150b/4, заводские номера 129261705, 129271705, 129281705, 129291705, 129301705, 129311705, 129321705, 129331705, 129341705, 129351705, 129361705, 129371705, 129381705, 129391705, 129401705, 129411705, 129421705, 129431705, 129441705, 129451705, 129461705, 129471705, 129481705, 129491705, 129501705, 129511705, 129521705, 129531705, 129541705, 129551705, 129561705, 129571705, 129581705, 129591705, 129601705, 129611705, 129621705, 129631705, 129641705, 125161705, 125171705, 125181705, 125191705, 125201705, 125211705, 125221705, 125231705, 125241705, 125251705, 125261705, 125271705, 125281705, 125291705, 125301705, 125311705, 125321705, 125331705, 125341705, 125351705, 125361705, 125371705, 125381705, 125391705, 125401705, 125411705, 125421705, 125431705, 125441705, 125451705, 125461705, 125471705, 125481705, 125491705, 125501705, 125511705, 125521705, 125531705, 125541705, 125551705, 125561705, 125571705;
300
400
600
- для модификации LZZBJ9-12/150b/4, заводские номера 125701705, 125711705, 125721705, 125731705, 125741705, 125751705;
- для модификации LZZBJ9-12/150b/4, заводские номера 125821705, 125831705, 125841705, 125851705, 125861705, 125871705;
- для модификации LZZBJ9-12/185h/2, заводские номера 129801705, 129811705, 129821705, 129831705, 129841705, 129851705, 129861705, 129871705, 129881705, 129891705, 129901705, 129911705, 129921705, 129931705, 129941705, 129951705, 129961705, 129971705, 129981705, 129991705, 130001705, 130011705, 130021705, 130031705;
- для модификации LZZBJ9-12/185h/2, заводские номера 129741705, 129751705, 129761705, 129771705, 129781705, 129791705;
1500
2000
1000
- для модификации LZZBJ9-12/185h/4, заводские номера 125941705, 125951705, 125961705;
- для модификации LZZBJ9-12/185h/4, заводские номера 125881705, 125891705, 125901705, 125911705, 125921705, 125931705.
| Параметр | Значения |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичных обмоток - для модификаций LZZBJ9-12/150b/2, заводские номера 129201705, 129211705, 129221705, 129231705, 129241705, 129251705, LZZBJ9-12/150b/4, заводские номера 129651705, 129661705, 129671705, 125761705, 125771705, 125781705, 125791705, 125801705, 125811705, 129681705, 129691705, 129701705, 129711705, 129721705, 129731705, 125581705, 125591705, 125601705, 125611705, 125621705, 125631705, 125641705, 125651705, 125661705, 125671705, 125681705, 125691705, 129261705, 129271705, 129281705, 129291705, 129301705, 129311705, 129321705, 129331705, 129341705, 129351705, 129361705, 129371705, 129381705, 129391705, 129401705, 129411705, 129421705, 129431705, 129441705, 129451705, 129461705, 129471705, 129481705, 129491705, 129501705, 129511705, 129521705, 129531705, 129541705, 129551705, 129561705, 129571705, 129581705, 129591705, 129601705, 129611705, 129621705, 129631705, 129641705, 125161705, 125171705, 125181705, 125191705, 125201705, 125211705, 125221705, 125231705, 125241705, 125251705, 125261705, 125271705, 125281705, 125291705, 125301705, 125311705, 125321705, 125331705, 125341705, 125351705, 125361705, 125371705, 125381705, 125391705, 125401705, 125411705, 125421705, 125431705, 125441705, 125451705, 125461705, 125471705, 125481705, 125491705, 125501705, 125511705, 125521705, 125531705, 125541705, 125551705, 125561705, 125571705, 125701705, 125711705, 125721705, 125731705, 125741705, 125751705, LZZBJ9-12/185h/2, заводские номера 129801705, 129811705, 129821705, 129831705, 129841705, 129851705, 129861705, 129871705, 129881705, 129891705, 129901705, 129911705, 129921705, 129931705, 129941705, 129951705, 129961705, 129971705, 129981705, 129991705, 130001705, 130011705, 130021705, 130031705; - для модификаций LZZBJ9-12/150b/4, заводские номера 125821705, 125831705, 125841705, 125851705, 125861705, 125871705, LZZBJ9-12/185h/2, заводские номера 129741705, 129751705, 129761705, 129771705, 129781705, 129791705, LZZBJ9-12/185h/4, заводские номера 125941705, 125951705, 125961705; - для модификации LZZBJ9-12/185h/4, заводские номера 125881705, 125891705, 125901705, 125911705, 125921705, 125931705. | 0,5S/0,5/10P 0,5S/0,5/10P/10P 0,5S/0,5/10P/10P/10P |
| Параметр | Значения |
| Номинальная вторичная нагрузка, В • А - для модификаций LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, заводские номера 129201705, 129211705, 129221705, 129231705, 129241705, 129251705, 129651705, 129661705, 129671705, 129681705, 129691705, 129701705, 129711705, 129721705, 129731705, 129261705, 129271705, 129281705, 129291705, 129301705, 129311705, 129321705, 129331705, 129341705, 129351705, 129361705, 129371705, 129381705, 129391705, 129401705, 129411705, 129421705, 129431705, 129441705, 129451705, 129461705, 129471705, 129481705, 129491705, 129501705, 129511705, 129521705, 129531705, 129541705, 129551705, 129561705, 129571705, 129581705, 129591705, 129601705, 129611705, 129621705, 129631705, 129641705, LZZBJ9-12/185h/2, заводские номера 129801705, 129811705, 129821705, 129831705, 129841705, 129851705, 129861705, 129871705, 129881705, 129891705, 129901705, 129911705, 129921705, 129931705, 129941705, 129951705, 129961705, 129971705, 129981705, 129991705, 130001705, 130011705, 130021705, 130031705; - для модификаций LZZBJ9-12/150b/4, заводские номера 125761705, 125771705, 125781705, 125791705, 125801705, 125811705, 125581705, 125591705, 125601705, 125611705, 125621705, 125631705, 125641705, 125651705, 125661705, 125671705, 125681705, 125691705, 125161705, 125171705, 125181705, 125191705, 125201705, 125211705, 125221705, 125231705, 125241705, 125251705, 125261705, 125271705, 125281705, 125291705, 125301705, 125311705, 125321705, 125331705, 125341705, 125351705, 125361705, 125371705, 125381705, 125391705, 125401705, 125411705, 125421705, 125431705, 125441705, 125451705, 125461705, 125471705, 125481705, 125491705, 125501705, 125511705, 125521705, 125531705, 125541705, 125551705, 125561705, 125571705, 125701705, 125711705, 125721705, 125731705, 125741705, 125751705; - для модификаций LZZBJ9-12/150b/4, заводские номера 125821705, 125831705, 125841705, 125851705, 125861705, 125871705, LZZBJ9-12/185h/4, заводские номера 125941705, 125951705, 125961705; - для модификаций LZZBJ9-12/185h/2, заводские номера 129741705, 129751705, 129761705, 129771705, 129781705, 129791705; - для модификации LZZBJ9-12/185h/4, заводские номера 125881705, 125891705, 125901705, 125911705, 125921705, 125931705. | 5/10/15 10/10/15 10/10/15/15 5/10/15/15 10/10/15/15/15 |
| Номинальный коэффициент безопасности приборов КБном, вторичных обмоток для измерений и учета, не более | 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Г абаритные размеры трансформаторов, мм, не более - для модификации LZZBJ9-12/150b/2 | |
| - высота | 246 |
| - ширина | 149 |
| - длина | 336 |
| - для модификации LZZBJ9-12/150b/4 | |
| - высота | 246 |
| - ширина | 149 |
| - длина | 456 |
| - для модификации LZZBJ9-12/185h/2 | |
| - высота | 218 |
| - ширина | 184 |
| - длина | 336 |
| - для модификации LZZBJ9-12/185h/4 | |
| - высота | 218 |
| - ширина | 184 |
| - длина | 456 |
| Масса, кг, не более | |
| - для модификации LZZBJ9-12/150b/2 | 23 |
| - для модификации LZZBJ9-12/150b/4 | 30 |
| - для модификации LZZBJ9-12/185h/2 | 42 |
| - для модификации LZZBJ9-12/185h/4 | 42 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -25 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ не менее, ч | 262800 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| Трансформатор тока (зав. №№ 129201705, 129211705, | LZZBJ9-12/ 150b/2 | 6 шт. | |||
| 129221705, 129231705, 129241705, 129251705) | |||||
| Трансформатор тока (зав. | №№ 129651705, | 129661705, | LZZBJ9-12/ 150b/4 | 120 шт. | |
| 129671705, | 125761705, | 125771705, | 125781705, | ||
| 125791705, | 125801705, | 125811705, | 129681705, | ||
| 129691705, | 129701705, | 129711705, | 129721705, | ||
| 129731705, | 125581705, | 125591705, | 125601705, | ||
| 125611705, | 125621705, | 125631705, | 125641705, | ||
| 125651705, | 125661705, | 125671705, | 125681705, | ||
| 125691705, | 129261705, | 129271705, | 129281705, | ||
| 129291705, | 129301705, | 129311705, | 129321705, | ||
| 129331705, | 129341705, | 129351705, | 129361705, | ||
| 129371705, | 129381705, | 129391705, | 129401705, | ||
| 129411705, | 129421705, | 129431705, | 129441705, | ||
| 129451705, | 129461705, | 129471705, | 129481705, | ||
| Наименование | Обозначение | Количество | |||
| 129491705, | 129501705, | 129511705, | 129521705, | ||
| 129531705, | 129541705, | 129551705, | 129561705, | ||
| 129571705, | 129581705, | 129591705, | 129601705, | ||
| 129611705, | 129621705, | 129631705, | 129641705, | ||
| 125161705, | 125171705, | 125181705, | 125191705, | ||
| 125201705, | 125211705, | 125221705, | 125231705, | ||
| 125241705, | 125251705, | 125261705, | 125271705, | ||
| 125281705, | 125291705, | 125301705, | 125311705, | ||
| 125321705, | 125331705, | 125341705, | 125351705, | ||
| 125361705, | 125371705, | 125381705, | 125391705, | ||
| 125401705, | 125411705, | 125421705, | 125431705, | ||
| 125441705, | 125451705, | 125461705, | 125471705, | ||
| 125481705, | 125491705, | 125501705, | 125511705, | ||
| 125521705, | 125531705, | 125541705, | 125551705, | ||
| 125561705, | 125571705, | 125701705, | 125711705, | ||
| 125721705, | 125731705, | 125741705, | 125751705, | ||
| 125821705, | 125831705, | 125841705, | 125851705, | ||
| 125861705, 125871705) | |||||
| Трансформатор тока (зав. | №№ 129801705, | 129811705, | LZZBJ9-12/185h/2 | 30 шт. | |
| 129821705, | 129831705, | 129841705, | 129851705, | ||
| 129861705, | 129871705, | 129881705, | 129891705, | ||
| 129901705, | 129911705, | 129921705, | 129931705, | ||
| 129941705, | 129951705, | 129961705, | 129971705, | ||
| 129981705, | 129991705, | 130001705, | 130011705, | ||
| 130021705, | 130031705, | 129741705, | 129751705, | ||
| 129761705, 129771705, 129781705, 129791705) | |||||
| Трансформатор тока (зав. | №№ 125941705, | 125951705, | LZZBJ9-12/185h/4 | 9 шт. | |
| 125961705, | 125881705, | 125891705, | 125901705, | ||
| 125911705, 125921705, 125931705) | |||||
| Паспорт | 165 шт. | ||||
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
