| Номер в госреестре | 68479-17 |
| Наименование СИ | Наборы стационарные поверочные для средств измерений температуры |
| Обозначение типа СИ | СПН-2 |
| Изготовитель | ООО "УСП Компьюлинк", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы стационарные поверочные для средств измерений температуры СПН-2 (далее -наборы СПН-2) предназначены для воспроизведения и измерений температуры в качестве рабочих эталонов 2-го разряда по ГОСТ 8.558-2009.
Принцип действия наборов СПН-2:
-при измерении температуры основаны на зависимости электрического сопротивления платинового чувствительного элемента (Pt100) от температуры окружающей среды.
-при воспроизведении температуры в жидкостной среде основан на задании и поддержании установленной температуры циркулирующего жидкого теплоносителя в рабочей ванне. Циркуляция теплоносителя обеспечивается центробежным насосом. Нагрев теплоносителя осуществляется нагревательным элементом, охлаждение - холодильной машиной.
-при воспроизведении температуры в воздушной среде основан на задании и поддержании установленной температуры циркулирующего воздуха в рабочей камере. Циркуляция воздуха обеспечивается осевым вентилятором. Задание температуры производятся при помощи каскадной холодильной машины, одноступенчатой холодильной машины и электронагревателя.
Конструктивно наборы СПН-2 выполнены по модульному принципу. Наборы СПН-2 состоят из модуля измерительного, модуля задания температуры, дополнительного и вспомогательного оборудования.
Модуль измерительный состоит из двух термометров сопротивления платиновых вибропрочных ПТСВ-2К-1 (Регистрационный номер 49400-12) и преобразователя сигналов ТС и ТП прецизионного Теркон (Регистрационный номер 23245-08).
Модуль задания температуры состоит из термостата жидкостного серии «ТЕРМОТЕСТ» модификации «ТЕРМОТЕСТ-100» (Регистрационный номер 39300-08), термокамеры TestEquity 140 Temperature Chamber, заглушек, приспособлений для размещения поверяемых средств измерений температуры, соединительных кабелей.
Значения температуры задаваемые для жидкостной среды отображаются на дисплее «ТЕРМОТЕСТ-100», для воздушной среды на дисплее термокамеры TestEquity 140 Temperature Chamber. Измеренные значения отображаются на дисплее преобразователя сигналов ТС и ТП прецизионного Теркон.

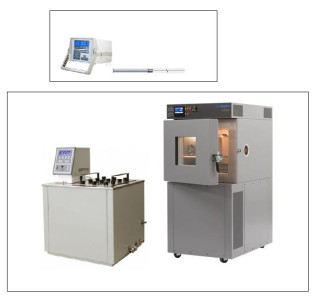

Общий вид комплексов наборов СПН-2 представлен на рисунке 1.
Схема пломбирования наборов СПН-2 от несанкционированного доступа представлена на рисунке 2.
г
Рисунок 2 - Схема пломбирования наборов стационарных поверочных для средств измерений температуры СПН-2
1 - пломбы на корпусе преобразователя сигналов ТС и ТП прецизионного Теркон.
Наборы СПН-2 имеют встроенное программное обеспечение состоящие из двух модулей «Теркон» и «TESTEQUITY 140». Модуль «Теркон» установлен в измерительном модуле, в преобразователе сигналов ТС и ТП прецизионном Теркон (Регистрационный номер 23245-08). Модуль «TESTEQUITY 140» установлено в модуле задания температуры.
ПО «TESTEQUITY 140» обеспечивает управление работой, воспроизведением и подержанием воспроизведенной температуры, отображением измерительной информации на устройствах отображения.
ПО «Теркон» обеспечивает следующие основные функции:
-настройка режимов измерений и управление процессом измерения сигналов первичных преобразователей температуры;
-прием, преобразование, обработка и отображение информации на жидкокристаллическом индикаторе;
-обеспечение загрузки, хранения и чтения параметров первичных преобразователей температуры, калибровки внутренних эталонов и других основных операций;
-передачу данных и результатов измерений через последовательный интерфейс связи на персональный компьютер;
ПО «Теркон» аппаратно заблокировано от невозможности несанкционированного
доступа.
Уровень защиты программного обеспечения «TESTEQUITY 140» от непреднамеренных и преднамеренных изменений соответствует уровню «средний», программного обеспечения «Теркон» соответствует уровню «высокий »по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | TESTEQUITY140.hex | Теркон |
| Номер версии (идентификационный номер) ПО | не ниже 03:01:0010 | 1.1.0 |
| Цифровой идентификатор ПО | 5941CEDA по алгоритму CRC32 | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, С | ±0,015 |
| Диапазон воспроизведения температуры, °С: - в воздушной среде - в жидкостной среде | от -60 до +80 от -30 до +100 |
| Неоднородность температурного поля, °C: - в воздушной среде - в жидкостной среде | ±0,5 ±0,01 |
| Наименование характеристики | Значение |
| Нестабильность поддержания воспроизведенной | |
| температуры, °C: | |
| - в воздушной среде | ±0,2 |
| - в жидкостной среде | ±0,01 |
| Цена единицы младшего разряда при измерении температуры, °С | 0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Электрическое питание от сети переменного тока: | |||
| -напряжение, В | 220 ± 22 | ||
| -частота, Гц | 50 ± 1 | ||
| Максимальная потребляемая мощность, Вт | 3500 | ||
| Наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 7 | ||
| Габаритные размеры набора СПН-2, мм, не более: | длина | ширина | высота |
| -модуль измерительный; | 140 | 180 | 240 |
| -модуля задания температуры в составе: | |||
| термокамера TestEquity 140 | 1100 | 760 | 1630 |
| термостат жидкостный «ТЕРМОТЕСТ-100» | 395 | 680 | 810 |
| Масса набора СПН-2, кг, не более | 395,0 | ||
| Условия эксплуатации: | |||
| o/~' -температура воздуха, C | От +15 до +35 | ||
| -относительная влажность воздуха, % | От 40 до 80 | ||
| -атмосферное давление, гПа | От 660 до 1100 | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус набора СПН-2 в виде наклейки.
Таблица 4 - Комплексность наборов стационарных поверочных для средств измерений температуры СПН-2_
| Наименование | Обозначение | Количество |
| Термометр сопротивления платиновый вибропрочный | ПТСВ-2К-1 | 2 шт. |
| Преобразователь сигналов ТС и ТП прецизионный | Теркон | 1 шт. |
| Термостат жидкостный серии «ТЕРМОТЕСТ» | модификация «ТЕРМОТЕСТ-100» | 1 шт. |
| Вспомогательные принадлежности, инструменты, оборудование | ЗИП | 1 шт. |
| Руководство по эксплуатации «Наборы стационарные поверочные для средств измерений температуры СПН-2» | АТВЕ.411713.002 РЭ | 1 экз. |
| Методика поверки | МП 2551-0177-2017 | 1 экз. |
осуществляется по документу МП 2551-0177-2017 «Наборы стационарные поверочные для средств измерений температуры СПН-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.07.2017 года.
Основные средства поверки:
Термометр сопротивления эталонный ЭТС, регистрационный № 19484-00.
Термометр сопротивления платиновый ПТС-10М, регистрационный № 11804-99. Термостат жидкостный 7000 мод. 7012, регистрационный № 40415-15.
Термостат жидкостный 814, регистрационный № 20510-06.
Термостат переливной прецизионный ТПП-1, регистрационный № 33744-07.
Ампула тройной точки воды: воспроизводимая температура 0,01 °С, погрешность ±0,02 мК. Ампулы реперных точек: галлия (Ga), погрешность ± 0,5 мК, ртути (Hg), погрешность ±0,2 мК.
Секундомер механический СОСпр, регистрационный номер 11519-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Технические условия «Наборы стационарные поверочные для средств измерений температуры СПН-2. АТВЕ.411713.002 ТУ»
