| Номер в госреестре | 68486-17 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | ST |
| Изготовитель | "Fluid Components International", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры- счетчики массовые серии ST (далее - расходомеры) предназначены для измерений массового расхода и вычисления массы, объемного расхода и объема (приведенных к стандартным условиям) различных чистых газов и газовых смесей известного состава.
Принцип действия расходомеров основан на термоанемометрическом методе. Расходомеры состоят из первичного преобразователя (1111), в состав которого входит измерительный модуль (ИМ, рисунок 1) и электронного блока (ЭБ). ИМ расходомера состоит из двух термопреобразователей сопротивления (PT1000, далее - ТСП), расположенных внутри защитных гильз. Один измеряет температуру газа, а на втором поддерживается (с помощью постоянного тока) температура, существенно больше измеряемой. При прохождении газа, нагретый ТСП охлаждается и его сопротивление (выходной сигнал) изменяется. Скорость охлаждения зависит от количества, скорости и свойств газа. Разность температур между двумя ТСП пропорциональна массовому расходу газа, значение которого вычисляется в электронном блоке (ЭБ). Далее происходит вычисление массы, объемного расхода и объема газа (приведенных к стандартным условиям) с учетом физических свойств газа, которые записаны в ЭБ, как условно-постоянные.
В зависимости от конструкции 1111 расходомеры выпускаются в двух исполнениях:
- погружное, в котором ИМ монтируется на штанге, вводимой непосредственно в трубопровод через отверстие в его стенке;
- проточное, в котором ИМ монтируется внутри стального корпуса, внутренний диаметр которого совпадает с внутренним диаметром трубопровода.
ЭБ имеет цифровой интерфейс связи, а также может быть оснащен встроенным дисплеем и клавиатурой, с помощью которой можно производить его настройку.
Расходомеры имеют следующие модели:
ST98 (заводские № 419133-А, 419134) - погружное исполнение, предназначены для измерений массового расхода (массы) и объемного расхода (объема) сжатого воздуха, биогаза, метана, природного газа, углекислого газа и других;
ST98L (заводские № 331653, 331655, 421601, 421603, 420876, 420881, 427943, 427944, 427945, 427946) - проточное исполнение, предназначены для измерений массового расхода (массы) и объемного расхода (объема) сжатого воздуха, биогаза, метана, природного газа, углекислого газа, факельного газа и других.

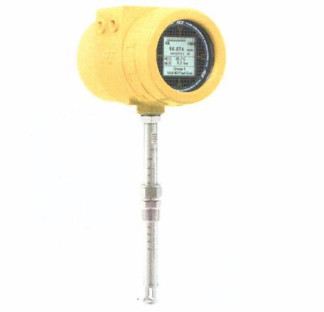

Общий вид расходомеров показан на рисунках 1-3.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, расходомеры пломбируются в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений. Место пломбировки ЭБ показано на рисунке 4.
Защитная гильза с установленным внутри ТСП
Рисунок 4 - Схема пломбировки
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память ЭБ при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти и передачу измеренных и вычисленных значений через интерфейсы связи.
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 3.02PST98, 3.02PST98L |
| Номер версии (идентификационный номер) ПО | 3.02P |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления контрольной суммы исполняемого кода | - |
Т а б л и ц а 2 - Метрологические характеристики
| Модель | ST98 | ST98L |
| Исполнение 1111 | погружное | проточное |
| Диапазон измерений массового расхода газа при измерении в трубопроводе круглого сечения, кг/ч | от 3,4 до 751000 | от 0,02 до 1710 |
| Пределы основной допускаемой относительной погрешности измерения (вычисления) расхода и количества газа1), % | Г Q ^ + 1 + 0,5 ^max 1 Q 0 где Qmax - наибольший предел измерений, кг/ч (м3/ч); Q - значение измеряемой величины, кг/ч (м3/ч). | |
| Пределы дополнительной допускаемой относительной погрешности измерения (вычисления) расхода и количества газа при отклонении температуры и давления, от значений, на которых проводилась калибровка | ±0,03/на 1 °С; ±0,25/на 0,1 МПа | |
| Пределы допускаемой относительной погрешности измерения текущего времени, % | ±0,01 | |
| Динамический диапазон | Настраиваемый от 10:1 до 100:1 | |
| Номинальный диаметр трубы | от 50 до 1100 мм | 1", 1 / '', 2 '' |
| Интерфейс связи | RS-232, HART, Profibus | |
| Параметры измеряемой среды: - диапазон избыточного давления, МПа - диапазон температур, °С | от 0 до 1,7 от -70 до +450 | |
| Примечание: 1) массового расхода и массы или объемного расхода и объема, приведенных к стандартным условиям. | ||
Т а б л и ц а 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В - от сети переменного тока с частотой питания (50±1)/(60±1) Гц - от источника постоянного тока | от 85 до 265 24±4,8 |
| Диапазон температур окружающей среды, °С - для 1111 -для ЭБ | от -40 до +65 от -18 до +60 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP66/67 |
| Габаритные размеры, мм, не более - ПП | 0191x171x879 (NEMA4X); 0127x236x914(ATEX) |
| - ЭБ | 0137x860 |
| Масса, кг, не более - ПП - ЭБ | 4.0 4.0 |
наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус расходомера методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер-счетчик массовый серии ST | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Этикетка | 1 экз. |
| Методика поверки МЦКЛ.0126 МП | 1 экз. |
осуществляется по документу МЦКЛ.0126 МП «Инструкция. Расходомеры-счетчики массовые серии ST. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 24.12.2014 г.
Основные средства поверки:
- установка поверочная расходоизмерительная, диапазон задаваемого расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3 %;
- датчик или преобразователь температуры, абсолютная погрешность измерений температуры газа не более ± 0,25 °C;
- датчик или преобразователь абсолютного давления или датчики избыточного и барометрического давления, основная приведенная погрешность измерения давления не более ± 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
