| Номер в госреестре | 68487-17 |
| Наименование СИ | Формирователи телефонных соединений |
| Обозначение типа СИ | ПРИЗМА-2М |
| Изготовитель | ФГУП "ЦНИИ связи" (ЦНИИС), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 05.09.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Формирователи телефонных соединений ПРИЗМА-2М, далее приборы, предназначены для формирования длительности телефонных соединений и статистического анализа информации (данных), полученной из систем измерения длительности соединений (СИДС) оборудования связи.
Принцип действия приборов основан на формировании телефонного соединения заданной длительности и фиксации моментов начала и окончания телефонного соединения.
Приборы представляют собой программно-аппаратный комплекс, состоящий из блока формирования телефонных соединений и транспортного модуля GSM/UMTS.
Управление приборами осуществляется с помощью внешнего персонального компьютера (ПК) с пакетом специального программного обеспечения (ПО) ПРИЗМА-2М, версия 3.0, функционирующего в операционной системе MS Windows.
Подключение приборов к ПК осуществляется по локальной сети Ethernet.
Подключение приборов к оборудованию связи осуществляется по аналоговым абонентским линиям или с использованием технологий: GSM, UMTS, Ethernet (с внешним SIP-шлюзом).
Основные функции приборов:
- формирование временных интервалов;
- статистический анализ учетных данных, полученных из систем измерения длительности соединений (СИДС).
Конструктивно приборы выполнены в виде типовых приборных контейнеров.

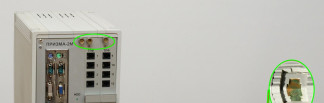

Защита от несанкционированного доступа к процессору и результатам измерений обеспечивается пломбами, которые установлены на блоке формирования телефонных соединений и транспортном модуле GSM/UMTS, что предотвращает несанкционированные вмешательства, которые могут привести к изменению метрологических характеристик или результатов измерений. Общий вид прибора и места пломбирования представлены на рисунке 1.
Уровень защиты ПО и измерительной информации «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | ПРИЗМА-2М |
| Номер версии (идентификационный номер) ПО | 3.0 |
| Цифровой идентификатор ПО (MD5) | efb26557d87a4fa789b3326e26e670fb |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон формирования длительности телефонного соединения, с | от 1 до 3600 |
| Пределы допускаемой абсолютной погрешности формирования длительности телефонного соединения, с | ±0,25 |
| Параметры импульсного набора номера: - период импульсов в серии, мс - импульсный коэффициент - пауза между двумя сериями импульсов, мс | 100±5 от 1,4 до 1,6 от 400 до 1000 |
| Параметры частотного набора номера по ГОСТ 7153-85: - частоты I группы, Гц - частоты II группы, Гц - предельное отклонение частот I и II групп, % | 697, 770, 852, 941 1209, 1336, 1477, 1633 ±1,8 |
| Значение модуля входного сопротивления абонентского комплекта в режимах: - «Разговорный» на частоте 1 кГц при силе тока 35 мА, Ом - «Вызов» на частоте 25 Гц при напряжении переменного тока на входе 50 В, кОм | 600±60 от 4 до 20 |
| Значение электрического сопротивления абонентского комплекта постоянному току в режиме «Разговорный» при силе тока 35 мА, Ом | 320+32 |
| Чувствительность приемников акустических сигналов на частоте (425+50) Гц, мВ | 25±10 |
| Чувствительность приемников контрольных сигналов на частоте (1000+50) Гц, мВ | 25±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от +10 до +35 80 от 70,0 до 106,7 |
Таблица 4 - Потребляемая мощность, масса и габаритные размеры
| Наименование | Обозначение | Потребляемая мощность, В-А, не более | Масса, кг, не более | Г абаритные размеры, мм (длина- ширина-высота), не более |
| Блок формирования телефонных соединений | ЦМПР.468172.001 | 30 | 5 | 301х260х181 |
| Транспортный модуль GSM/UMTS | ЦМПР.468172.003 | 20 | 4 | 290х260х75 |
наносится на эксплуатационную документацию приборов типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Обозначение | Наименование изделия | Количество | Примечание |
| ЦМПР.468172.001 | Блок формирования телефонных соединений | 1 | |
| ЦМПР.468172.003 | Транспортный модуль GSM/UMTS | 1 | Поставляется по отдельному заказу |
| Персональный компьютер (ноутбук) | 1 | Покупное изделие. Поставляется по отдельному заказу | |
| SIP-шлюз | 1 | Покупное изделие. Поставляется по отдельному заказу | |
| ЦМПР.467361.003 | Компакт диск с программным обеспечением ПРИЗМА-2М | 1 | |
| SCZ-1 240-006 | Кабель электропитания | 1 | Покупное изделие |
| Кабель USB 2.0 | 1 | Покупное изделие | |
| UTP-5E | Патч-корд | 1 | Покупное изделие |
| Телефонный кабель | 16 | Покупное изделие | |
| ЦМПР.466961.003 ПС | Паспорт | 1 | |
| ЦМПР.466961.003 РЭ | Руководство по эксплуатации | 1 | |
| ЦМПР.466961.003 МП | Методика поверки | 1 | |
| Упаковка | 1 | Покупное изделие |
осуществляется по документу ЦМПР.466961.003МП «Формирователи телефонных соединений ПРИЗМА-2М. Методика поверки», утвержденному ФГУП ЦНИИС 21 апреля 2017 г.
Основные средства поверки:
- генератор низкочастотный Г3-123 (регистрационный номер 11189-88);
- вольтметр универсальный цифровой В7-35 (регистрационный номер 7030-79);
- магазин сопротивлений Р33 (регистрационный номер 48930-12);
- частотомер электронно-счетный Ч3-63 (регистрационный № 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к формирователям телефонных соединений ПРИЗМА-2М
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
