| Номер в госреестре | 68494-17 |
| Наименование СИ | Мерник металлический эталонный 1-го разряда |
| Обозначение типа СИ | JLQ-447,6 |
| Изготовитель | "Dandong best automation engineering & meter co. ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерник металлический эталонный 1-го разряда JLQ-447,6 предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости по ГОСТ 8.470-82.
Принцип действия мерника металлического эталонного 1-го разряда JLQ-447,6 основан на измерении объема жидкости методом налива. При передаче единицы объема поверяемым средствам измерений жидкость наливают до отметки номинальной вместимости или иной вместимости по шкале в предварительно смоченный водой мерник металлический эталонный 1-го разряда JLQ-447,6 через горловину. Жидкость из мерника сливается через сливной кран сплошной струей с последующей выдержкой в течение 1 минуты на слив капель.
При поверке после заполнения мерника металлического эталонного 1-го разряда JLQ-447,6 жидкость сливают через сливной кран сплошной струей в поверяемое средство измерений (метод налива) или выливая жидкость из поверяемого средства измерений в мерник металлический эталонный 1-го разряда JLQ-447,6 (метод слива).
Мерник металлический эталонный 1-го разряда JLQ-447,6 состоит из резервуара, измерительной непрозрачной горловины с краном для регулировки жидкости и выносной шкалой, расположенной параллельно оси горловины, рамы, сливного крана и ампулы уровня. Резервуар мерника устанавливается на раму, имеющую опоры для передвижения и домкраты для установки мерника в вертикальное положение.

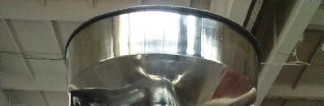

Общий вид мерника металлического эталонного 1-го разряда JLQ-447,6 представлен на рисунке 1.
Пломбирование мерника металлического эталонного 1-го разряда JLQ-447,6 осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, кране для регулировки жидкости на горловине и на винте регулировки шкалы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерника металлического эталонного 1-го разряда JLQ-447,6
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре +20 °С, дм3 | 447,6 |
| Пределы допускаемой относительной погрешности мерника при измерении объема при температуре +20 °С, % | ±0,02 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| вода и другие неагрессивные | |
| Измеряемая среда | жидкости по отношению к материалу мерника |
| Температура измеряемой среды, оС | от +10 до +30 |
| Г абаритные размеры, мм, не более | |
| - высота | 2016 |
| - ширина | 1080 |
| - длина | 1107 |
| Масса, кг, не более | 136 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, С | от +10 до +30 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, не менее, ч | 20000 |
наносится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда JLQ-447,6, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический эталонный 1-го разряда заводской номер 16С93102 | JLQ-447,6 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основное средство поверки:
- рабочий эталон единицы массы 3 разряда по 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда JLQ-447,6
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация изготовителя.
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
