| Номер в госреестре | 68505-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-30000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-30000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 30000 м .
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища, сферической крыши и понтона.
Цилиндрическая стенка резервуаров включает в себя десять цельносварных поясов полистовой сборки.
Днище резервуаров - коническое с уклоном 1:100 от центра к краям, состоящие из центральной части и кольцевой окрайки.
Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов. Крыша резервуаров - сферическая, состоящая из отдельных сборных секторных щитов, опирающихся на опорное, центральное кольцо и элементы каркасного настила.
Фундамент монолитные железобетонные плиты толщиной 600 мм. на свайном основании.
Резервуары РВСП-30000 № 25, 26, 27, 28 расположены на площадке ПП «Грушовая», ПК «Шесхарис» АО «Черномортранснефть», 353911, Краснодарский край, г. Новороссийск-11.

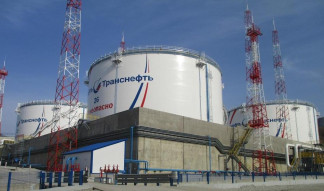

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-30000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-30000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | |||
| РВСП-30000 | ||||
| Заводские номера резервуаров | ||||
| 25 | 26 | 27 | 28 | |
| Номинальная вместимость, м3 | 30000 | |||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВСП-30000 | |
| Заводские номера резервуаров | |
| 25 26 27 28 | |
| Габаритные размеры: - диаметр внутренний резервуара, мм - высота стенки резервуара, мм | 39900 22500 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Обозначение |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-30000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-30000 | 4 экз. |
| Г радуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
