| Номер в госреестре | 68509-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | AF22M.RU мод. AF22M.RU, AF22M/СH2S.RU, AF22M/CTRS.RU |
| Изготовитель | ЗАО "Экрос-Инжиниринг", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 05.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы AF22M.RU модификаций AF22M.RU, AF22M/СH2S.RU, AF22M/CTRS.RU (далее - газоанализаторы) предназначены для непрерывного автоматического измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.
Принцип действия газоанализаторов - флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах 190-230 нм, в диапазоне относительно свободном от влияния мешающих компонентов.
Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.
При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 °С происходит реакция окисления сероводорода до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или SO2 и H2S.
При определении суммарного содержания соединений восстановленной серы (TRS) анализируемая проба газа попадает в блок конвертера, где на специальном фильтре проходит очистку от SO2, а затем при температуре 870 °С происходит реакция окисления соединений восстановленной серы (TRS) до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения TRS или SO2 и TRS.
Для измерения TRS в технологических газовых смесях (выбросах) используется система разбавления.
Перевод газоанализатора в тот или иной режим работы осуществляется с помощью служебных клавиш, расположенных на лицевой панели прибора.
Результаты измерений выводятся:
- на буквенно-цифровой дисплей, расположенный на передней панели;
- в виде аналоговых выходных сигналов - 0-1 В, 0-10 В, 0-20 мА, 4-20 мА;
- в виде цифрового выходного сигнала через плату последовательного интерфейса
RS 232/422 и Ethernet для связи с компьютером.
На передней панели прибора расположены:
- дисплей, который обеспечивает вывод результатов измерений в выбранных единицах
3 3
измерений (ppm (ppb) или мг/м (мкг/м )), а также вывод информации, необходимой для программирования и для тестирования прибора;
- клавиатура с 6 функциональными клавишами для управления работой прибора, программирования его функций и тестирования.
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Газоанализаторы выпускаются в трех модификациях:
- AF22M.RU - для измерения объемной доли или массовой концентрации диоксида серы (SO2);
- AF22M/GH2S.RU - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и сероводорода (H2S);
- AF22M/CTRS.RU - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S;

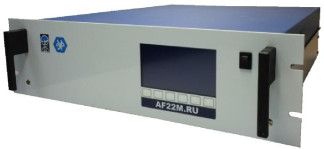

Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования представлены на рисунке 1.
Место нанесения знака поверки Место пломбирования
Модификация AF22M/СH2S.RU
Модификация AF22M/CTRS.RU
Рисунок 1 - Общий вид газоанализаторов AF22M.RU модификаций AF22M.RU,
AF22M/CH2S.RU, AF22M/CTRS.RU
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (RS 232/422/Ethernet).
Номер версии ПО отображается на дисплее газоанализатора при включении электрического питания или через меню газоанализатора в разделе Main menu^-Configuration ^ Date/Time/Language (для английской версии меню).
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - низкий по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AF22M |
| Номер версии (идентификационный номер) 1)ПО | 3.6.f |
| Цифровой идентификатор ПО | - |
| 1) Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Основные метрологические характеристики
| Опреде ляемый компо нент | Диапазоны показаний, млн-1(ррт) | Диапазоны измерений | Пределы допускаемой основной погрешности 2) | Область применения | ||
| объемной доли, млн-1 (ppm) | массовой концентрации1^ мг/м3 | приведенной, (Y), % | относи тельной (5), % | |||
| Диоксид серы (SO2) | от 0 до 10 | от 0 до 0,02 включ. | от 0 до 0,06 включ. | ±15 | - | Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси |
| св. 0,02 до 10 | св.0,06 до 30 | - | ±15 | |||
| Серово дород (H2S) | от 0 до 1 | от 0 до 0,005 включ. | от 0 до 0,008 включ. | ±20 | - | Контроль ПДК атмосферного воздуха |
| св. 0,005 до 1 | св. 0,008 до 1,5 | - | ±20 | |||
| TRS в пересчете на H2S | от 0 до 1 | от 0 до 0,02 включ. | от 0 до 0,03 включ. | ±15 | - | Контроль воздуха, технологические газовые смеси |
| св. 0,02 до 1 | св. 0,03 до 1,5 | - | ±15 | |||
| Примечания: 1) 1 3 1 Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с использованием коэффициентов, равных для SO2 - 2,86; H2S - 1,52; TRS - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89; 1 3 2 Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) для воздуха рабочей зоны проводится с использованием коэффициента, равного для SO2 - 2,66 (при 20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88. 3 Значение коэффициента пересчета вводится в память газоанализатора вручную посредством меню в разделе «Configuration => Offsets/Units/Conversions» (для английской версии меню). 4 2) Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не более 0,002 млн-1 (генератор нулевого воздуха ZAG, генератор нулевого воздуха мод. 701), H2S не более 0,0005 млн-1 (генератор нулевого воздуха ZAG мод. ZAG7001). | ||||||
Таблица 3 - Метрологические и технические характеристики
| Параметр | Значение |
| Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от предела допускаемой основной погрешности | ±0,4 |
| Параметр | Значение |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,3 |
| Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности | ±0,4 |
| Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации 1): - по измерительному каналу объемной доли диоксида серы Приведенной2), в диапазоне от 0 до 0,02 млн-1 включ. относительной, в диапазоне св. 0,02 до 10 млн-1 - по измерительному каналу объемной доли сероводорода приведенной, в диапазоне от 0 до 0,005 млн-1 включ., относительной, в диапазоне св. 0,005 до 1 млн-1 - по измерительному каналу объемной доли суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S приведенной, в диапазоне от 0 до 0,005 млн-1 включ., относительной, в диапазоне свыше 0,005 до 1 млн-1 | ±25 ±25 ±25 ±25 ±25 ±25 |
| Время установления показаний (время усреднения) Т0,9, с, не более - при измерении SO2 или H2S - при измерении H2S и SO2 - при измерении SO2 и TRS | от 20 до 120 405 450 |
| Время прогрева газоанализатора, мин, не более | 60 |
| Напряжение питания переменным током частотой (50±1) Гц, В | 230±23 |
| Потребляемая электрическая мощность, не более, В-А | 440 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 10 |
| Номинальная цена единицы наименьшего разряда индикатора (для объемной доли) от 0,0 до 999,9 млрд-1 (ppb) от 1000 до 9999) млрд- (ppb) от 0,000 до 9,999 млн-1 (ppm) | 0,1 млрд-1 (ppb) 1 млрд-1- 1(ppb) 0,001 млн-1 (ppm) |
| Примечание 1) пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации рассчитаны для диапазона температур окружающей среды от +10 до +30 oC с учетом нормированного значения пределов допускаемой основной и дополнительной погрешности в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. и Приказом Минздравсоц развития Российской Федерации № 1034 от 09.09.11. 2) погрешность приведена к верхнему значению поддиапазона измерений | |
Таблица 4 - Габаритные размеры и масса
| Наименование | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| AF22M.RU модификаций AF22M.RU, AF22M/GH2S.RU, AF22M/CTRS.RU | 631 | 483 | 133 | 9 |
| блок конвертера | 631 | 483 | 133 | 9 |
Таблица 5 - Условия эксплуатации
| Наименование | Диапазон температуры окружающей о/~' среды, С | Диапазон относительной влажности окружающей среды при температуре +25 oC, % | Диапазон атмосферного давления, кПа |
| AF22M.RU модификаций AF22M.RU, AF22M/CH2S.RU, AF22M/CTRS.RU | от +10 до +30 | от 20 до 95 | от 84 до 106,7 |
| Содержание неизмеряемых компонентов, не более: | |||
| оксид азота для канала измерений H2S для остальных каналов | 0,05 млн-1 0,5 млн-1 | ||
| метан | 100 млн-1 | ||
| озон | 0,5 млн-1 | ||
| оксид углерода | 200 млн-1 | ||
| диоксид углерода | 0,03 % (об) | ||
| диоксид азота | 1 -1 1 млн | ||
| кислород | 18-21 % (об.), остальное азот | ||
| ароматические углеводороды | 0,1 млн-1 | ||
наносится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Газоанализатор - модификации AF22M.RU или - модификации AF22M/CH2S.RU или - модификации AF22M/CTRS.RU в составе: - измерительный блок AF22M/CTRS.RU - блок конвертера CTRS | AF22M.RU AF22M/CH2S.RU AF22M/CTRS.RU CTRS | 1 шт. | Исполнение по заказу |
| Комплект запасных частей | 1 комплект | ||
| Руководство по эксплуатации | ЕАЖН.413313.001РЭ | 1 экз. | |
| Методика поверки | МП-242-2034-2017 | 1 экз. |
осуществляется по документу МП-242-2034-2017 «Газоанализаторы AF22M.RU модификаций AF22M.RU, AF22M/CH2S.RU, AF22M/CTRS.RU. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июня 2017 г.
Основные средства поверки:
- генератор нулевого воздуха ZAG, фирма "Environnement S.A.", Франция (регистрационный № 61769-15) - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03 (регистрационный № 62151-15) в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: H2S/N2 (ГСО 10538-2014), SO2/N2 (ГСО 10546-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на газоанализатор, как указано на рисунке 1 в виде наклейки.
приведены в эксплуатационном документе.
Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Газоанализаторы AF22M.RU. Технические условия. ЕАЖН.413313.001ТУ
