| Номер в госреестре | 68510-17 |
| Наименование СИ | Анализаторы термогравиметрические |
| Обозначение типа СИ | Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 |
| Изготовитель | "TA Instruments", США |
| Год регистрации | 2017 |
| Срок свидетельства | 05.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы термогравиметрические моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 (далее - термоанализаторы) предназначены для измерений изменения массы твердых, порошкообразных и жидких материалов и температуры, при которой это изменение массы происходит.
Принцип измерения массы образца основан на компенсации крутящего момента равноплечных рычажных весов, на подвесах эквилибра которых прикреплены тигель с образцом и тигель сравнения. Для компенсации крутящего момента эквилибра используется катушка индуктивности. Величина тока на катушке индуктивности автоматически подбирается таким образом, чтобы эквилибр находился в нулевом положении. Ток на катушке индуктивности пропорционален массе образца.
Термоанализаторы Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55 представляет собой настольные лабораторные приборы.
Термоанализатор TGA-HP50 представляет собой напольный лабораторный прибор
Термоанализаторы состоит из весов, термостата с системой контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух или четырех потоков газа в термостат с возможностью автоматического их смешения и контроля расхода газов в процессе эксперимента.
Измерение изменения массы образца в термоанализаторах проводится относительно образца сравнения. Термоанализаторы оснащены специальной системой охлаждения термостата, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.

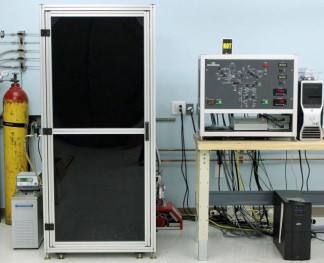

Общий вид термоанализаторов изображен на рисунках 1 - 4.
Термоанализаторы оснащены автономным программным обеспечением (ПО), позволяющим проводить настройку термоанализаторов и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Защита автономного ПО обеспечивается средствами ОС Windows.
Идентификационные данные программного обеспечения (ПО) термоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Термоанализаторы моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55 | |
| Идентификационное наименование ПО | TRIOS |
| Номер версии ПО (идентификационный номер ПО) | Не ниже 4 |
| Цифровой идентификатор ПО | 59B2E619 |
| Алгоритм вычисления цифрового идентификатора ПО) | CRC32 |
| Термоанализатор модели TG-HP50 | |
| Идентификационное наименование ПО | GHT-ST |
| Номер версии ПО (идентификационный номер ПО | Не ниже 3 |
| Цифровой идентификатор ПО | 55FF25F3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Discovery TGA 5500 | Discovery TGA 550 | Discovery TGA 55 | TGA-HP50 | |
| Диапазон показаний температур, °С | от +20 до +1200 | от +20 до +1000 | от +20 до +1000 | от -5 до +800 |
| Диапазон измерений температур, °С | от +20 до +770 | от +20 до +770 | от +20 до +770 | от +20 до +770 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 | ±1,0 | ±1,0 | ±1,0 |
| Наибольший предел взвешивания, мг | 1000 | 1000 | 1000 | 5000 |
| Пределы допускаемой основной абсолютной погрешности при измерениях массы в диапазоне температуры от +15 оС до +25 оС включ., мг | ±0,02 | ±0,02 | ±0,02 | ±0,05 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерениях массы в диапазоне температуры св. +25 оС до +770 оС, мг | ±0,04 | ±0,04 | ±0,04 | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование | Значение | |||
| характеристики | ||||
| Напряжение питания, В | 100-240 | 100-240 | 100-240 | 100-240 |
| Частота питания, Гц | 47-63 | 47-63 | 47-63 | 47-63 |
| Потребляемая мощность, | 1,44 | 1,44 | 1,44 | 2,0 |
| кВА | ||||
| Масса, кг, не более | 32 | 32 | 32 | 91 |
| Габаритные размеры | ||||
| основного блока, мм, не | ||||
| более | 510 | 510 | 510 | 1080 |
| Глубина | 530 | 530 | 530 | 850 |
| Ширина | 530 | 530 | 530 | 2070 |
| Высота | ||||
| Средний срок службы, | 8 | 8 | 8 | 8 |
| лет | ||||
| Условия эксплуатации: | ||||
| - температура | ||||
| окружающего воздуха, °С | от +15 до +30 | от +15 до +30 | от +15 до +30 | от +15 до |
| - атмосферное давления, | +30 | |||
| кПа | от 84,0 до 106,7 | от 84,0 до | от 84,0 до | от 84,0 до |
| - относительная | 106,7 | 106,7 | 106,7 | |
| влажность воздуха, % | от 5 до 80 | от 5 до 80 | от 5 до 80 | от 5 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на правую боковую поверхность прибора в виде наклейки с изображением знака.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы термогравиметрические | Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 | 1 шт |
| Руководство по эксплуатации | 1 шт | |
| Методика поверки | МП 2413-0043-2017 | 1 шт |
осуществляется по документу МП 2413-0043-2017 «ГСИ. Анализаторы термогравиметрические моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
- Набор гирь 1 мг - 5 г класса точности Е2 по ГОСТ OIML R 111-1-2009;
- Стандартные образцы температур и теплот фазовых переходов (комплект СОТСФ) ГСО 2312-82/2316-82;
- Стандартный образец термодинамических свойств ГСО 149-86 -корунд;
- Весы неавтоматического действия с характеристиками не хуже: дискретность 0,01 мг, Max = 20 г, 2 класс точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К Техническая документация фирмы «TA Instruments», США
