| Номер в госреестре | 68511-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | СТАВ |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2017 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия СТАВ предназначены для измерений массы различных грузов и транспортных средств.
Принцип действия весов неавтоматического действия СТАВ основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков, возникающих под действием силы тяжести взвешиваемого груза, находящегося на грузоприемном устройстве (далее - ГПУ), в электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора или программно-технический комплекс.
Весы неавтоматического действия СТАВ имеют модульную конструкцию и состоят из:
- ГПУ (Т.2.1.1 ГОСТ OIML R 76-1-2011);
- Весоизмерительного(ых) датчика(ов) (далее - датчик);
- Устройства обработки аналоговых данных (далее - УОАД) с программно-техническим комплексом на базе персонального компьютера или программируемого контроллера (далее -ПТК), или весового(ых) индикатора(ов) (далее - индикатор) с ПТК или без него. УОАД, используемое в составе весов, представляет собой прибор (приборы) весоизмерительный ПВ-15, изготавливаемый ООО «ИЦ «АСИ», либо модули многофункциональные SIWAREX, изготавливаемые
«Siemens AG», Германия.
ГПУ состоит из одной или нескольких секций, представляющих собой раму, установленную или подвешенную на весоизмерительный(ые) датчик(и). Для монтажа датчика используются узел встройки или комплект креплений, позволяющий закрепить датчик непосредственно на секцию. В зависимости от исполнения ГПУ, соседние секции могут быть разделены или соединены между собой и иметь как общие, так и раздельные точки опоры. Секция может быть различной формы - прямоугольная, квадратная, круглая, шестиугольная.
На ГПУ весов могут, в зависимости от области применения весов, устанавливаться следующие приспособления:
- настил;
- защитное ограждение;
- демпфирующие устройства;
- ложементы или опоры для размещения и закрепления взвешиваемых грузов;
- конвейеры или направляющие для перемещения по ним взвешиваемых грузов;
- электромеханические, гидравлические, пневматические механизмы подъема и опускания взвешиваемого груза;
- другие различные приспособления для удобства установки и закрепления груза;
- ёмкости различных конфигураций для штучного, насыпного и наливного груза.
В зависимости от технологии использования, ёмкости могут размещаться как на ГПУ так и под ним.
Весы неавтоматического действия СТАВ выпускаются в следующих модификациях СТАВ-[1]/[2] ([3]/[4]), которые отличаются максимальной нагрузкой (Мах), количеством поверочных интервалов, типом применяемых УОАД, индикаторов и датчиков. Расшифровка обозначений приведена в таблице 1.
Расшифровка
Обозначение
Позиция
Максимальная нагрузка, (т)
(см. Таблицу 3)
[1]
Исполнение весов (см. Таблицу 3)
[2]
1; 2; 3
00; 01; 02; 03; 04; 05; 06; 07; 08; 09; 10; 11; 12; 13; 14; 15; 16; 17
Тип УАОД или индикатора:
00 - отсутствует (при использовании датчиков C 16i);
01 - ПВ-22;
02 - ПВ-24;
[3]
03 - ПВ-15;
04 - CI-6000A;
05 - CI-8000V;
06 - BI-100R;
07 - BI-100RB;
08 - WE2111;
09 - SIWAREX U;
10 - SIWAREX CF;
11 - SIWAREX CS;
12 - SIWAREX M;
13 - SIWAREX FT A;
14 - SIWAREX FTC;
15 - М0600-К;
16 - М0600-Д;
17 - М0601
01
05
09
13
17
21
02; 03 06; 07 10; 11 14; 15 18; 19 22; 23 25
04
08
12
16
20
24
[4]
Тип датчиков:
01 - Z6;
02 - HLC;
03 - RSC;
04 - RTN;
05 - 06A;
06 - C16i;
07 - DSB2;
08 - WBK;
09 - BM14G;
10 - BM14K;
11 - B9H;
12 - B9F;
13 - NHS;
14 - S;
15 - D;
16 - SBA;
17 - BS;
18 - BSA;
19 - BSS;
20 - BSH;
21 - HBS;
22 - BCA;
23 - BCМ;
24 - ТЕМ-251;
25 - ТЕМ-252

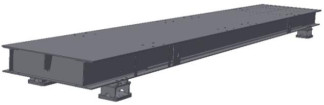

Общий вид ГПУ (секции) весов представлен на рисунке 1.
ГПУ (секция) на подвесных узлах встройки датчиков Рисунок 1 - Общий вид ГПУ (секции) весов
ГПУ (секция) весов шестиугольной формы с настилом
Датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные С, модификации C16A, С 16i изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 60480-15);
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA, BCМ, изготавливаемые «CAS Corporation Ltd», Корея (Регистрационный номер 51261-12);
- датчики весоизмерительные тензорезисторные SBA, изготавливаемые «CAS Corporation Ltd», Корея (Регистрационный номер 56798-14);
- датчики весоизмерительные тензорезисторные WBK, изготавливаемые «CAS Corporation Ltd», Корея (Регистрационный номер 56685-14);
- датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 21175-13);
- датчики весоизмерительные тензорезисторные Z6, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 15400-13);
- датчики весоизмерительные тензорезисторные HLC, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 21177-13);
- датчики весоизмерительные тензорезисторные RSC, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 56974-14);
- датчики весоизмерительные тензорезисторные DSB2, изготавливаемые «CAS Corporation Ltd», Корея (Регистрационный номер 56675-14);
- датчики весоизмерительные тензорезисторные Column, модификации BM14G, BM14K, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (Регистрационный номер 55371-13);
- датчики весоизмерительные тензорезисторные S, D, изготавливаемые «Keli Sensing Technology, Co., Ltd», Ningbo (Регистрационный номер 57673-14);
- датчики весоизмерительные тензорезисторные NHS, изготавливаемые «Keli Sensing Technology, Co., Ltd», Ningbo (Регистрационный номер 57674-14);
- датчики весоизмерительные тензорезисторные Dual shear beam, модификации B9H, B9F, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (Регистрационный номер 55371-13);
- датчики весоизмерительные тензорезисторные ТЕМ-251, изготавливаемые
ООО «ИЦ «АСИ» (Регистрационный номер 66556-17);
- датчики весоизмерительные тензорезисторные ТЕМ-252, изготавливаемые
ООО «ИЦ «АСИ» (Регистрационный номер 66555-17).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены либо к УОАД, либо к индикатору, либо к ПТК (напрямую или через соединительные коробки).
ПТК включает в себя программное обеспечение «АРМ «Весы статические», осуществляющее окончательную обработку измерительной информации и отображение результатов взвешивания.
УОАД осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков и через цифровой интерфейс передает измерительную информацию в цифровой форме в ПТК.
УОАД, используемые в составе весов:
- приборы весоизмерительные ПВ-15, изготавливаемые ООО «ИЦ «АСИ»;
- модули многофункциональные SIWAREX, модификации SIWAREX CS, SIWAREX M, SIWAREX FTA, SIWAREX FTC, SIWAREX U, SIWAREX CF, изготавливаемые «Siemens AG», Германия (Регистрационный номер 50385-12).
Индикатор осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков, его окончательную обработку и отображение результатов взвешивания.
Индикаторы, используемые в составе весов:
- приборы весоизмерительные ПВ-22, ПВ-24, изготавливаемые ООО «ИЦ «АСИ»;
- приборы весоизмерительные CI, BI, модификации CI-6000A, CI-8000V, BI-100R, BI-100RB, изготавливаемые «CAS Corporation Ltd», Республика Корея (Регистрационный номер 50968-12);
- приборы весоизмерительные WE, модификации WE2111, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Регистрационный номер 61808-15);
- приборы весоизмерительные Микросим, модификации М0600-К, М0600-Д, М0601, изготавливаемые ООО НПП «Метра», Россия (Регистрационный номер 55918-13)
Общий вид УОАД представлен на рисунке 2. Общий вид индикаторов представлен на рисунке 3.
в—- =--
Прибор весоизмерительный ПВ 15
4 А А
' т « wrw щ ш
УОАД ПВ-15
УОАД SIWAREX CF УОАД SIWAREX CS УОАД SIWAREX U
УОАД SIWAREX M УОАД SIWAREX FTA УОАД SIWAREX FTC
щ
Индикатор CI-8000V
Индикатор BI-100R, BI-100RB
Индикатор М0600-Д Индикатор М0601
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство выборки массы тары (Т.2.7.4);
- устройство индикации отклонения от нуля (4.5.5);
- показывающее устройство с расширением (Т.2.6).
При работе в жестких условиях эксплуатации (повышенной влажности, сильных вибрационных нагрузках, широком диапазоне рабочих температур), для защиты индикаторов допускается их установка в защитный ящик.
Схемы пломбировки весов от несанкционированного доступа приведены на рисунке 4.
mTt
Место пломбировки пломбой или пломбой в виде разрушаемой наклейки
Прибор весоизмерительный ПВ
ПВ-22
гГ
А к к А
I i i 1 Г*|
Программное обеспечение (далее - ПО) индикаторов и УОАД является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
В индикаторах ПВ-22, ПВ-24, М0600-Д, М0600-К, М0601, CI-6000A, CI-8000V, BI-100R, BI-100RB, WE2111 и УОАД ПВ-15 защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.
В УОАД SIWAREX ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (пломбировки от несанкционированного доступа разъема для подключения программно-аппаратных средств настройки и диагностики).
Программное обеспечение «АРМ «Весы статические» (далее - АРМ) является автономным и состоит из метрологически значимой и метрологически незначимой части.
Метрологически значимая часть защищена от случайных или намеренных изменений с использованием следующих средств:
а) после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC-32 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле StaAll32.exe фиксированным значением.
б) для защиты от незаконного распространения АРМ используется электронный ключ. При запуске программы проверяется соответствие версии АРМ «Весы статические» с информацией, хранящейся в электронном ключе. В случае несовпадения версий, АРМ запускается в демонстрационном режиме без возможности проведения измерений.
в) используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;
г) изменение ПО весов через интерфейс пользователя невозможно;
д) при изменении метрологически значимых параметров юстировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;
е) хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по CRC-32 со скрытым полиномом).
Идентификационные данные ПО индикаторов ПВ-22, ПВ-24, М0600-Д, М0600-К, М0601, CI-6000A, CI-8000V, BI-100R, BI-100RB отображаются на дисплее индикаторов при включении и представлены в таблице 2. Номер версии (идентификационный номер) ПО индикатора WE2111, указанный в таблице 2, доступен для просмотра во время работы весов при нажатии специальной комбинации клавиш для выхода в режим памяти данных (Alibi).
Идентификационные данные АРМ «Весы статические» доступны для просмотра в меню «Справка - О программе» программы.
Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077 - 2014.
Идентификационные данные представлены в таблице 2.
| Таблица 2 — И | дентификационные данные программного обеспечения | ||||
| Индикаторы ПО | Наименование ПО | Идентифи кационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПВ-22 | — | — | Vt 220XXXXXX 1) | — | — |
| ПВ-24 | — | — | Vt 400XXXXXX 1) | — | — |
| М0600-К, М0600-Д, | — | Ed 4.xx | 4 | — | — |
| М0601 | — | Ed 5.xx | 5 | 0x3C40 | CRC-16 с полиномом 0хА001 |
| CI-6000A | CI-6000 series firmware | — | 1.01, 1.02, 1.03 | — | — |
| CI-8000V | CI-8000 series firmware | — | t1000 02, t1000 03, t1000 04 | — | — |
| 1 | 2 | 3 | 4 | 5 | 6 |
| BI-1200R BI-100RB | BI series firmware | — | 1.00, 1.01, 1.02 | — | — |
| WE2111 | — | — | V1.0X1) | — | — |
| АРМ «Весы статические» | АРМ «Весы статические» (StaAll32.exe). Метрологически значимая часть StaticWeightLi-brary.dll | — | 1.0.0.12) | C4BF89F0 | CRC32 |
| Примечание: 1) Х, XXXXXX — обозначение номера версии метрологически незначимой части ПО. 2) Номер версии метрологически значимой части StaticWeightLibrary.dll | |||||
Класс точности по ГОСТ OIML R 76-1-2011............................................................III (средний).
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов нагрузки (m), пределов допускаемой погрешности при первичной поверке (mpe) и число поверочных интервалов (n) приведены в таблице 3.
Таблица 3 - Метрологические ха
рактеристики
| Модификация | Мах, т | Min, т | d=e, кг | m, т | mpe, кг | n |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| СТАВ-04/1 ([3]/[4]) | 0,4 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 2000 |
| Св. 0,1 до 0,4 включ. | ±0,2 | |||||
| СТАВ-05/1 ([3]/[4]) | 0,5 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 2500 |
| Св. 0,1 до 0,4 включ. | ±0,2 | |||||
| Св. 0,4 до 0,5 включ. | ±0,3 | |||||
| СТАВ-06/1 ([3]/[4]) | 0,6 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 3000 |
| Св. 0,1 до 0,4 включ. | ±0,2 | |||||
| Св. 0,4 до 0,6 включ. | ±0,3 | |||||
| СТАВ-08/1 ([3]/[4]) | 0,8 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 4000 |
| Св. 0,1 до 0,4 включ. | ±0,2 | |||||
| Св. 0,4 до 0,8 включ. | ±0,3 | |||||
| СТАВ-08/2 ([3]/[4]) | 0,8 | 0,01 | 0,5 | От 0,01 до 0,25 включ. | ±0,25 | 1600 |
| Св.0,25 до 0,8 включ. | ±0,5 | |||||
| СТАВ-1/1 ([3]/[4]) | 1 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 5000 |
| Св. 0,1 до 0,4 включ. | ±0,2 | |||||
| Св. 0,4 до 1 т включ. | ±0,3 | |||||
| СТАВ-1/2 ([3]/[4]) | 1 | 0,01 | 0,5 | От 0,01 до 0,25 включ. | ±0,25 | 2000 |
| Св. 0,25 до 1 включ. | ±0,5 | |||||
| СТАВ-1,5/1 ([3]/[4]) | 1,5 | 0,01 | 0,5 | От 0,01 до 0,25 включ. | ±0,25 | 3000 |
| Св. 0,25 до 1 включ. | ±0,5 | |||||
| Св. 1 до 1,5 включ. | ±0,75 | |||||
| СТАВ-2/1 ([3]/[4]) | 2 | 0,02 | 1 | От 0,02 до 0,5 включ. | ±0,5 | 2000 |
| Св. 0,5 до 2 включ. | ±1 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| СТАВ-3/1 ([3]/[4]) | 3 | 0,02 | 1 | От 0,02 до 0,5 включ. | ±0,5 | 3000 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 3 включ. | ±1,5 | |||||
| СТАВ-4/1 ([3]/[4]) | 4 | 0,02 | 1 | От 0,02 до 0,5 включ. | ±0,5 | 4000 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 4 включ. | ±1,5 | |||||
| СТАВ-4/2 ([3]/[4]) | 4 | 0,04 | 2 | От 0,04 до 1 включ. | ±1 | 2000 |
| Св. 1 до 4 включ. | ±2 | |||||
| СТАВ-5/1 ([3]/[4]) | 5 | 0,02 | 1 | От 0,02 до 0,5 включ. | ±0,5 | 5000 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 5 включ. | ±1,5 | |||||
| СТАВ-5/2 ([3]/[4]) | 5 | 0,04 | 2 | От 0,04 до 1 включ. | ±1 | 2500 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 5 включ. | ±3 | |||||
| СТАВ-5/3 ([3]/[4]) | 5 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 1000 |
| Св. 2,5 до 5 включ. | ±5 | |||||
| СТАВ-6/1 ([3]/[4]) | 6 | 0,04 | 2 | От 0,04 до 1 включ. | ±1 | 3000 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 6 включ. | ±3 | |||||
| СТАВ-8/1 ([3]/[4]) | 8 | 0,04 | 2 | От 0,04 до 1 включ. | ±1 | 4000 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 8 включ. | ±3 | |||||
| СТАВ-8/2 ([3]/[4]) | 8 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 1600 |
| Св. 2,5 до 8 включ. | ±5 | |||||
| СТАВ-10/1 ([3]/[4]) | 10 | 0,04 | 2 | От 0,04 до 1 включ. | ±1 | 5000 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 10 включ. | ±3 | |||||
| СТАВ-10/2 ([3]/[4]) | 10 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 2000 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| СТАВ-10/3([3]/[4]) | 10 | 0,2 | 10 | От 0,2 до 5 включ. | ±2,5 | 1000 |
| Св. 5 до 10 включ. | ±5 | |||||
| СТАВ-15/1 ([3]/[4]) | 15 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 3000 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 15 включ. | ±7,5 | |||||
| СТАВ-20/1 ([3]/[4]) | 20 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 4000 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 20 включ. | ±7,5 | |||||
| СТАВ-20/2 ([3]/[4]) | 20 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 2000 |
| Св. 5 до 20 включ. | ±10 | |||||
| СТАВ-25/1 ([3]/[4]) | 25 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 5000 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 25 включ. | ±7,5 | |||||
| СТАВ-25/2 ([3]/[4]) | 25 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 2500 |
| Св. 5 до 20 включ. | ±10 | |||||
| Св. 20 до 25 включ. | ±15 | |||||
| СТАВ-30/1 ([3]/[4]) | 30 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 3000 |
| Св. 5 до 20 включ. | ±10 | |||||
| Св. 20 до 30 включ. | ±15 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| СТАВ-40/1 ([3]/[4]) | 40 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 4000 |
| Св. 5 до 20 включ. | ±10 | |||||
| Св. 20 до 40 включ. | ±15 | |||||
| СТАВ-40/2 ([3]/[4]) | 40 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 2000 |
| Св. 10 до 40 включ. | ±20 | |||||
| СТАВ-50/1([3]/[4]) | 50 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 5000 |
| Св. 5 до 20 включ. | ±10 | |||||
| Св. 20 до 50 включ. | ±15 | |||||
| СТАВ-50/2 ([3]/[4]) | 50 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 2500 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 50 включ. | ±30 | |||||
| СТАВ-50/3 ([3]/[4]) | 50 | 1 | 50 | От 1 до 25 включ. | ±25 | 1000 |
| Св. 25 до 50 включ. | ±50 | |||||
| СТАВ-60/1 ([3]/[4]) | 60 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 3000 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 60 включ. | ±30 | |||||
| СТАВ-60/2 ([3]/[4]) | 60 | 1 | 50 | От 1 до 25 включ. | ±25 | 1200 |
| Св. 25 до 60 включ. | ±50 | |||||
| СТАВ-80/1 ([3]/[4]) | 80 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 4000 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 80 включ. | ±30 | |||||
| СТАВ-80/2 ([3]/[4]) | 80 | 1 | 50 | От 1 до 25 включ. | ±25 | 1600 |
| Св. 25 до 80 включ. | ±50 | |||||
| СТАВ-100/1 ([3]/[4]) | 100 | 1 | 50 | От 1 до 25 включ. | ±25 | 2000 |
| Св. 25 до 100 включ. | ±50 | |||||
| СТАВ-100/2 ([3]/[4]) | 100 | 2 | 100 | От 2 до 50 включ. | ±50 | 1200 |
| Св. 50 до 100 включ. | ±100 | |||||
| СТАВ-100/3 ([3]/[4]) | 100 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 5000 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 100 включ. | ±30 | |||||
| СТАВ-120/1 ([3]/[4]) | 120 | 1 | 50 | От 1 до 25 включ. | ±25 | 2400 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 120 включ. | ±75 | |||||
| СТАВ-150/1 ([3]/[4]) | 150 | 1 | 50 | От 1 до 25 включ. | ±25 | 3000 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 150 включ. | ±75 | |||||
| СТАВ-200/1 ([3]/[4]) | 200 | 2 | 100 | От 2 до 50 включ. | ±50 | 2000 |
| Св. 50 до 200 включ. | ±100 | |||||
| СТАВ-250/1 ([3]/[4]) | 250 | 2 | 100 | От 2 до 50 включ. | ±50 | 2500 |
| Св. 50 до 200 включ. | ±100 | |||||
| Св. 200 до 250 включ. | ±150 | |||||
| СТАВ-300/1 ([3]/[4]) | 300 | 2 | 100 | От 2 до 50 включ. | ±50 | 3000 |
| Св. 50 до 200 включ. | ±100 | |||||
| Св. 200 до 300 включ. | ±150 | |||||
| СТАВ-350/1 ([3]/[4]) | 350 | 4 | 200 | От 4 до 100 включ. | ±100 | 1750 |
| Св. 100 до 350 включ. | ±200 | |||||
| СТАВ-350/2 ([3]/[4]) | 350 | 10 | 500 | От 10 до 250 включ. | ±250 | 700 |
| Св. 250 до 350 включ. | ±500 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| СТАВ-400/1 ([3]/[4]) | 400 | 4 | 200 | От 4 до 100 включ. | ±100 | 2000 |
| Св. 100 до 400 включ. | ±200 | |||||
| СТАВ-400/2 ([3]/[4]) | 400 | 10 | 500 | От 10 до 250 включ. | ±250 | 800 |
| Св. 250 до 400 включ. | ±500 | |||||
| СТАВ-450/1 ([3]/[4]) | 450 | 4 | 200 | От 4 до 100 включ. | ±100 | 2250 |
| Св. 100 до 400 включ. | ±200 | |||||
| Св. 400 до 450 включ. | ±300 | |||||
| СТАВ-450/1 ([3]/[4]) | 450 | 10 | 500 | От 10 до 250 включ. | ±250 | 900 |
| Св. 250 до 450 включ. | ±500 | |||||
| СТАВ-500/1 ([3]/[4]) | 500 | 4 | 200 | От 4 до 100 включ. | ±100 | 2500 |
| Св. 100 до 400 включ. | ±200 | |||||
| Св. 400 до 500 включ. | ±300 | |||||
| СТАВ-500/2 ([3]/[4]) | 500 | 10 | 500 | От 10 до 250 включ. | ±250 | 1000 |
| Св. 250 до 500 включ. | ±500 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон устройства выборки массы тары | от 0 до 100% Max. |
| Диапазон температур для ГПУ, °C, при использовании датчиков: - d6A, C16i - WBK, ТЕМ-251, ТЕМ-252 - DSB2 - RTN - BM14G, BM14K, B9H, B9F, Z6, HLC, RSC - BSS - SBA, BS, BSA, BSH, HBS, BCA, BCМ, S, D, NHS | от -50 до +50; от -40 до +50; от -40 до +40; от -30 до +50; от -30 до +40; от -20 до +40; от -10 до +40 |
| Диапазон температур для УАОД или индикаторов, °С: - ПВ-15 - М0601 - SIWAREX M, SIWAREX FTC - SIWAREX FTA, SIWAREX CS - ПВ-22, ПВ-24, WE2111, М0600-К, М0600-Д - CI-6000A, CI-8000V, BI-100R, BI-100RB - SIWAREX U, SIWAREX C | от -50 до +50; от -35 до +40; от -10 до +60; от -10 до +60; от -10 до +40; от -10 до +40; от 0 до 60 |
| Диапазон температур для ПТК, °С: - с обычным температурным диапазоном - с расширенным температурным диапазоном | от 10 до 40; от -50 до +50 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 -33 50 ± 1 |
| Габаритные размеры секции ГПУ, мм, не более - высота - ширина (диаметр) - длина | 4000 10000 30000 |
| Масса секции ГПУ, т, не более | 50 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч | 15 5000 |
наносится на маркировочные таблички, расположенные на ГПУ и/или УАОД или индикаторе, а также на титульные листы эксплуатационной документации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия СТАВ | СТАВ-[1]/[2] ([3]/[4]) | 1 шт. |
| Паспорт | УФГИ.404437.102 ПС | 1 экз. |
| Руководство по эксплуатации | УФГИ.404437.102 РЭ | 1 экз. |
осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов)
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
| Зарегистрировано поверок | 414 |
| Поверителей | 30 |
| Актуальность данных | 22.11.2024 |
