Хроматографы ионные Dionex Integrion и Dionex Integrion RFIC, 68512-17

68512-17
Хроматографы ионные Dionex Integrion и Dionex Integrion RFIC (далее - хроматографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.
Карточка СИ
Номер в госреестре 68512-17
Наименование СИ Хроматографы ионные
Обозначение типа СИ Dionex Integrion и Dionex Integrion RFIC
Изготовитель "Thermo Fisher Scientific Inc.", США
Год регистрации 2017
Срок свидетельства 05.09.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы ионные Dionex Integrion и Dionex Integrion RFIC (далее - хроматографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.

Описание

Принцип действия ионных хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.

Хроматографы представляют собой моноблоки, внутри которых расположены: панель состояния прибора из светодиодов LED, отсек и емкости для элюента, термоизолированный отсек для размещения колонок и кранов для ввода пробы (до 2-х шт), отсек для размещения насоса и термоизолированный отсек для размещения кондуктометрического или электрохимического детектора и связанных с ними электролитических (например, подавитель фоновой электропроводности и устройство для удаления карбонатов) и прочих устройств, система RFID (радиочастотной идентификации) для идентификации и отслеживания различных расходных материалов (например, колонок).

Хроматографы могут комплектоваться, кроме встроенных кондуктометрических CD, электрохимических ED: диодно-матричными детекторами (PDA) и спектрофотометрическими детекторами (VWD) и масс-селективными детекторами. Эти детекторы устанавливаются в виде отдельных модулей. Хроматографы в защитном кожухе «Integral» могут быть размещены для эксплуатации в производственных условиях для непосредственного подключения в линию технологических потоков для контроля их состава и снабжены дополнительными блоками и приспособлениями для подачи и подготовки технологических проб.

Хроматографы управляются с помощью ПО Chromeleon и мобильного устройства (планшет с установленным мобильным приложением). Мобильное приложение обеспечивает прямое управление большинством функций системы Dionex Integrion

Хроматографы выпускаются в следующих модификациях: Dionex Integrion и Dionex Integrion RFIC

Dionex Integrion RFIC отличается наличием генератора элюента, электролитических устройств для очистки элюента и других устройств для безреагентной ионной хроматографии (RFIC).

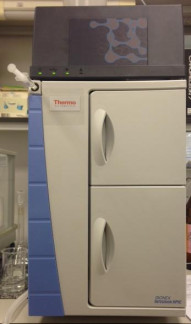

Общий вид средства измерений представлен на рисунке 1.

Вид внутреннего устройства на рисунке 2.

Мобильное устройство(опция)

Светодиоды состояния прибора

Порт для ввода пробы Огсек насоса-

Отсек колонок и кранов

О гс ек д етектора — (показаны

кондуктом егрич еский д етекгор и под авитель | ‘ фоновой

электропроводности

Программное обеспечение

Программа Chromeleon™ используется для управления прибором Dionex Integrion и для сбора и обработки данных.

Доступны два режима управления: автоматический, при котором создается список команд, которые должны быть выполнены в хронологическом порядке, и прямое управление, при котором можно управлять в наборе панелей.

Вкладки в наборе панелей предоставляют доступ к состоянию и управлению функциями для каждого компонента системы (насос, детектор, генератор элюента и т.д.). Основная панель (Chromeleon console) включает информацию о подключенных к ПО хроматографах, их состоянии, хроматограмму и панели управления. Панель Chromeleon studio включает обработку хроматограмм, математическую, статистическую, сравнительную, графическую и иную обработку и работу с результатами.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Chromeleon

6.8

Chromeleon

7

Chromeleon

7

Идентификационное наименование ПО

Chromeleon

Номер версии (идентификационный номер) ПО

6.8 SR15

7.2 SR4

7.2 SR5

Цифровой идентификатор ПО

977A272A

E014CFF8

9DB47889

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует высокому уровню. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Dionex Integrion, Dionex Integrion RFIC

Уровень шумов нулевого сигнала детекторов, не более:

Кондуктометрический CD (элюент - вода, 1 мл/мин), См

0,2 10-9

Электрохимический ED (элюент - 50 мМ NaOH, 0,25 мл/мин, Au-сменный электрод, интегрированная ампе-рометрия, режим волны AAA, (pH, Ag/AgCl референс-ный электрод), Кл

0,05 • 10-9

Дрейф нулевого сигнала детекторов, не более:

Кондуктометрический CD, См/час

20 10-9

Электрохимический ED (элюент - 50 мМ NaOH, 0,25 мл/мин, Au-сменный или полируемый электрод, интегрированная амперометрия, режим волны AAA, (pH, Ag/AgCl референсный электрод), Кл/час

60 10-9

Наименование характеристики

Dionex Integrion, Dionex Integrion RFIC

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала детекторов хроматографа, %:

- по времени удерживания (Кондуктометрический CD детектор)

0,1

- по времени удерживания (Электрохимический ED детектор)

1,0

- по площади пика (Кондуктометрический CD детектор)

0,5

- по площади пика (Электрохимический ED детектор)

3,0

Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 8 часов непрерывной работы, %

3,0

Диапазон скорости элюента, мл/мин

от 0 до 24,4* (с шагом 0,001)

Точность скорости потока, не более, %

0,1

Диапазон давления, МПа

От 0 до 41

Примечание: *штатно поставляется аналитическая головка насоса, с диапазоном от 0 до 10,0 мл/мин (с шагом 0,001). Если необходима скорость потока более 10 мл/мин, требуется смена головки насоса с аналитической на полу-препаративную, согласно РЭ.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 198 до 253

- частота переменного тока, Гц

от 49 до 52

Потребляемая мощность, В • А, не более

1750

Габаритные размеры, мм, не более:

-высота

625

-ширина

300

-длина

559

Масса, кг, не более

41

Условия эксплуатации:

»-» о/"ч

- температура окружающей среды, С

от +4 до +40

-относительная влажность, %

от 20 до 80 (без конденсации)

-атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

10

Средняя наработка на отказ, ч

8760

Знак утверждения типа

наносится на титульный лист Инструкции методом компьютерной графики и на боковую панель прибора в виде наклейки.

Комплектность

Таблица 4 - Комлпектность средства измерений

Наименование

Обозначение

Количество

Хроматограф ионный

Dionex Integrion или Dionex Integrion RFIC

1 шт.

Программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа)

Chromeleon

1 шт.

Детекторы:

Встроенный кондуктометрический CD Встроенный электрохимический детектор ED Модульный спектрофотометрический Модульный на диодной матрице Модульный масс-спектрометрический

CD

ED

VWD

PDA

MSQ Plus, TSQ или QEx-active

по заказу

Г енератор элюента

по заказу

Модуль для послеколоночной дериватизации

Dionex PC10

по заказу

Автосамплер

AS-AP, AS-DV, AS-HV

по заказу

Защитный корпус

Integral

по заказу

Модуль управления потоками проб

SS

по заказу

Модуль автоматической подготовки проб

SP (модификаций SP1, SP2 или SPx)

по заказу

Система RFID (радиочастотной идентификации)

по заказу

Мобильное устройство (планшет) с установленным мобильным приложением

по заказу

Электролитический подавитель фоновой электропроводности

по заказу

Электролитическое устройство для очистки элюента

по заказу

Устройство для удаления карбонатов

по заказу

Инструкция по эксплуатации

-

1 экз.

Методика поверки

009-07-17

1 экз.

Поверка

осуществляется по документу 009-07-17 «Хроматографы ионные Dionex Integrion и Dionex Integrion RFIC. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «10» июля 2017 г.

Основные средства поверки:

-    ГСО 7793-2000 состава нитрат-иона, массовая концентрация нитрат-ионов 1,00 мг/см3, относительная погрешность ±1%;

-    ГСО 7775-2000 состава ионов натрия, массовая концентрация ионов натрия 1,00 мг/см3, относительная погрешность ±1%;

-    кофеин по ФС 42-0249-07 (1,3,7-Триметил-1Н-пурин-2,6(3Н,7Н)-дион, C8H10N402, М. м. 194,19, содержание основного вещества не менее 99%).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на хроматограф как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Техническая документация фирмы-изготовителя
