| Номер в госреестре | 68513-17 |
| Наименование СИ | Система для измерения вязкости |
| Обозначение типа СИ | AVS 470 |
| Изготовитель | "SCHOTT Instruments GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система для измерения вязкости AVS 470 (далее - система), предназначена для измерений времени истечения (условной вязкости) в капиллярных вискозиметрах при постоянной температуре.

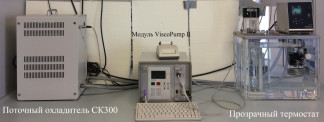

Конструктивно система состоит из измерительного устройства, включающего в себя модуль ViscoPump II, поточный охладитель СК300, прозрачный термостат и капиллярный вискозиметр Уббелоде. Она управляется при помощи встроенной мембранной клавиатуры, подсчет результатов на основе установленных значений осуществляется посредством встроенного вычислительного устройства. Показания устройства могут отображаться на дисплее или могут быть зафиксированы на дополнительном принтере.
Модуль ViscoPump II регулирует весь процесс измерения: предварительную настройку температуры образцов в вискозиметрах, процесс накачивания жидкости в контейнеры для хранения вискозиметров, измерение времени потока и т.д.
При использовании вискозиметра Уббелоде настройки программы обеспечивают заполнение сферической формы висячего уровня до начала измерений.
Принцип действия - электронно-оптический. Свет ближней инфракрасной области, который образуется в светодиодах, находящихся в верхнем разделе измерительной стойки, проходит через стекловолокнистый светопроводный кабель на измерительные панели. Свет просвечивает через вискозиметр перед тем, как попасть на другой светопроводящий кабель, размещенный на противоположной стороне, внутри этого второго кабеля свет проходит к ресиверу в верхнем разделе измерительной стойки.
В то время, как мениск жидкости проходит через измерительные панели, оптический эффект мениска приводит к непродолжительному затемнению светового луча с последующим аккумулированием. Данный процесс порождает сигнал измерительного прибора, который можно точно оценить.
Система для измерения вязкости AVS 470 оснащена интерфейсом RS-232-C.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AVS470 26 upgrade-200512-24.hex |
| Номер версии (идентификационный номер ПО) | Dec 14 2005 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений времени истечения (условная вязкость), с | от 0,01 до 9999,99 |
| Пределы допускаемой относительной погрешности измерений времени истечения, % | ±0,4 |
| Температура в термостате, О С | от +24,8 до +25,2 |
| Диаметр капилляра вискозиметра, мм | 0,84 |
Таблица 3 - Условия эксплуатации
| Наименование параметра | Значение |
| Диапазон температуры окружающей среды, oC | от + 10 до +30 |
| Диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Относительная влажность воздуха, % | до 80 |
| Напряжение переменного тока, В | от 198 до 242 |
| Частота переменного тока, Гц | от 49,8 до 50,2 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки системы приведен в таблице 4.
Таблица 4
| Наименование | Количество |
| Система для измерения вязкости AVS 470 | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 68513-17 "Система для измерения вязкости AVS 470. Методика поверки", утвержденному ФБУ «Нижегородский ЦСМ» 21 июня 2017 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости типа РЭВ: ГСО № 8588-2004, 8589-2004 с погрешностью ±0,2;
- платиновый термометр сопротивления эталонный ПТС-10М, регистрационный № 11804-99;
- измеритель температуры многоканальный прецизионный МИТ 8.10, регистрационный № 19736-11, пределы абсолютной допускаемой погрешности ±(0,006+10-5t ) Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке и(или)в паспорт.
приведены в эксплуатационной документации.
ГОСТ 10028-81 Вискозиметры капиллярные стеклянные. Технические условия (с изменениями 1,2)
МИ 1748-87 Методические указания. Государственная система обеспечения единства измерений. Вискозиметры капиллярные стеклянные. Методика поверки Техническая документация фирмы-изготовителя.
