| Номер в госреестре | 68535-17 |
| Наименование СИ | Установка для измерения параметров электрических цепей |
| Обозначение типа СИ | Контроль-350 |
| Изготовитель | ООО "Экомаш+Урал", г.Екатеринбург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерения параметров электрических цепей "Контроль-350", (далее -установка), предназначена для измерения сопротивления электрических цепей и сопротивления изоляции электрических цепей, контроля (испытания) электрической прочности изоляции электрических цепей.
Принцип действия установки основан на формировании аналоговых сигналов напряжения постоянного или переменного тока, их распределении и измерении, путем преобразования в АЦП, с последующей обработкой и передачей данных на персональный компьютер.
Установка выполнена в виде стойки. Органы управления находятся сверху установки около панели соединителей (ПС). В нижней части стойки располагаются персональный компьютер (ПК), модуль источника питания (МИП), модуль высоковольтного коммутатора (МВК), модуль управления и измерения (МУИ). Подключение проводится кабелями из состава модулей.
Модуль МИП предназначен для формирования:
- сигналов U50 = 50 В, U450 = 450 В, U625 = 625 В, U1000 = 1000 В (используются в режиме измерения прочности изоляции);
- дискретного сигнала U01 (используется в режиме измерения прочности изоляции);
- сигнала UR1 (используется в режиме измерения сопротивления проводников);
- сигнала U^n R1 (используется в режиме измерения сопротивления проводников);
- сигнала UR2 (используется в режиме измерения сопротивления изоляции);
- сигнала UАцn R2 (используется в режиме измерения сопротивления изоляции). Модуль МВК предназначен для распределения сигналов, формируемых модулем
МИП, в зависимости от схемы соединений проверяемого изделия (типа выбранного кабеля). Модуль МУИ предназначен для:
- измерения аналоговых сигналов;
- измерения дискретных сигналов;
- формирования сигналов управления для модуля МИП;
- формирования сигналов управления для модуля МВК;
- обработки полученных сигналов и последующей передачи данных на персональный компьютер.
Панель ПС предназначена для подключения проверяемых изделий.
Типы и количество соединителей, устанавливаемых на панели ПС, подбираются по требованиям заказчика. Схема подключения панели ПС к модулю МВК входит в комплект поставки установки.

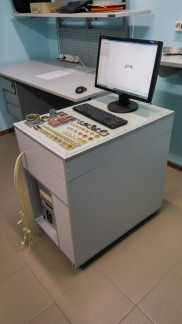

Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
В установке используется встроенное программное обеспечение (ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | "Пробиватор 350" |
| Номер версии (идентификационный номер) ПО | 2.0.63.0 |
| Цифровой идентификатор ПО cableTester_2.0.63.0_setup.exe | Контрольная сумма (MD5) bf7a553be0cbldfac6b3dd37cd9bc27d |
Таблица 2 - Метрологические характеристики установки
| Наименование характеристики | Значение |
| Диапазон измерения сопротивления проводников, Ом, | от 0 до 995 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сопротивления, % | ±0,5 |
| Диапазон измерения сопротивления изоляции, МОм | от 1 до 120 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сопротивления изоляции, % | ±2,5 |
| Испытательное напряжение при измерении сопротивления изоляции, В, не менее | 100 |
| Задаваемые значения выходного напряжения в режиме контроля прочности изоляции, В | 50, 450, 625, 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности установки значения выходного напряжения, % | ±5 |
| Длительность выдержки установки выходного напряжения, с | от 1 до 60 |
| Пределы допускаемой абсолютной погрешности длительности выдержки установки выходного напряжения, с | ±0,5 |
| Частота выходного напряжения, Гц | 50 |
| Пределы допускаемой относительной погрешности установки частоты выходного напряжения, % | ±0,5 |
Таблица 3 - Основные технические характеристики установки
| Наименование характеристики | Значение характеристики |
| Максимальное количество выводов соединителя контролируемого изделия | 350 |
| Степень защиты по ГОСТ 14254-2015 | IP10 |
| Требования безопасности по ГОСТ 12.2.091-2012: - изоляция - степень загрязнения микросреды | основная изоляция степень загрязнения 1 |
| Способ защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75 | класс 0 |
| Электропитание: - напряжение сети переменного тока, В - частота сети, Гц | 220+33 50±0,5 |
| Потребляемая мощность, В • А, не более | 550 |
| Масса, кг, не более | 50 |
| Габаритные размеры, мм, не более - высота - длина - ширина | 1170 505 750 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха, % | от +15 до +25 от 84 до 106,7 (от 630 до 800 ) не более 95 |
наносится на титульные листы эксплуатационных документов установки печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для измерения параметров электрических цепей "Контроль-350" | 2Д-023 | 1 |
| Схема подключения панели ПС к модулю высоковольтного коммутатора (МВК) | 1 | |
| Формуляр | 2Д-023 ФО | 1 |
| Руководство по эксплуатации | 2Д-023 РЭ | 1 |
| Методика поверки | МП 70 -262-2017 | 1 |
осуществляется по документу МП 70-262-2017 "ГСИ. Установка для измерения параметров электрических цепей "Контроль-350". Методика поверки", утвержденному ФГУП «УНИИМ» 26.06.2017 г.
Основные средства поверки:
- Рабочий эталон единицы электрического сопротивления 3 разряда в диапазоне от 0,1 до 100000 Ом согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»;
- Рабочий эталон единицы электрического сопротивления 3 разряда в диапазоне от 1 до 120 МОм согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»;
- Частотомер электронно-счётный Ч3-47А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6509-78);
- Осциллограф цифровой запоминающий HDO4054 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53644-13);
- Вольтметр универсальный цифровой В7-40/4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9985-89).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносят на болты крепления верхней крышки установки.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к установке для измерения параметром электрических цепей "Контроль-350"
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
