| Номер в госреестре | 68541-17 |
| Наименование СИ | Аппаратно-программные комплексы |
| Обозначение типа СИ | СЦИЛЛА |
| Изготовитель | АО "Центрсвязьинформ", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратно-программные комплексы «СЦИЛЛА» (далее - комплексы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, синхронизации на их основе внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU).
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 аппаратурой спутниковой навигации из состава комплекса с последующей синхронизацией внутренней шкалы времени комплекса с национальной шкалой координированного времени
UTC(SU).
Конструктивно комплекс состоит из контроллера (ЦВКЕ.468169.001 или ЦВКЕ.468169.002 в зависимости от модификации) с установленным специальным программным обеспечением (СПО) «Сцилла», блоков камер распознавания государственных регистрационных знаков (ГРЗ) ЦВКЕ.468172.001 (от 1 до 4 в зависимости от модификации), блоков камер обзорных ЦВКЕ.468172.002 (от 1 до 3 в зависимости от модификации), коммутатора ЦВКЕ.468349.001 (в зависимости от модификации), бортового устройства БУ ЦСИ 1201 2016 v1.2, комплектов монтажного и вспомогательного оборудования.
Конструкция комплексов предусматривает их установку на несущих придорожных конструкциях.
Комплексы выпускаются в шести модификациях: с ЦВКЕ.463349.001 по ЦВКЕ.463349.001-05. Модификации отличаются комплектностью.

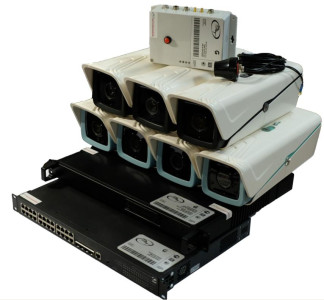

Общий вид комплекса с указанием мест размещения знака утверждения типа представлен на рисунках 1 и 2. Места пломбировки от несанкционированного доступа представлены на рисунках 3 - 5.
БУ ЦСИ 1201 2016 v1.2
антенна
навигационная
БУ ЦСИ 1201 2016 v1.2
блоки камер обзорных ЦВКЕ.468172.002
коммутатора ЦВКЕ.468349.001
Место пломбировки от несанкционированного доступа
Рисунок 6 - Место пломбировки от несанкционированного доступа бортового устройства БУ ЦСИ 1201 2016 v1.2
Комплексы работают под управлением СПО «Сцилла». Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | synchr time |
| Номер версии (идентификационный номер ПО) | 1.01 и выше |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), мс | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 200 до 240 |
| Г абаритные размеры составных частей комплексов (длинахширинахвысота), мм, не более: - контроллер ЦВКЕ.468169.001 | 485x400x45 |
| - контроллер ЦВКЕ.468169.002 | 300x200x85 |
| - блок камеры распознавания ГРЗ ЦВКЕ.468172.001 | 375x135x125 |
| - блок камеры обзорной ЦВКЕ.468172.002 | 375x135x125 |
| - бортовое устройство БУ ЦСИ 1201 2016 v1.2 | 201x123x55 |
| - коммутатор ЦВКЕ.468349.001 | 440x160x44 |
| Масса составных частей комплексов, кг, не более: - контроллер ЦВКЕ.468169.001 | 5 |
| - контроллер ЦВКЕ.468169.002 | 5 |
| - блок камеры распознавания ГРЗ ЦВКЕ.468172.001 | 6 |
| - блок камеры обзорной ЦВКЕ.468172.002 | 6 |
| - бортовое устройство БУ ЦСИ 1201 2016 v1.2 | 0,5 |
| - коммутатор ЦВКЕ.468349.001 | 5 |
| Рабочие условия эксплуатации контроллера ЦВКЕ.468169.001 и коммутатора ЦВКЕ.468349.001: - температура окружающей среды, °С | от +5 до +60 |
| - относительная влажность при температуре 20 °C, %, не более | 80 |
| Рабочие условия эксплуатации контроллера ЦВКЕ.468169.002, блока камеры распознавания ГРЗ ЦВКЕ.468172.001 и блока камеры обзорной ЦВКЕ.468172.002, бортового устройства БУ ЦСИ 1201 2016 v1.2: - температура окружающей среды, °С | от -50 до +60 |
| - относительная влажность при температуре 20 °C, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус контроллера в виде наклейки.
Комплект поставки комплексов приведен в таблице 4.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество, шт. | |||||
| модификация ЦВКЕ.463349.001- | |||||||
| - | 01 | 02 | 03 | 04 | 05 | ||
| 1 Аппаратно-программный комплекс «СЦИЛЛА» в составе: | ЦВКЕ.463349.001 | ||||||
| 1.1 Контроллер | ЦВКЕ.468169.001 | 1 | 1 | 1 | 1 | - | - |
| 1.2 Контроллер | ЦВКЕ.468169.002 | - | - | - | - | 1 | 1 |
| 1.3 Блок камеры распознавания ГРЗ | ЦВКЕ.468172.001 | 1 | 2 | 3 | 4 | 1 | 2 |
| 1.4 Блок камеры обзорной ЦВКЕ.468172.002 | ЦВКЕ.468172.002 | 1 | 2 | 2 | 3 | 1 | 2 |
| 1.4 Коммутатор | ЦВКЕ.468349.001 | 1 | 1 | 1 | 1 | - | - |
| 1.5 Кабель коммутационный | ЦВКЕ.685621.008 | 2 | 4 | 5 | 7 | 2 | 4 |
| 1.6 Кабель коммутационный | ЦВКЕ.685621.009 | 2 | 4 | 5 | 7 | 2 | 4 |
| 1.7 Бортовое устройство БУ ЦСИ 1201 2016 v1.2 | ЦВКЕ.464425.003 | 1 | 1 | 1 | 1 | 1 | 1 |
| 2 Кронштейн* | ЦВКЕ.301569.001 | 2 | 4 | 5 | 7 | 2 | 4 |
| 3 Комплект монтажных частей | ЦВКЕ.463951.001 | 1 | 1 | 1 | 1 | 1 | 1 |
| 4 Комплект инструмента и принадлежностей* | ЦВКЕ.463954.001 | 1 | 1 | 1 | 1 | 1 | 1 |
| 5 Модуль обеспечения проверки и диагностики* | ЦВКЕ.00162-01 | 1 | 1 | 1 | 1 | 1 | 1 |
| 6 Руководство по эксплуатации | ЦВКЕ.463349.001РЭ | 1 | 1 | 1 | 1 | 1 | 1 |
| 7 Паспорт | ЦВКЕ.463349.001ПС | 1 | 1 | 1 | 1 | 1 | 1 |
| 8 Методика поверки | 842-17-02МП | 1 | 1 | 1 | 1 | 1 | 1 |
| * по отдельному заказу | |||||||
осуществляется по документу 842-17-02МП «Аппаратно-программные комплексы «СЦИЛЛА». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 03.07.2017 г.
Основные средства поверки:
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема средств измерений времени и частоты.
