| Номер в госреестре | 68542-17 |
| Наименование СИ | Масс-спектрометры с индуктивно-связанной плазмой |
| Обозначение типа СИ | NexION 2000 |
| Изготовитель | "PerkinElmer, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно-связанной плазмой NexION 2000 (далее -масс-спектрометры) предназначены для измерения элементного и изотопного состава твердых и жидких веществ и материалов по аттестованным методикам измерений.
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.
Конструктивно масс-спектрометры состоят непосредственно из масс-спектрометра в настольном исполнении, вакуумной системы, включающей внешний форвакуумный и внутренний турбомолекулярный насосы, системы охлаждения, системы управления и обработки данных.
Масс-спектрометры включают в себя:
- систему ввода, состоящую из перистальтического насоса, распылителя и распылительной камеры и предназначенную для ввода анализируемого образца;
- генератор индуктивно-связанной плазмы;
- плазменную горелку, применяемую для ионизации образца;
- интерфейс, переносящий ионный поток из плазмы, находящейся при атмосферном давлении, в вакуумную часть масс-спектрометра;
- квадрупольный ионный дефлектор;
- квадрупольную универсальную систему устранения фона UCT™;
- квадрупольный масс-анализатор, применяемый в качестве масс-фильтра для разделения ионов по отношению массы к заряду; систему детектирования для измерения потоков ионов.
Система устранения фона UCT™ способна работать в одном из трех режимов или их комбинациях:
- стандартный режим - для образцов без существенных спектральных интерференций;
- KED режим - для быстрого анализа для образцов с простыми полиатомными интерференциями;
- DRC режим - для высокочувствительного элементного анализа образцов со сложными спектральными интерференциями.
Система детектирования на основе двойного детектора ионов регистрирует аналоговый ионный ток и одновременно ведет импульсный счет ионов.
Масс-спектрометры выпускаются следующих моделей: 2000B; 2000C; 2000P; 2000S, которые различаются системой ввода образцов и дополнительными опциями.
Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.

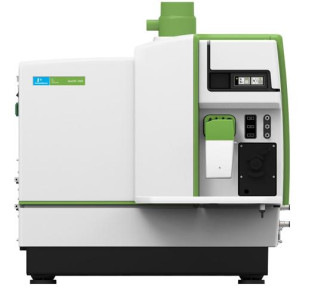

Рисунок 1 - Общий вид средства измерений
Пломбирование масс-спектрометров не предусмотрено.
Управление масс-спектрометром осуществляется посредством внешнего компьютера с программным обеспечением, позволяющим проводить настройку прибора и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер, на электронные носители или в сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) масс-спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Syngistix™ for ICP-MS |
| Номер версии (идентификационный номер) ПО | Не ниже 2.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения характеристик | |
| Модель NexION | ||
| 2000B 2000C 2000P | 2000S | |
| Диапазон анализируемых масс, а.е.м. | от 1 до 285 | |
| Разрешающая способность, а.е.м. | от 0,6 до 0,8 | |
| Чувствительность (имп/с)/(мкг/дм3), не менее: - Be (Be-9) - Co (Co-59) - Pb (Pb-208) | 3000 25000 30000 | 3300 30000 35000 |
| Пределы обнаружения, нг/дм , не более: - Be (Be-9) - Co (Co-59) - Cd (Cd-114) | 1 1 1 | 0,7 0,6 0,9 |
| Пределы допускаемого относительного СКО выходного сигнала, % | 3 | |
| Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более | 1 | |
| Нестабильность выходного сигнала масс-спектрометра за 4 часа, % | 4 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения характеристик |
| Параметры электрического питания от сетевого адаптера | |
| - напряжение переменного тока, В | от 200 до 240 |
| - частота переменного тока, Гц | 50 |
| Г абаритные размеры, см, не более | |
| - высота | 75 |
| - ширина | 69 |
| - длина | 81 |
| Масса, кг, не более: | 150 |
| Условия эксплуатации: | |
| о/'ч - температура воздуха, С | от +15 до +30 |
| - относительная влажность, % | от 20 до 80 |
наносится на второй лист руководства по обслуживанию типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Масс-спектрометр | 1 |
| Внешний форвакуумный насос | 1 |
| Специальный стол для масс-спектрометра | по заказу |
| Комплект расходных материалов и запасных частей | по заказу |
| Система охлаждения | 1 |
| Набор для установки (инсталляции) | 1 |
| Персональный компьютер | по заказу |
| Программное обеспечение | 1 |
| Наименование | Количество, шт. |
| Комплект эксплуатационных документов в электронном виде | 1 |
| Методика поверки МП 69-251-2017 в электронном виде | 1 |
осуществляется по документу МП 69-251-2017 «ГСИ. Масс-спектрометры с индуктивносвязанной плазмой NexION 2000. Методика поверки», утвержденному ФГУП «УНИИМ»
07 июля 2017 г.
Основные средства поверки:
- стандартные образцы растворов элементов ГСО 7759-2000 (Be), ГСО 7268-96 (Co), ГСО 7252-96 (Pb), ГСО 7472-98 (Cd) (границы относительной погрешности (P=0,95) ±1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока масс-спектрометра, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах.
Техническая документация изготовителя PerkinElmer, Inc.
