| Номер в госреестре | 68544-17 |
| Наименование СИ | Приборы весоизмерительные |
| Обозначение типа СИ | КСК |
| Изготовитель | Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ"), г. Пермь; ООО "Трабис", г.Пермь (срок свидетельства: 07.09.2022) |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы весоизмерительные КСК (далее - приборы) предназначены для измерения аналоговых выходных сигналов весоизмерительных датчиков (далее - датчики) и преобразования их в значение массы.
Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, встроенного аналого-цифрового преобразователя (АЦП), микропроцессора для обработки измерительной информации, цифровых интерфейсов связи RS-232/485, дисплея и клавиатуры.
Принцип действия приборов заключается в аналого-цифровом преобразовании входных электрических сигналов, поступающих с датчиков, дальнейшей их обработки и отображения измерительной информации в единицах массы на цифровом дисплее прибора с возможностью передачи этой информации периферийным устройствам через цифровые интерфейсы связи.
Приборы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1):
- устройство слежения за нулем (Т.2.7.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1). Приборы выпускаются в трех модификациях: КСК 10, КСК 18, КСК22, отличающихся
конструктивным исполнением, функциональными возможностями, стандартами интерфейсов связи.

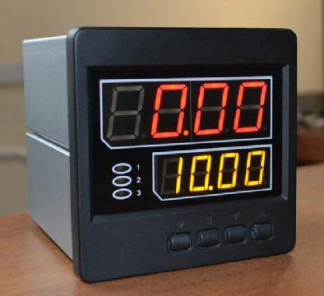

Общий вид приборов представлен на рисунке 1.
КСК22
Схема пломбировки от несанкционированного доступа к метрологическим параметрам представлена на рисунке 2.
Защита обеспечивается блокировкой доступа в режим юстировки при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а также посредством пароля (для КСК10 и КСК22).
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | КСК10 | КСК18 | КСК22 |
| Номер версии (идентификационный номер) ПО | 1.01, 1.02, 1.03 | 1.01, 1.02, 1.03 | 1.01, 1.02, 1.03 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | ||
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение | ||
| КСК10 | КСК18 | КСК22 | |
| Класс точности по ГОСТ OIML R 76-1 | III | ||
| Значение доли предела допускаемой погрешности (p;) | 0,5 | ||
| Максимальное число поверочных интервалов (nmax) | 6000 | ||
| Напряжение питания датчика (Uexe), В | 5,0 | ||
| Диапазон уравновешивания тары, % от максимальной нагрузки | 100 | ||
| Диапазон измеряемых значений рабочего коэффициента передачи (РКП) датчика, мВ/В | от 0,0 до 3,0 | ||
| Максимальное входное напряжение(итах), мВ | 4,0 | 4,0 | 5,5 |
| Минимальное напряжение, приходящееся на одно поверочное деление (е), мкВ | 1,4 | ||
| Минимальное и максимальное полные сопротивления датчика (RLmin_RLmax), Ом | от 50 до 2000 | ||
| Наименование параметра | Значение | ||
| КСК 10 | КСК 18 | КСК22 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 20 до 90 | ||
| Максимальное значение отношения длины кабеля к поперечному сечению (L/A)max, м/мм2 | 150 | ||
| Число рязрядов индикации | 4 | 6 | 5 |
| Г абаритные размеры, мм, не более (длинахширинах высота) | 100x100x110 | 250x200x200 | 450x300x700 |
| Масса, кг, не более | 1 | 2 | 5 |
| Схема подключения датчика | четырех проводная | четырех- или шестипроводная | четырех проводная |
| Интерфейс для связи с ПК | RS485 | RS232/ RS485; опционально: Bluetooth, WI FI | опционально: Bluetooth, WI FI |
| Потребляемая мощность, В • А, не более | 10 | 6 | 12 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 | ||
| Вероятность безотказной работы за 2000 ч | 0,92 | ||
| Срок службы не менее, лет | 10 | ||
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе прибора, и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Прибор КСК | Т427479.003 | 1 шт. |
| Кабель питания, элементы крепления | Определяется при заказе | |
| Руководство по эксплуатации | КСКХХ Т427479.003РЭ | 1 экз.* |
| Паспорт | КСКХХ Т427479.003ПС | 1 экз. |
| Методика поверки | MH-101-RA.RU.310556-2017 | 1 экз. * |
| * - При поставке большого количества КСК по одному адресу количество документов должно быть оговорено дополнительно | ||
осуществляется по документу МП-101-КЛ^и.310556-2017 «Приборы весоизмерительные КСК. Методика поверки», утвержденному ФГУП «СНИИМ» 20.06.2017 г.
Основные средства поверки: калибратор К3607 класса точности 0,025 (госреестр № 41526-15 или №35963-07) или имитатор выходных сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы; ТУ 4274-003-88085205-2017 Приборы весоизмерительные КСК. Технические условия.
