| Номер в госреестре | 68549-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения CPB (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями от 220 до 500 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения СРВ основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения СРВ являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства.
Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Емкостной делитель смонтирован в виде колонны из модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур.
К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора напряжения СРВ разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
Трансформаторы напряжения СРВ снабжены табличкой с указанием основных характеристик.

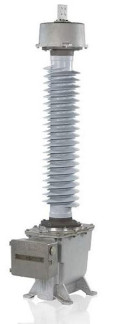

Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | СРВ 362 | СРВ 420 | СРВ 550 |
| Заводской номер | 8709847, 8709856, 8709849, 8709851, 8709852, 8709853, 8709857, 8709842, 8709840, 8709861, 8709865, 8709866, 8709858, 8709867, 8709862, 8709859, 8709864, 8709860, 8709855, 8709843, 8709839, 8709845, 8709846, 8709848, 8646996, 8646995, 8646994 | 8709960, 8709959, 8709958 | 8772880, 8772874, 8772870 |
| Наибольшее рабочее напряжение, кВ | 362/V3 | 420/V3 | 550/V3 |
| Номинальное напряжение первичной обмотки U^c*., кВ | 330/V3 | 330/V3 | 500/V3 |
| Номинальное напряжение вторичной обмотки U^™., В | 100/V3 | 100/V3 | 100/V3 |
| Класс точности обмоток для измерения | 0,2 | 0,2 | 0,2 |
| Номинальная мощность трансформатора в классе точности 0,2 S^., В-А | 100 | 100 | 170 |
| Номинальная частота ^ом., Гц | 50 | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | СРВ 362 | 27 шт. |
| Трансформатор напряжения | СРВ 420 | 3 шт. |
| Трансформатор напряжения | СРВ 550 | 3 шт. |
| Паспорт СРВ 362 | - | 27 экз. |
| Паспорт СРВ 420 | - | 3 экз. |
| Паспорт СРВ 550 | - | 3 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
