| Номер в госреестре | 68551-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-220 УХЛ1 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТБМО-220 УХЛ1 (далее - трансформаторы тока) изготовлены в 2008 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

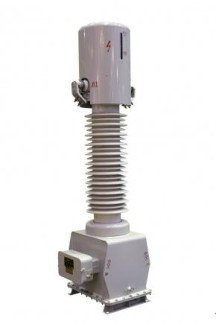

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 474, 476, 524 |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальный первичный ток 11ном., А | 1200 |
| Номинальный вторичный ток 12ном., А | 5 |
| Класс точности обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 |
| Номинальная частота £юм., Гц | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТБМ0-220 УХЛ1 | 3 шт. |
| Паспорт ТБМ0-220 | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-220 УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
