| Номер в госреестре | 68555-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВГ-110-0,2S |
| Изготовитель | ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВГ-110-0,2S (далее - трансформаторы тока) изготовлены в 2012 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичной обмоткой трансформатора тока является токоведущая шина высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.

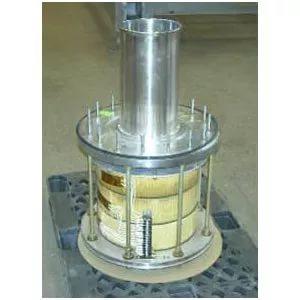

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 2326-1, 2326-2, 2326-3 |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток, А | 600 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 10 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВГ-110-0^ | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГ-110-0,28
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
