| Номер в госреестре | 68556-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТБМО-110 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

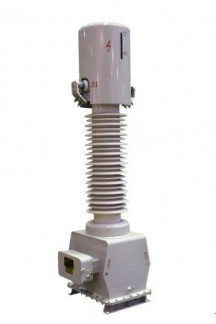

Общий вид трансформаторов тока представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТБМО-110 УХЛ1 | |
| Заводской номер | 2587, 2473, 2476 | 517, 426, 632,343, 344, 581, 589, 463, 571, 554, 349, 353, 443, 462, 569, 597, 453, 602, 440, 458 |
| Номинальное напряжение, кВ | 110 | |
| Номинальный первичный ток 11ном., А | 300 | 200 |
| Номинальный вторичный ток 12ном., А | 1 | |
| Класс точности обмоток для измерения | 0,2S | |
| Номинальные нагрузки вторичной обмотки для цепей измерения Бном., В-А | 2 | |
| Номинальная частота Гном., Гц | 50 | |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Модификация трансформатора | ТБМ0-110 УХЛ1 |
| Заводской номер | 3955, 3923, 3925, 1459, 1465, 1457, 4306, 4359, 4267, 4272, 4305, 4275, 4066, 3942, 4062, 3945, 3957, 3961, 3958, 3977, 3948, 3812, 3907, 3924, 3921, 3965, 3966, 4185, 4120, 3979, 3911, 3960, 3959, 3963, 3943, 3909, 3978, 3967, 4065, 4064, 4061, 4276, 4274, 4269 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном., А | 1000 |
| Номинальный вторичный ток 12ном., А | 5 |
| Класс точности обмоток для измерения | 0,5S |
| Номинальные нагрузки вторичной обмотки для цепей измерения S^., В-А | 20 |
| Номинальная частота Гном., Гц | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТБМ0-110 УХЛ1 | 67 шт. |
| Паспорт ТБМ0-110 УХЛ1 | - | 67 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
