| Номер в госреестре | 68558-17 |
| Наименование СИ | Регуляторы-измерители технологические малоканальные |
| Обозначение типа СИ | БАЗИС-РИТМ |
| Изготовитель | АО "Экоресурс", г.Воронеж |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы-измерители технологические малоканальные БАЗИС-РИТМ (далее - регуляторы-измерители) предназначены для измерительного преобразования входных сигналов напряжения и силы постоянного электрического тока, сигналов от термопар, термопреобразователей сопротивления в цифровой код, а так же приема и обработки дискретных сигналов.
Принцип действия регуляторов-измерителей состоит в аналогово-цифровом преобразовании поступающих на их входы аналоговых сигналов.
Регуляторы-измерители в общем случае предназначены для:
- приема сигналов от различных типов датчиков;
- пропорционально-интегрального(ПИ)-, пропорционально-интегрально-дифференци-рующего (ПИД)- регулирования с возможностью самонастройки;
- дискретного управления;
- передачи информации на внешние сигнальные устройства;
- связи с другими устройствами через сетевые интерфейсы.
Конструктивно регулятор-измеритель представляет собой устройство в алюминиевом корпусе щитового исполнения.
Внутри корпуса размещены съемные печатные платы, которые подключаются с помощью разъемов.
Регулятор-измеритель устанавливается в помещениях вне взрывоопасных зон и монтируется на щите или на передней панели шкафа.
Регуляторы-измерители предназначены для построения систем регулирования и оперативного контроля в технологических установках и агрегатах.

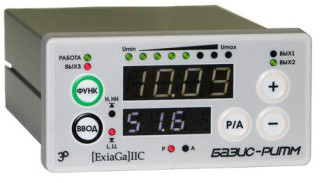

Общий вид регулятора-измерителя технологического малоканального БАЗИС-РИТМ представлен на рисунке 1. Обозначение места нанесения знака поверки в виде наклейки представлено на рисунке 2.
Пломбирование регуляторов-измерителей не предусмотрено.
Регуляторы-измерители имеют единое встроенное программное обеспечение (ПО), которое функционально разделено на 2 группы: подпрограмма общего функционирования Main (метрологически незначимое), и метрологически значимая часть ПО - подпрограмма измерения аналогового сигнала «Measurment», обработки аналогового сигнала и обработки значений «Processing», а также передачи значений «Transmission».
ПО измерительных модулей регуляторов-измерителей хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате, и недоступно для изменения без использования специальных программно-аппаратных средств перепрошивки (программаторов), используемых при изготовлении. Уровень защиты ПО регуляторов-измерителей «высокий», в соответствии с п.4.5 рекомендации Р.50.2.077-2014.
Метрологические характеристики регуляторов-измерителей, указанные в таблице 2, приведены с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентиф икационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | «Measurment» | «Processing» | «Transmission» |
| Номер версии (идентификационный номер ПО) | Версия ПО не ниже 1.00 | Версия ПО не ниже 1.00 | Версия ПО не ниже 1.00 |
| Цифровой идентификатор ПО | CFDBDF0D | B2F29BF8 | 6390ED23 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | CRC32 | CRC32 |
Метрологические характеристики регуляторов-измерителей приведены в таблице 2.
Таблица 2 - Метрологические характеристики регуляторов-измерителей
Наименование
характеристики
Диапазон преобразований аналоговых сигналов
Пределы допускаемой основной приведенной к диапазону измерений погрешности, %
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности, % /10°С
1
3
4
2
Входные сигналы силы постоянного тока, мА
от 0 до 20
от 0 до 100
Входные сигналы напряжения постоянного тока, мВ
L: от -150 до +700 °С (от -7,831 до +57,859 мВ)
К:от -150 до +1300°С (от -4,913 до +52,410 мВ)
N: от -150 до +1300 °С (от -3,336 до +47,513 мВ)
В: от +500 до +1800 °С (от 1,242 до 13,591 мВ)
R: от +200 до +1600 °С (от 1,469 до 18,849 мВ)
S: от +200 до +1600 °С (от 1,441 до 16,777 мВ)
J: от -100 до +1200 °С (от -4,633 до +69,533 мВ)
T: от -150 до +400 °С (от -4,648 до +20,872 мВ)
Е:от -150 до +1000°С (от -7,279 до +76,373 мВ)
А-3: от 0 до +1800 °С (от 0 до 26,773 мВ)
А-2: от 0 до +1800 °С (от 0 до 27,232 мВ)
А-1: от 0 до +2500 °С (от 0 до 33,640 мВ)
Входные сигналы от ТП 1
±0,1
±0,05
| 1 | 2 | 3 | 4 |
| Входные сигналы от ТС 2) | 50П (а = 0,00391 °С-1): от -200 до +850 °С (от 8,62 до 197,58 Ом) | ±0,1 | ±0,05 |
| Pt50 (а = 0,00385 °С-1), от -200 до +850 °С (от 9,26 до 195,24 Ом) | |||
| 100П (а = 0,00391 °С-1): от -200 до +850 °С (от 17,24 до 395,16 Ом) | |||
| Pt100 (а = 0,00385 °С-1), от -200 до +850 °С (от 18,52 до 390,48 Ом) | |||
| 50М (а=0,00428 °С-1): от -180 до +200 °С (от 10,27 до 92,8 Ом) | |||
| 100М (а=0,00428 °С-1): от -180 до +200 °С (от 20,53 до 185,60 Ом) | |||
| 100Н (а=0,00617 °С-1): от -60 до +180 °С (от 69,45 до 223,21 Ом) | |||
| Примечания 1 Номинальные статические характеристики (НСХ) термопар - по ГОСТ Р 8.585-2001. Для сигналов от термопар пределы допускаемой погрешности указаны с учетом погрешностей канала компенсации температуры холодного спая, но без учета погрешности компенсационного термопреобразователя сопротивления. 2 НСХ термопреобразователей сопротивления - по ГОСТ 6651-2009. | |||
Технические характеристики регуляторов-измерителей указаны в таблице 3.
Таблица 3 - Технические характеристики регуляторов-измерителей
| Наименование характеристики | Значение |
| Нормальные условия применения: -температура окружающей среды, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 |
| Рабочие условия применения: -температура окружающей среды, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа | от -30 до +50 до 80 от 84 до 106,7 |
| Параметры электрического питания: Напряжение питания (в зависимости от исполнения), В: - постоянный ток - переменный ток (от 40 до 100 Гц) (при номинальном 220 В) | 24±1,2 от 90 до 250 |
| Потребляемая мощность, Вт, не более | 7,5 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 48 96 182 |
| Масса, кг, не более | 0,5 |
наносится на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регулятор-измеритель технологический малоканальный БАЗИС-РИТМ (модификация согласно заказу) | 5ДА2.407.018 | 1 шт. |
| Руководство по эксплуатации | 5ДА2.407.018 РЭ1, 5ДА2.407.018 РЭ2 | 1 комп. |
| Паспорт | 5ДА2.407.018 ПС | 1 экз. |
| Методика поверки | 5ДА2.407.018 МП | 1 экз. |
| Ответные части разъемов | - | 1 шт. |
| Монтажные и запасные части | - | 2 шт. |
| CD-диск с программой конфигурирования и программой чтения архивов устройств серии БАЗИС, а также с электронной версией документации | - | 1 шт. |
осуществляется по документу 5ДА2.407.018 МП «Регулятор-измеритель технологический малоканальный БАЗИС-РИТМ. Методика поверки», утвержденному ФГУП «ВНИИМС»
17.07.2017 г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300Р, регистрационный номер в Федеральном информационном фонде № 54727-13;
- вольтметр В7-78, регистрационный номер в Федеральном информационном фонде № 25232-03;
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде № 48930-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регуляторов-измерителей с требуемой точностью. Знак поверки наносится на корпус регуляторов-измерителей в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4210-018-35846590-13 (5ДА2.407.018 ТУ) Регулятор-измеритель технологический малоканальный БАЗИС-РИТМ. Технические условия
