| Номер в госреестре | 68559-21 |
| Наименование СИ | Анализаторы иммитанса широкополосные |
| Обозначение типа СИ | Е7-28 |
| Изготовитель | Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 25.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы иммитанса широкополосные Е7-28 (далее - анализаторы) предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц.
Применяются для научных исследований, контроля качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых анализатором величин.
В основу работы анализатора положен метод вольтметра-амперметра.
Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте). Данные напряжения преобразуются в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.

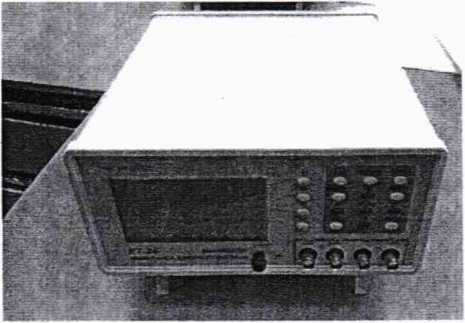

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1-Анализатор иммитанса широкополосный Е7-28. Внешний вид.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
| Обозначение анализатора | Наименование ПО | Номер версии ПО |
| Е7-28 | Внутреннее программное обеспечение | V 1.0.0 |
| Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО анализаторов останется без изменений. | ||
Приборы работают от сети переменного тока напряжением (230 ± 23) В с номинальной частотой 50 Гц.
По условиям применения приборы относятся к группе 3 по ГОСТ 22261-94.
Прибор измеряет следующие физические величины (параметры):
- индуктивность - Lp, Ls;
- емкость - Ср, Cs;
- активное сопротивление - Rp, Rs;
- реактивное сопротивление - Xs;
- проводимость - Gp;
- реактивная проводимость в параллельной схеме замещения - В;
- тангенс угла потерь - tg 5 (допускается обозначение D - фактор потерь);
- добротность - Q;
- модуль комплексного сопротивления -1 Z|;
- модуль комплексной проводимости -1 Y I;
- угол фазового сдвига комплексного сопротивления - ср.
Диапазоны измерений не менее значений, приведенных в таблице 2. Таблица 2
| Параметр | Диапазон измерений |
| R„ R„, Xs, IZI | от 10 мОм до 100 МОм |
| Gp, B.lYl | от 10 нСм до 100 См |
| Ls. Lp | от 64 мкГн до 640 кГн на частоте 25 Гц при tp = 90°; от 160 нГн до 160 мкГн на частоте 10 МГц при (р = 90°; |
| Cs, Cp | от 64 пФ до 0,64 Ф на частоте 25 Гц при ср = - 90°; от 1,6 пФ до 16 нФ на частоте 10 МГц при ср = - 90°; |
| D, Q | от 0,0001 до 9999,9 |
| <P | ±(от0,001° до 90°) |
| Примечание - Формат показаний 5 десятичных разрядов. | |
Пределы допускаемой основной погрешности соответствуют данным приведенным в таблице 3.
Таблица 3___________________________________________________________
| Измеряемая величина | Пределы допускаемой основной относительной (5, %) и абсолютной (Д) погрешности | |||
| zl | 8Z = ± А1-А2АЗА4 | |||
| Ф | Д(р = ± I | 8z | ° | |
| Yl | 8У = ± I | 8z | ||
| Rs, Rp, G | SR = SG = ± I 8 | J(i+IqI) | ||
| Ls, Lp, Cs, Ср, X, В | +I и m СО II <£ II о 60 II СО | 8ZI (1+ I Dl) | ||
| D | 5Z ДО = ±-------(1 + I Dl) при D < 1 100 | |||
| 5z ДО = ±-------(1 + D2) при D > 1 100 | ||||
| Q | 8Z Д Q = ±-------(1 + I Q I) при Q < 1 100 | |||
| Sz Д Q = ±-------(1 + Q2) при Q > 1 100 | ||||
Примечания
1 А1-А4 - коэффициенты, определяемые из таблиц 4-7.
2 D, Q - измеренное значение D, Q.
3 На пределе 10 МОм при напряжении испытательного сигнала менее
40 мВ погрешность измерения не нормируется.
Таблица 4
| Предел измерений (Диапазон измерений IZ I) | Значение коэффициента А1 на частотах | ||||||||
| от 25 до 100 Гц | св. 100 до 1000 Гц | св. 1 до 10 кГц | св. 10 до 100 кГц | св. 100 до 1000 кГц | св. 1 до 10 МГц | ||||
| 10 МОм (от 1 до 100 МОм) | Izl 1+0,2(-----1) 106 | Izl 0,5+0,1 (--——-1) 106 | — | — | — | — | |||
| 1 МОм (от 100 до 1000 кОм) | Izl 0,5+0,1(—---1) 105 | Izl 0,3+0,03(----1) ю5 | Izl 0,5+0,1(—--1) 105 | — | — | — | |||
| 100 кОм (от 10 до 100 кОм) | Izl 0,5+0,05(-----1) 104 | Izl 0,2+0,02(-----1) 104 | Izl 0,3+0,05(-----1) 104 | Izl 0,5+0,1(----- 104 | 1) | — | — | ||
| 10 кОм (от 1 до 10 кОм) | Izl 0,5+0,05(------- 1) 103 | Izl 0,1+0,01(-----1) 103 | Izl 0,15+0,03(-------1) 103 | Izl 0,3+0,05(---- 103 | -1) | Izl 1+0,2(—-1) 103 | Izl [1+0,02(--~--103 | 1)]F | |
| 1 кОм (от 100 до 1000 Ом) | Izl 0,5+0,05(---1) 102 | Izl 0,1+0,01(------1) ю2 | Izl 0,15+0,015(------1) ю2 | Izl 0,2+0,02(----- 102 | -1) | Izl 0,25+0,05(------ 102 | 1) | Izl [0,3+0,05(—-102 | -1)]F |
| 100 Ом (от 10 до 100 Ом) | 102 0,5+0,05(—-1) | ю2 0,1+0,02(-----1) | ю2 0,15+0,03(----1) | 102 0,2+0,04(--- Izl | -1) | 102 0,25+0,05(----- Izl | 1) | 102 [0,3+0,05(---- | -1)]F |
| 10 Ом (от 1 до 10 Ом) | 10 0,5+0,1(---1) Izl | 10 0,3+0,03(------1) | 10 0,3+0,05(-----1) Izl | 10 0,5+0,1(----- Izl | 1) | 10 1+0,2(------1) Izl | — | ||
| 1 Ом (от 0,01 до 1 Ом) | 1 1+0,2(------1) | 1 0,5+0,1(-—-1) Izl | 0,5+0,1(~—— — 1) Izl | 1 1+0,2(----1) Izl | — | — | |||
Примечания
1 IZ I - измеренное значение модуля комплексного сопротивления, Ом.
2 F - частота испытательного сигнала, МГц.
Таблица 5
| Напряжение испытательного сигнала, В | 0,005 | 0,01 | 0,02 | 0,05 | 0,1 | 0,2 | 0,5 | 1 |
| Значение коэффициента А2 | 14 | 10 | 7 | 5 | 3 | 2 | 1,4 | 1 |
Таблица 6
| Режим | Быстро | Норма | Усреднение (10) |
| Значение коэффициента АЗ | 3 | 1 | 1 |
Таблица 7
| Устройство присоединительное | УП-2 | УП-5 |
| Значение коэффициента А4 | 1,5 +0,015 f при f < 100 кГц | 1 |
| Примечание -f-частота испытательного сигнала, кГц. | ||
Дополнительная погрешность измерений, вызванная изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих условий применения на каждые 10 °C, не должна превышать половины предела допускаемой основной погрешности.
Диапазон установки частоты испытательного сигнала с разрешением 1 Гц от 25 Гц до 10 МГц
Пределы допускаемой относительной погрешности установки частоты испытательного сигнала 0,02 %
Диапазон установки напряжения испытательного сигнала
(среднее квадратическое значение), мВ от 5 до 1000
Пределы допускаемой погрешности установки напряжения
испытательного сигнала на частоте 1 кГц:
- в диапазоне от 5 до 100 мВ ±ЗмВ
- в диапазоне свыше 100 до 1000 мВ ±3%
Выходное сопротивление источника испытательного сигнала, Ом (100 ± 5)
Диапазон установки напряжения смещения с шагом 20 мВ, В от 0 до 40
Пределы допускаемой погрешности установки напряжения смещения:
- в диапазоне от 0 до 1 В ± 0,03 В
- в диапазоне свыше 1 до 40 В ±3 %
Время одного измерения, без времени выбора предела измерений, при частоте испытательного сигнала 1 кГц, с, не более:
- в режиме «Быстро»
- в режиме «Норма»
- в режиме «Усреднение (10)»
Потребляемая мощность при напряжении питания 230 В, В А, не более
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Интерфейс связи с ПЭВМ типа PC АТ
Масса, кг, не более
Габаритные размеры, мм, не более 270 х 134 х 320
Рабочие условия применения Климатические воздействия: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление
от 5 °C до 40 °C
до 80 % при температуре 25 °C от 84,0 до 106 кПа
(от 630 до 795 мм рт. ст.)
от минус 25 °C до плюс 55 °C до 95 % при температуре 25 °C от 84,0 до 106 кПа
(от 630 до 795 мм рт. ст.)
от 80 до 120
30 м/с2
1 ч
IP20
Предельные условия транспортирования Климатические воздействия:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
Транспортная тряска:
- число ударов в минуту
- максимальное ускорение
- продолжительность воздействия Степень защиты оболочки по ГОСТ 14254-2015
Прибор обеспечивает определение среднего значения десяти измерений в режиме «Усреднение (10)».
Прибор обеспечивает определение процентного отклонения величин L, С, R от заданного значения.
Средний срок службы Средняя наработка на отказ
не менее 6 лет. не менее 15 000 ч.
Знак утверждения типа наносится на заднюю панель анализатора методом офсетной печати, а также на эксплуатационную документацию типографским методом.
Состав комплекта поставки анализаторов соответствует таблице 8.
Таблица 8
| Наименование | Количество |
| Анализатор иммитанса широкополосный Е7-28 | 1 |
| Кабель сетевой | 1 |
| Устройство присоединительное УП-2 | 1 |
| Устройство присоединительное УП-5 | 1 |
| Кабель USB А-В | 1 |
| Кабель | 4 |
| Вставка плавкая ВП2Б-1В 0,5 А 250. В | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Упаковка | 1 |
\ Для доклюют
ТУ BY 100039847.129-2014 «Анализатор иммитанса широкополосный Е7-28. Технические условия».
ГОСТ22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».
МРБ МП.2392-2014 «Анализатор иммитанса широкополосный Е7-28. Методика поверки».
Анализаторы иммитанса широкополосные Е7-28 соответствуют требованиям ТУ BY 100039847.129-2014, ГОСТ 22261-94, ГОСТ 25242-93, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 10280 до 23.01.2020).
Межповерочный интервал в СЗМ: не более 12 месяцев;
межповерочный интервал: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/11202.1.0.0025
