Анализаторы углерода и серы EMIA, 68561-17

Назначение

Анализаторы углерода и серы EMIA (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в металлах и неметаллических материалах по аттестованным методикам измерений.

Описание

Принцип действия анализаторов основан на сжигании образцов в высокочастотной индукционной печи в токе кислорода и дальнейшем детектированием газообразных продуктов окисления серы и углерода в форме оксида серы (IV) и оксидов углерода (II) и (IV) методом недисперсионной инфракрасной спектрометрии.

Проба вещества известной массы в керамическом тигле помещается в высокочастотную индукционную печь, где происходит сжигание пробы в токе кислорода. Углерод и сера, содержащиеся в пробе, окисляются до оксида углерода (II), оксида углерода (IV) и оксида серы (IV), соответственно. Под действием тока кислорода газообразные оксиды проходят через фильтр с перхлоратом магния для удаления влаги, после чего попадают в блок детектирования. В блоке детектирования газы обнаруживаются по изменению поглощения инфракрасного (ИК) излучения на выделенных длинах волн. Интенсивность поглощения ИК излучения пропорциональна количеству измеряемых газов. Полученная информация передается на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения.

Анализаторы состоят из моноблока (содержащего высокочастотную индукционную печь, блок детектирования, систему газоснабжения, блок электроники), блока очистителя кислорода от углеводородов (для моделей EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E) и персонального компьютера или ноутбука с программным обеспечением для управления процессами измерений и отображения полученных результатов, набора расходных материалов для обслуживания анализаторов. Дополнительно анализаторы могут быть укомплектованы электронными весами I (специального) класса точности.

Анализаторы углерода и серы EMIA выпускаются шести моделей: EMIA-Pro 20P, EMIA-Pro 21P, EMIA-Pro 22P, EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E, каждая из которых отличается количеством определяемых компонентов и метрологическими характеристиками. Анализаторы EMIA-Pro 20P и EMIA-Expert 20E предназначены для измерений массовой доли углерода и серы; анализаторы EMIA-Pro 21P и EMIA-Expert 21E предназначены для измерений массовой доли углерода; анализаторы EMIA-Pro 22P и EMIA-Expert 22E предназначены для измерений массовой доли серы.

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунках 1, 2.

Пломбирование анализаторов не предусмотрено.

Место нанесения знака поверки

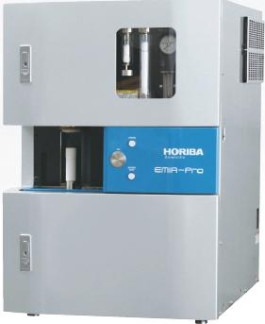

Рисунок 1 - Общий вид анализаторов EMIA-Pro 20P, EMIA-Pro 21P, EMIA-Pro 22P

Место нанесения знака поверки

Программное обеспечение

Описание программного обеспечения.

Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики*

* Метрологические характеристики обеспечиваются совместно с весами неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.

Параметры

электрического

питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц_

(220±2)

(50±1)

Потребляемая мощность, В-А, не более

Габаритные размеры средства измерений:

•    основной блок, мм, не более:

-    высота

-    длина

-    ширина

•    блок очистителя, мм, не более:

-    высота

-    длина

-    ширина

5000

710

725

500

710

725

500

512

560

160

Масса, кг, не более:

-    основной блок

-    блок очистителя

134

134

21

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от +5 до +35 80

Знак утверждения типа

наносится на переднюю панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 01-251-2017 «ГСИ. Анализаторы углерода и серы EMIA. Методика поверки», утвержденному ФГУП «УНИИМ» «26» июня 2017 г.

Основные средства поверки:

- стандартные образцы утвержденных типов:

ГСО 1130-92П (аттестованные значения массовой доли углерода от 0,01 до 0,1 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0005 до ±0,0024 %; аттестованные значения массовой доли серы от 0,001 до 0,02 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,00024 до ±0,0015 %);

ГСО 250-91П (аттестованные значения массовой доли углерода от 0,1 до 0,5 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0024 до ±0,005 %; аттестованные значения массовой доли серы от 0,1 до 0,3 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0018 до ±0,005 %);

ГСО 6139-91 (аттестованные значения массовой доли углерода от 4 до 4,5 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,024 %; аттестованные значения массовой доли серы от 0,005 до 0,02 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0004 до ±0,0012 %);

ГСО 10114-2012 (аттестованное значение массовой доли углерода 0,0025 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,0002 %; аттестованное значение массовой доли серы 0,0054 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,0002 %);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на переднюю панель анализатора, как показано на рисунках 1, 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.

Техническая документация фирмы «HORIBA, Ltd», Япония.
