| Номер в госреестре | 68563-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические c защитной стенкой |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "ННК-Камчатнефтепродукт", г.Петропавловск-Камчатский |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-1000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с защитной стенкой, номинальной вместимостью 1000 м .
Резервуары представляют собой стальную конструкцию, включающая в себя внутренний резервуар, состоящий из цилиндрической стенки, стационарной кровли и наружной бетонной стенки.
Резервуары РВС-1000 (№№ 4, 5, 8, 9, 10, 11) расположены на территории нефтебазы АО «ННК-Камчатнефтепродукт», г. Петропавловск-Камчатский, ул. Космонавтов, 1.

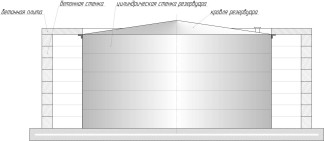

Общий вид резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-1000 представлен на рисунках: 1, 2.
Пломбирование резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводской номер резервуара | |
| 4 5 8 9 10 11 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Заводской номер резервуара | |
| 4 5 8 9 10 11 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВС-1000 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой. Паспорт | РВС-1000 | 6 экз. |
| Г радуировочная таблица | 6 экз. | |
| Методика поверки | МП 0608-7-2017 | 1 экз. |
осуществляется по документу МП 0608-7-2017 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические казематные, с защитной стенкой РВС-1000, РВС-3000. Методика поверки», утвержденному ФГУП «ВНИИР» 26 июня 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
