| Номер в госреестре | 68568-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения. Тип резервуаров - наземный вертикальный сварной.
Резервуары вертикальные стальные цилиндрические РВС-5000 представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемно-раздаточными устройствами и люками.
Заполнение и выдача нефти и нефтепродуктов осуществляются через приемнораздаточные устройства, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими №№ 19, 20, 21, 22 расположены: Российская Федерация, Иркутская область, на объекте «Трубопровод «ВЧНГКМ» - ТС «Восточная Сибирь - Тихий океан», пусковой комплекс №1, площадка приемо-сдаточного пункта.

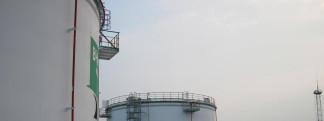

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Высота стенки резервуара не более, мм | 11920 |
| Внутренний диаметр резервуара не более, мм | 22800 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность окружающей среды при температуре +35 °С, %, не более | 98 |
| Средний срок службы лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуаров стальных вертикальных цилиндрических РВС-5000
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-5000 | 4 шт. |
| Резервуар вертикальный стальной цилиндрический РВС-5000. Паспорт | 4 экз. |
| Г радуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир элеткронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на градуировочную таблицу и свидетельство о поверке резервуаров вертикальных стальных цилиндрических РВС-5000.
отсутствуют.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ОАО «Нефтебаза «Красный Яр»
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
