| Номер в госреестре | 68573-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 IV |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФНД-220 IV (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1980 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Выводы вторичной обмотки расположены в нижней части корпуса трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Основание трансформатора представляет собой металлический сварной цоколь, имеющий болт заземления.

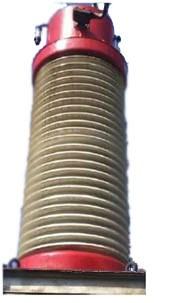

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 489, 276, 268 |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 245 |
| Номинальный первичный ток Гном^ А | 2000 |
| Номинальный вторичный ток Ьном^ А | 1 |
| Класс точности обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 |
| Номинальная частота ^ом., Гц | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
аблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220 IV | 3 шт. |
| Паспорт ТФНД-220 IV | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220 IV
