| Номер в госреестре | 68574-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФРМ |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФРМ (далее - трансформаторы тока) изготовлены в период с 1990 г. по 2002 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Выводы вторичной обмотки расположены в нижней части корпуса трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

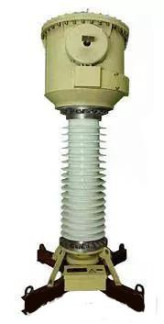

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТФРМ 330Б-ПУ1 | ТФРМ 500Б-ПУ1 |
| Заводской номер | 3114, 3097, 3100 | 969 |
| Номинальное напряжение, кВ | 330 | 500 |
| Наибольшее рабочее напряжение, кВ | 363 | 525 |
| Номинальный первичный ток 11ном., А | 3000 | 3000 |
| Номинальный вторичный ток 12ном., А | 1 | 1 |
| Класс точности обмоток для измерений и учета | 0,5 | 0,2 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 40 | 40 |
| Номинальная частота ^ом., Гц | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФРМ 330Б-ПУ1 | 1 шт. |
| Трансформатор тока | ТФРМ 500-ПУ1 | 3 шт. |
| Паспорт ТФРМ 330Б-ПУ1 | - | 1 экз. |
| Паспорт ТФРМ 500-ПУ1 | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФРМ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
