| Номер в госреестре | 68581-17 |
| Наименование СИ | Установки поверочные универсальные |
| Обозначение типа СИ | УПУ-АТ |
| Изготовитель | ООО "Аргоси Аналитика", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные универсальные УПУ-АТ предназначены для измерений, хранения и передачи единиц массы и объема жидкости.
Принцип действия установок поверочных универсальных УПУ-АТ основан на весовом или объемном методах измерений количества жидкости.
Установки поверочные универсальные УПУ-АТ состоят из весового устройства и мерника эталонного 2-го разряда.
Весовые устройства установок поверочных универсальных УПУ-АТ состоят из датчиков весоизмерительных тензорезисторных Shear Beam, весовой платформы, цифрового табло, весового терминала производства ООО «Мера-ТСП» или ООО «Опытный завод».
Мерники эталонные 2-го разряда состоят из цилиндрического резервуара и горловины. Г орловина мерника закреплена на резервуаре с помощью фланцевого соединения. К нижнему ребру жесткости мерника приварены ножки, которые закреплены на весовой платформе, обеспечивающие его устойчивое положение.
Установки поверочные универсальные УПУ-АТ имеют следующие модификации: УПУ-АТ 10, УПУ-АТ 100, УПУ-АТ 2000, отличающиеся диапазонами измерений объема и массы жидкости.
Установки поверочные универсальные УПУ-АТ модификации УПУ-АТ 2000 оснащены технологической лестницей, приваренной к раме весовой платформы, электронасосом с постом управления, шлангом для слива жидкости из мерника эталонного 2-го разряда.
Выставление установок поверочных универсальных УПУ-АТ в вертикальное положение осуществляется по ампулам уровня, установленных на мернике эталонном 2-го разряда, вращением винтов опор весовой платформы.
Установки поверочные универсальные УПУ-АТ могут оснащаться прицепным устройством.

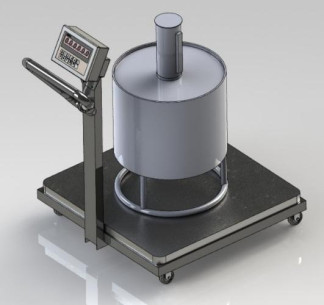

Общий вид установок поверочных универсальных УПУ-АТ представлен на рисунке 1.
Пломбировка от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, кране для регулировки жидкости на горловине и на винте регулировки шкалы мерника эталонного 2-го разряда и на специальную мастику, расположенную в чашечке винта крепления на тыльной стороне весового терминала.
Схема пломбировки установок поверочных универсальных УПУ-АТ представлена на рисунках 2 и 3.
Программное обеспечение (далее - ПО) реализовано аппаратно и является встроенным. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой весового терминала.
Параметры, определяющие технические и метрологические характеристики хранятся в энергонезавсимой памяти.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно Р 50.2.077-2014 соответствует высокому уровню.
Идентификационными признаками ПО служит номер версии, который отображается на дисплее весового терминала. Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | не применяется | ||
| Номер версии (идентификационный номер ПО) | SC-102 | DD-003 | 850Х* |
Х* - номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенными в эксплуатационных документах (принимает значение от 0 до 9 или отсутствует).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | УПУ-АТ 10 | УПУ-АТ 100 | УПУ-АТ 2000 |
| Наибольший предел взвешивания, кг | 35 | 100 | 2000 |
| Цена деления шкалы весоизмерительного устройства, кг | 0,001 | 0,01 | 0,1 |
| Номинальная вместимость мерника при 20 оС, дм3 | 10 | 100 | 2000 |
| Цена деления шкалы мерника, дм3 | 0,025 | 0,05 | 1 |
| Диапазон шкалы мерника, дм3 | от 9,9 до 10,1 | от 99 до 101 | от 1980 до 2020 |
| Пределы допускаемой относительной погрешности установки при измерении объёма, % | ±0,05 | ||
| Пределы допускаемой относительной погрешности установки при измерении массы, % | ±0,04 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | УПУ-АТ 10 | УПУ-АТ 100 | УПУ-АТ 2000 |
| Параметры электрического питания: | |||
| - напряжение, В | |||
| а) постоянного тока | 24 | ||
| б) переменного тока | 220+22-33 ; 380+38- | 57 | |
| - частота переменного тока, Гц | 50±1 | ||
| Потребляемая мощность, кВт, не более | 6,5 | ||
| Г абаритные размеры, мм, не более | |||
| - длина | 620 | 870 | 4700 |
| - ширина | 420 | 870 | 3000 |
| - высота | 1200 | 2000 | 3700 |
| Масса, кг, не более | 50 | 100 | 1500 |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -10 до +40 | ||
| от -30 до +50* | |||
| - относительная влажность окружающего | |||
| воздуха, % | от 30 до 95 | ||
| - атмосферное давление, кПа | от 84 до 106 | ||
| Средний срок службы, лет, не менее | 10 | ||
| * Специальное исполнение | |||
наносится на маркировочную табличку, закрепленную на корпусе мерника, методом наклейки либо гравировки и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная универсальная УПУ-АТ | - | 1 шт. |
| Руководство по эксплуатации | УПУ-АТ-01.00.000 РЭ | 1 экз. |
| Методика поверки | МП 0605-1-2017 | 1 экз. |
осуществляется по документу МП 0605-1-2017 «Инструкция. ГСИ. Установки поверочные универсальные УПУ-АТ. Методика поверки», утвержденному ФГУП «ВНИИР» 22.06.2017 г. Основные средства поверки:
- рабочий эталон единицы массы 3 разряда по ГОСТ 8.021-2015 с номинальным значением от 1 до 10 кг;
- рабочий эталон единицы массы 3 разряда по ГОСТ 8.021-2015 с номинальным значением 20 кг;
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 с номинальными значениями от 20 до 2000 кг;
- рабочий эталон единицы объема жидкости 1-го разряда по ГОСТ 8.470-82 с номинальным значением 10 дм3 и (или) 100 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок поверочных универсальных УПУ-АТ, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений и на свинцовые (пластмассовые) пломбы, на специальную мастику, установленные в соответствии с рисунками 2 и 3.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёма и массы жидкости
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости
ТУ 4381-049-63706942-2016 Установки поверочные универсальные УПУ-АТ. Технические условия
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
