Устройства беспроводного температурного мониторинга SENTRY GB-200, 68590-17

Назначение

Устройства беспроводного температурного мониторинга типа SENTRY GB-200 (далее -устройства) предназначены для измерений температуры.

Описание

Устройства состоят из беспроводных датчиков температуры GBW200 (далее - датчик) и блока обработки сигналов GPB200 (далее - БОС) к которому с помощью коаксиальных кабелей с кабельной втулкой подсоединены стационарные антенны, предназначенные для опроса датчиков по радиоканалу. Опрос датчиков производится последовательно, каждому датчику соответствует своя стационарная антенна, расстояние между антеннами зависит от длины коаксиального кабеля, но не более 35 мм.

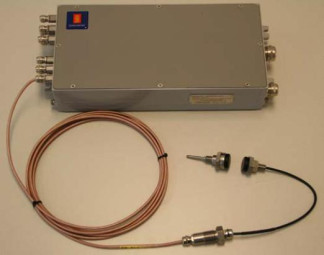

Общий вид устройств, датчика и стационарной антенны представлен на рисунках 1 и 2.

Электромагнитный импульс генерируется в БОС, и далее через коаксиальный кабель передается на стационарную антенну, где происходит его преобразование в радиоимпульс. Радиоимпульс передается на антенну датчика и происходит обратное преобразование в электромагнитный импульс, который попадает на чувствительный элемент датчика, где происходит его преобразование. Затем, отраженный сигнал, тем же путем возвращается в БОС, который осуществляет его обработку и дискретизацию. Далее микроконтроллер БОС, по изменениям переданного и принятых сигналов, вычисляет значение температуры. Измеренное значение температуры передается по цифровым интерфейсам (CANOpen, RS485 Modbus) и/или преобразуется в аналоговый выходной сигнал. Принципиальная схема измерительного канала (ИК), представлена на рисунке 3.

БОС имеет различные исполнения отличающиеся: конструктивом (см. рисунки 4, 5), количеством ИК, видом выходного сигнала и установленным программным обеспечением.

В целях предотвращения несанкционированного доступа к элементам конструкции на крышку корпуса БОС наносится пломба изготовителя в виде наклейки, пример приведен на рисунке 4.

Степень защиты, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, в соответствии с ГОСТ 14254-96:

-    для БОС    IP 66;

-    для стационарной антенны    IP 66;

-    для датчика    IP 66.

Оборудование входящие в состав устройств имеет исполнения со взрывозащищенной

конструкцией выполненной в соответствии с требованиями ТР ТС 012/2011.

1 - беспроводной датчик температуры (GBW);

2 - антенна беспроводного датчика температуры;

3    - стационарная антенна (GBP);

4    - коаксиальный кабель с втулкой;

5 - блок обработки сигналов.

Рисунок 3 - Принципиальная схема ИК

Программное обеспечение

Устройства имеют резидентное программное обеспечение (РПО) «P1GB200» и «P2GB200» (устанавливается в БОС), идентификационные данные приведены в таблицах 1 и 2, данное программное обеспечение устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс) и внешнее программное обеспечение (ВПО) «KM-CT Sensor» (устанавливается на персональный компьютер, данное ПО защищено с помощью авторизации пользователя (логин/пароль), идентификационные данные приведены в таблице 3).

Метрологические характеристики устройств нормированы с учетом влияния РПО и ВПО.

Конструкция устройств исключает возможность несанкционированного влияния на РПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:

-    для РПО «P1GB200» и «P2GB200» - «высокий»;

-    для ВПО «KM-CT Sensor» - «средний».

Таблица 2 - Идентификационные данные РПО P2GB200

Таблица 3 - Идентификационные данные ВПО

Технические характеристики

Основные метрологические и технические характеристики устройств приведены в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на корпус БОС любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображение знака в течение установленного срока службы и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность устройств

Поверка

осуществляется по документу P-GB200/FE «Устройства беспроводного температурного мониторинга типа SENTRY GB-200», утвержденному ЗАО КИП «МЦЭ» 20.01.2017 г.

Основные средства поверки:

-    термостат переливной прецизионный ТПП-1.1, регистрационный номер в Федеральном информационном фонде (ФИФ) 33744-07, диапазон воспроизводимых температур от минус 40 до плюс 100 °С, нестабильность поддержания температуры, не более ± 0,01 °С;

-    термостат переливной прецизионный ТПП-1.0, регистрационный номер в ФИФ 33744-07, диапазон воспроизводимых температур от 35 до 300 °С, нестабильность поддержания температуры, не более ± 0,01 °С;

-    рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр цифровой ТЦ 1200 в комплекте с зондом ТЦЩ-1, регистрационный номер в ФИФ 45039-10, диапазон измерений от минус 80 °С до плюс 300 °С. Пределы допускаемой абсолютной погрешности ± (0,02+0,00005-|t|) °С, где t - измеряемое значение температуры, °С;

-    образцовое средство измерений 1-го разряда по ГОСТ 8.022-91, калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в ФИФ 35062-07, диапазон измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности ±(10-4Т +1) мкА, где I - измеряемый ток

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
